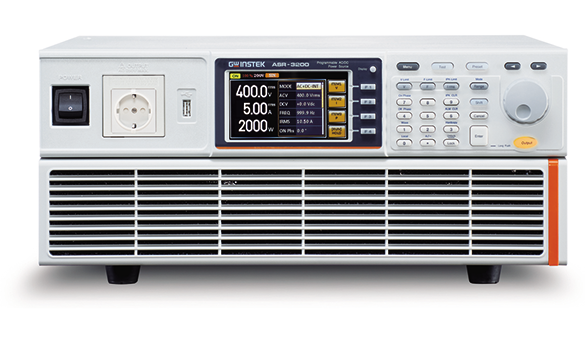

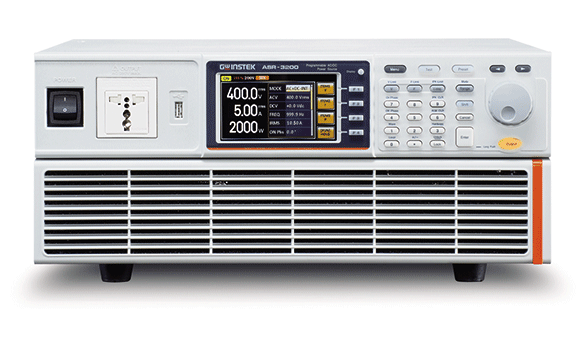

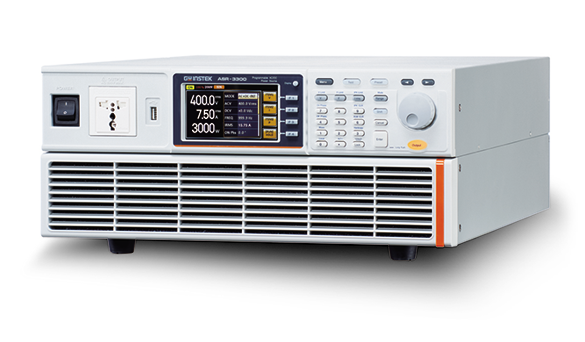

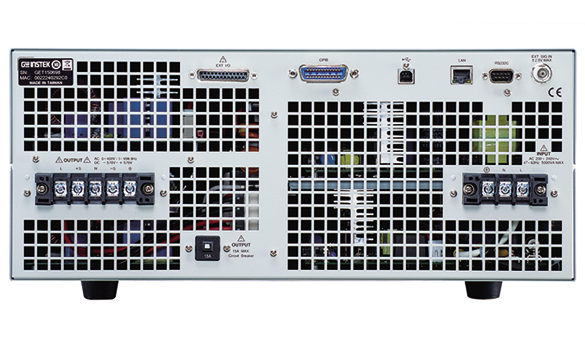

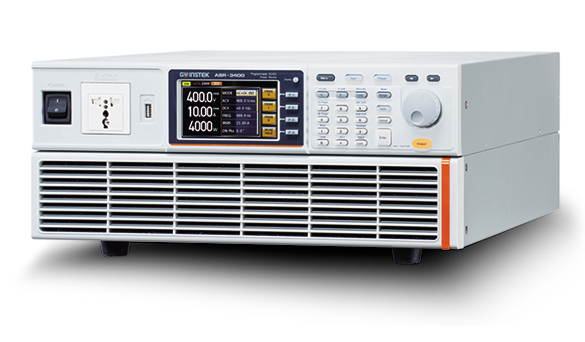

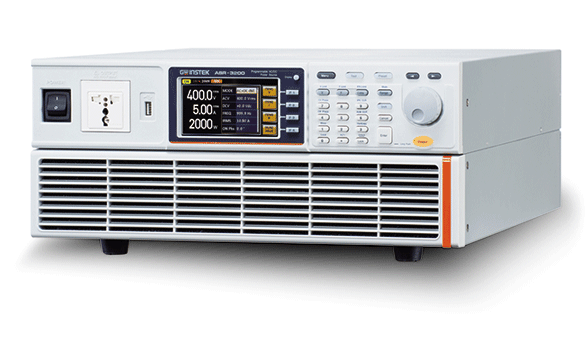

ASR-3000系列（ASR-3200，ASR-3300,ASR-3400,ASR-3500,ASR-3400HF）
型号：ASR-3000
分类
GWinstek 固纬
/ 交流电源
应用场景
GWinstek 固纬
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概述
ASR-3000系列是一款交流/直流电源，在AC和DC输出端均提供额定功率输出。ASR-3000 有九种设定输出波形模式:1)交流电源输出模式(AC-INT模式)，2)直流电源输出模式(DC-INT模式)，3)交流|直流电源输出模式(AC+DC-INT模式)，4) 外部交流信号源模式(AC-EXT 模式)，5) 外部交流/直流信号源模式(AC+DC.EXT模式)，6)外部交流信号叠加模式(AC-ADD模式)，7)外部交流/直流信号叠加模式(AC+DC-ADD模式)，8) 外部交流信号同步模式(AC-SYNC模式)，9) 外部交流/直流信号同步模式(AC+DC-SYNC模式)。为满足不同电子元器件开发、汽车电气设备和家用电器测试的需要，ASR-3000 系列为用户提供波形输出功能，包括1)Sequence mode可以产生波形下降、浪涌、凹陷、变化和其他异常电力条件。2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形。3)Simulation mode模拟电源中断、电压增加、减少及频率变动。ASR-3000 系列输出功率时，还可测量Vrms、Vavg、 Vpeak、 Irms、 lavg、 Ipeak、 IpkH、 P、S、Q、PF、CF、40次电压谐波和电流谐波。另外，遥感功能保证电压输出准确，输出开/关功能定制的相角可以根据测试要求设置电压输出的起始角和终止角。测量过程中提供了可设定的V-Limit、 Ipeak -Limit、F-Limit、OVP、OCP和OPP，便于在过程中保护待测物。该系列还集成了OTP、OCP、OPP、风扇故障报警功能和低交流输入电压检测功能。ASR-3000系列前面板提供了通用插座或欧式插座，用户可以通过插头进行设置，以节省布线时间。ASR-3000系列支持1/O接口，标配USB、RS-232C、 GPIB、LAN和外部1/O。
产品特性
- 额定输出: AC 0~400Vrms, DC 0~±570V
- 输出频率高达999.9Hz/5KHz(ASR-3400HF)
- 直流输出(100%额定功率)
- 输出容量: 2000VA/3000VA/4000VA/5000VA
- 测量项目: Vrms, Vavg, Vpeak,Irms, IpkH, lavg, Ipeak, P, S, Q, PF, CF
- 电压电流谐波分析(THDv, THDi)
- 输出开/关的自定义相位角
- 远程补偿功能
- OVP, OCP, OPP, OTP交流异常检测和风扇故障报警
- 接口: USB, LAN, RS-232C, GPIB
- 序列和模拟功能(最多10组)
- 支持任意波形功能和内置Web服务器
技术规格
点击下载
点击下载
标配与配件
主要配件
