规格参数
产品概述

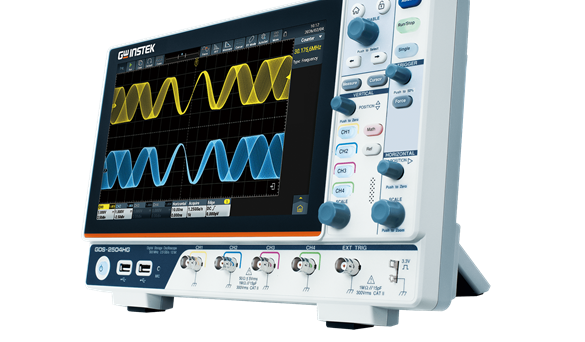

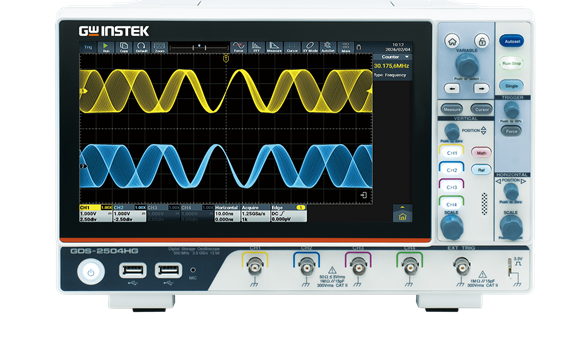

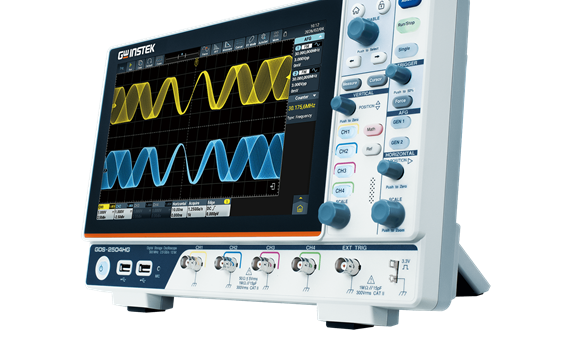

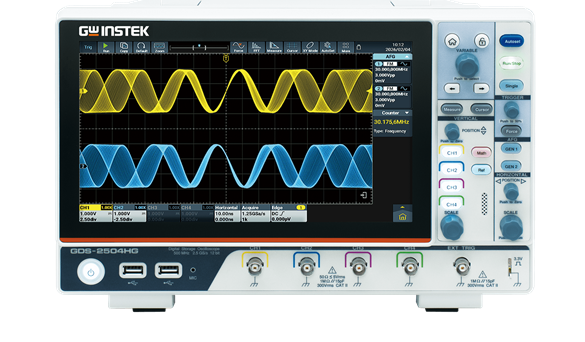

GDS-2000HD系列为固纬电子最新推出的12bit高分辨率触屏数字示波器，该系列为4通道机种，提供了500MHz/350MHz/250MHz三种带宽选择。集示波器、频率计、电压表、FFT频谱分析、协议分析、双通道50MHz任意波形信号发生器(选配)功能于一体。GDS-2000HD系列拥有12bit的垂直分辨率，能够捕获波形中的细节变化。此外，该系列的记录长度高达500 Mpts(单通道)，波形更新率可达500,000 wfms/s，垂直灵敏度为500uV/div to10V/div，极大地满足了工程师对于微小快速信号的观测需求。
GDS-2000HD系列高分辨率数字示波器提供丰富的触发类型:边沿，脉宽(抖动)，视频, Pulse Runt, Rise & Fall(Slope), Windows, Nth, Logic, Time out, Bus (12C, SPI,RS232/UART,CAN，LIN)，支持稳定捕捉多种异常信号，满足多样化的测试需求。
GDS-2000HD系列标配USB,LAN通讯接口，提供type C供电方式，支持浮地测量以适应多种应用场景。该系列提供选配50MHz双通道任意波形信号发生器功能。任意波形信号发生器内置正弦波、方波、三角波、脉冲波和噪声波标准波形，提供指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形。
产品特性
- 带宽:250/350/500MHz,4通道
- 垂直精度:12 bit, 500 µV/div to 10 V/div
- 2.5GS/s实时采样率
- 最大记录长度:500Mpts(单通道)
- 500,000 wfms/s的波形更新率
- 10.1寸触控屏幕
- Type C供电
- 双通道50MHz任意波形发生器(选配)
- 时基范围:500 ps/div to 1000 s/div
- 内置麦克风及喇叭
- 标配接口:USB,LAN
技术规格
| 规格 | ||||||
| 型号 | GDS-2254HD | GDS-2254HG | GDS-2354HD | GDS-2354HG | GDS-2504HD | GDS-2504HG |
| 带宽 | 250 MHz | 350 MHz | 500 MHz [1] | |||
| 通道 | 4 ch + EXT | 4 ch + EXT | 4 ch + EXT | |||
| 带宽限制 | 20 MHz | 20 MHz | 20 MHz | |||
| 上升时间 (計算值) | 1.75 ns (calculated) | 1 ns (calculated) | 0.7 ns (calculated) | |||
| 垂直灵敏度 | ||||||
| 分辨率 | 12 bits ; 500 µV/div to 10 V/div [2] | |||||
| 输入耦合 | 直流, 交流, 接地 | |||||
| 输入阻抗 | 1 MΩ ± 2 % ; 与15 pF ± 5 pF并联 ; 50 Ω ± 2 % | |||||
| DC 增益精度 | ≤1 mV ± 3 % ; 2 mV ± 2 % ; ≥5 mV ± 1.5 % | |||||
| 极性 | Normal & Invert | |||||
| 最大输入电压 | 1 MΩ ≤300 Vrms, CAT II ; 50 Ω ≤5 Vrms | |||||
| 偏移范围 | For 1 MΩ input impedance : 500 µV/div to 50 mV/div : ±2 V ; 100 mV/div to 500 mV/div : ±20 V ; 1 V/div to 10 V/div : ±200 V ; For 50 Ω input impedance : 500 µV/div to 50 mV/div : ±2 V ; 100 mV/div to 1 V/div : ±5 V |
|||||
| 波形信号处理 | +, -, ×, ÷, FFT, User Defined Expression, FFT : 1 Mpts ; FFT : Spectral magnitude, Set FFT Vertical Scale to Vrms, dBVrms, Radians or Degrees, FFT Window Displays : Rectangle, Hamming, Hanning, Blackman, Bartlett or Kaiser | |||||
| 触发 | ||||||
| 触发源 | CH1, CH2, CH3, CH4, EXT TRIG, AC Lines | |||||
| 触发模式 | 自动, 正常, 单次 | |||||
| 触发类型 | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Windows, Nth, Logic, Time out, Bus(I²C, SPI, RS232/UART, CAN, LIN) | |||||
| 触发释抑范围 | 100 ns 至 10 s | |||||
| 耦合 | 直流, 交流, 高频抑制 | |||||
| 灵敏度 | 1 div | |||||
| EXT触发 | ||||||
| 触发位移范围 | EXT ±2 V ; EXT/5 ±10 V | |||||
| 灵敏度 | DC to 5 MHz EXT : 150 mV ; DC to 5 MHz EXT/5 : 650 mV | |||||
| 输入阻抗 | 1 MΩ ± 2 % ; 与15 pF ± 5 pF并联 | |||||
| 水平 | ||||||
| 时基范围 | 500 ps/div 至 1000 s/div (1‐2‐5 步进) | |||||
| 前置触发 | 10 div maximum | |||||
| 后置触发 | 80,000,000 div maximum | |||||
| 时基精度 | ±1 ppm , 每年误差增加约 ±1 ppm | |||||
| 峰值侦测 | 0.8 ns（典型值） | |||||
| X‐Y 模式 | ||||||
| X-轴输入 | CH1 | |||||
| Y-轴输入 | CH2 | |||||
| 相位移 | ±3 degrees at 100kHz | |||||
| 讯号撷取 | ||||||
| 实时采样率 | 2.5 GSa/s (单通道) ; 2.5 GSa/s (双通道) [3] ; 1.25 GSa/s (四通道) | |||||
| 记录长度 | Max. 500 Mpts / CH [4] | |||||
| 获取模式 | 取样, 峰值检测, 高分辨率, 平均, 分段采集, 快速采集 | |||||
| 平均次数 | 4, 16, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 可选 | |||||
| 波形分段数 | 500,000 分段最大值 [5] | |||||
| 光标和测量 | ||||||
| 光标 | Amplitude, Time, Gating available ; FFT [6] ; Unit : Seconds(s), Hz (1/s), Phase(degree), Ratio(%), FFT Vrms(V), FFTdBVrms(dB), FFT Radians(RAD), FFT Degrees(º) | |||||
| 自动测量 | 43 组 : Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓) | |||||
| 光标测量 | Voltage difference between cursors(∆V) Time difference between cursors(∆T) | |||||
| 自动计数 | 6 位数字, 范围从最小 2 Hz 到额定带宽 | |||||
| 控制面板功能 | ||||||
| 自动设置 | 单按钮即可自动设置垂直、水平和触发系统的所有通道, 并带有“撤销自动设置”功能 | |||||
| 保存设置 | 10 组 | |||||
| 保存波形 | 最大3GB可用的内部存储空间[7] | |||||
| 保存参考波形 | 100 组 | |||||
| 显示 | ||||||
| TFT LCD 类型 | 10.1 inch , LCD | |||||
| 显示分辨率 | 1024 horizontal × 600 vertical pixels | |||||
| 插值 | 自动，Sinx/x，x | |||||
| 波形显示 | 点, 向量, 可变持续时间（1 秒、2 秒、5 秒）, 无限持续时间 | |||||
| 波形捕获率 | 实时采样：50,000 wfms/s ; 分段采集：500,000 wfms/s | |||||
| 显示刻度 | 10 x 18 divisions | |||||
| 显示模式 | Y-T and X-Y | |||||

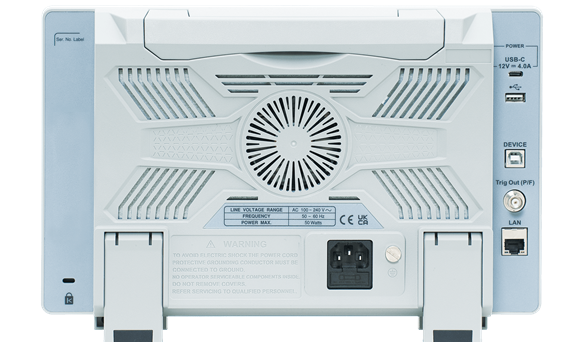

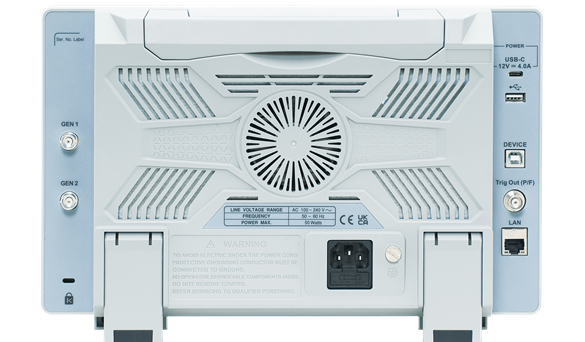

| 接口 | ||||||
| USB 接口 | USB 2.0 High speed host port X3, USB 2.0 High speed device port X1 | |||||
| Trig Out & Pass/Fail Out | 5V Max / 5 mA TTL open collector output X1 | |||||
| LAN 接口 | RJ45 connector X1, 10/100Mbps with HP Auto MDIX | |||||
| 电源 | Type-C 电源接口 [8] | |||||
| 任意波信号发生器 (选配) | ||||||
| 通道 | 2 | |||||
| 采样率 | 160 MSa/s | |||||
| 垂直分辨率 | 14 bits | |||||
| 最大频率 | 50 MHz | |||||
| 波形 | 正弦波, 方波, 三角波, 脉冲波, 噪声, Butterworth, X^2和EOG等28种内建波形 | |||||
| 內建 ARB 波形 | 指数上升/下降波形, Sin(x)/x波形, 阶跃波波形等, 共计28种内置波形 | |||||
| 输出范围 | 2 mVpp to 10 Vpp, HighZ ; 1 mVpp to 5 Vpp, 50 Ω | |||||
| 输出分辨率 | 1 mVpp 或 5 bits | |||||
| 输出精度 | ± ( 1 % of setting + 1 mVpp）（typical 1 kHz sine, 0 V offset） | |||||
| 偏移范围 | ±2.5 Vpk - Amplitude Vpp/2 (≤50 MHz), High Z ; ±1.25 Vpk - Amplitude Vpp/2 (≤50 MHz), 50 Ω | |||||
| 偏移分辨率 | 1 mVpp | |||||
| 正弦波 | ||||||
| 频率范围 | 1 µHz to 50 MHz | |||||
| 平坦度 | ≤10 MHz : ±0.3 dB ; ≤50 MHz : ±0.5dB | |||||
| 谐波失真 | 典型值（0 dBm）; DC 至1 MHz：<-65 dBc ; 1 MHz 至50 MHz：<-50 dBc | |||||
| Stray (非谐波) | 典型值（0 dBm）; ≤10 MHz：<70 dBc ; >10 MHz：<70 dBc + 6c/倍频程 | |||||
| 总谐波失真 | <0.2 %, 10 Hz to 20 kHz, 1 Vpp | |||||
| S/N 比率 | 40 dB [9] | |||||
| 方波/ 脉冲波 | ||||||
| 频率范围 | 方波 : 1 µHz to 20 MHz ; 脉冲波 : 1 µHz to 10 MHz | |||||
| 上升/下降时间 | <15 ns | |||||
| Overshoot | <5 % | |||||
| 占空比 | 0.1 % to 99.9 % | |||||
| 最小脉冲宽度 | 64 ns | |||||
| 抖动 | 200 ps +25 ppm | |||||
| 三角波 | ||||||
| 频率范围 | 1 µHz to 1 MHz | |||||
| 线性度 | <the 1 % of maximum output (typical value 1 kHz, 1 Vpp, symmetry 50 %) | |||||
| 对称性 | 0 % to 100 % | |||||
| 其他 | ||||||
| 多国语言菜单 | Available | |||||
| 操作环境 | 工作温度 : 0 °C to 40 °C ; 存贮温度 : -20 °C ～ +60 °C ; 相对湿度 ≤ 90 % | |||||
| 线路电压范围 | 电源 : AC 100 V to 240 VACRMS, 50 to 60 Hz ; 耗电 : 不带信号源 <35 W, 带信号源 <50 W | |||||
| 尺寸 & 重量 | 325 (W) × 209.5 (H) × 111.5 (D) mm ; Approx. 3.2 kg | |||||
