产品概述

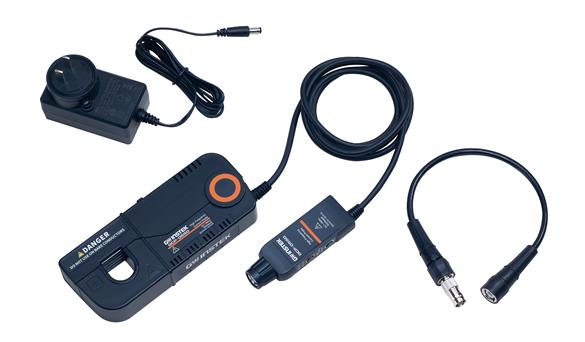

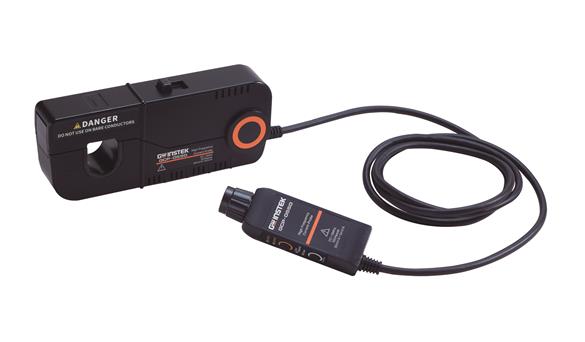

GCP-0275/0550/2525为固纬电子新推出的电流探头，此装置可直接连接至示波器或记录器等波形测量仪器的 BNC 输入端子，并通过夹住待测导体，即可轻松获取电流波形，支持量程档位切换，探头自带归零和消磁功能。在规定环境条件下可达到1 %的测量精度。产品特性
- 高精度电流检测
- 轻松测量电流
- 宽频特性：DC 至 2 MHz（适用于 GCP-0275）
- 宽频特性：DC 至 5 MHz（适用于 GCP-0550）
- 宽频特性：DC 至 25 MHz（适用于 GCP-2525）
- 过载保护功能
技术规格
|
型号 |
GCP-0275 |
GCP-0550 |
GCP-2525 |
|
带宽 (-3 dB) |
DC to 2 MHz |
DC to 5 MHz |
DC to 25 MHz |
|
直流电流MAX |
750 A (*1) |
500 A (*2) |
250 A (*3) |
|
连续最大电流 |
500 Arms |
350 Arms |
170 Arms |
|
分辨率 |
50 mA |
20 mA |
20 mA |
|
上升时间 |
175 ns or less |
70 ns or less |
14 ns or less |
|
衰减比 |
2 mV/A (X 500) 20 mV/A (X 50) |
5 mV/A (X 200) 50 mV/A (X 20) |
10 mV/A (X 100) 100 mV/A (X 10) |
|
输出精度 |
2 mV/A : 1 % ± 1 mV 20 mV/A : 1 % ± 1 mV |
5 mV/A : 1 % ± 1 mV 50 mV/A : 1 % ± 2 mV |
10 mV/A : 1 % ± 1 mV 100 mV/A : 1 % ± 5 mV |
|
电流量程 |
2 mV/A : 125 A to 750 A 20 mV/A : 50 mA to 150 A |
5 mV/A : 50 A to 500 A 50 mV/A : 20 mA to 50 A |
10 mV/A : 25 A to 250 A 100 mV/A : 20 mA to 25 A |
|
噪声(RMS) |
50 mA |
20 mA |
20 mA |
|
重量 |
390 g |
380 g |
370 g |
|
尺寸(探头) |
151.85 mm * 26.4 mm * 62.28 mm |
||
|
示波器输入阻抗 |
1 MΩ |
||
|
供电方式 |
DC 12 V / 2 A |
||
|
工作温度和湿度 |
0 ℃ to 50 ℃ / 20 %RH to 75 %RH |
||
|
最大额定电压 |
600V CAT II / 300V CAT III |
||
