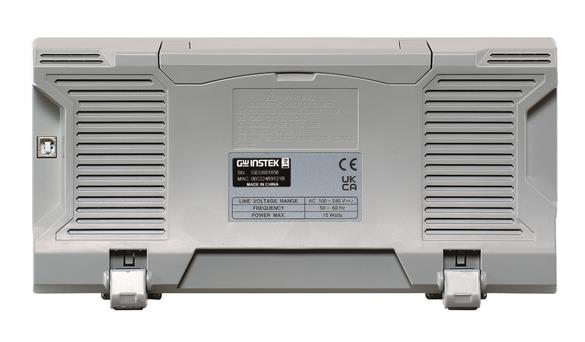

产品概述

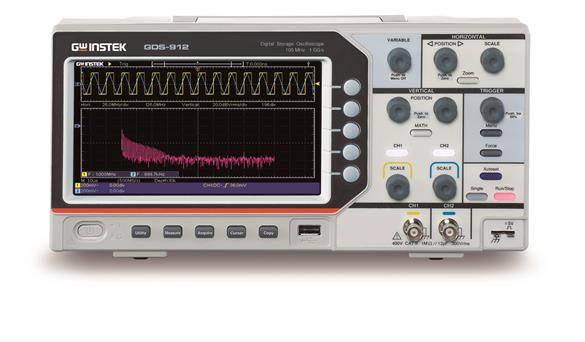

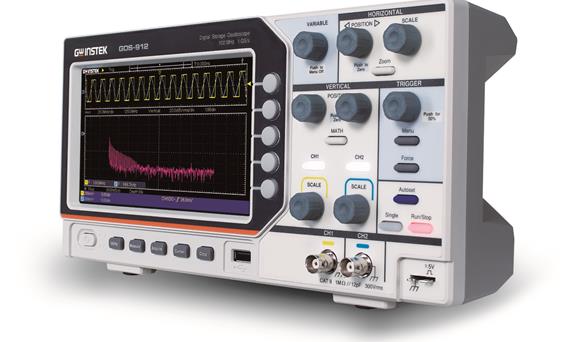

全新的 GDS-900 系列数字存储示波器为双通道机型，带宽为100 MHz，实时采样率达1GSa/s。它以更强大的性能拓展了经济型示波器的应用场景，让入门用户轻松驾驭测量任务,体验科技带来的便捷与价值,感受到专业测量工具带来的非凡价值。
还在为测量时丢失波形细节而烦恼?GDS-900 系列示波器的 20M 每通道记录长度，让信号细节无所遁形。工程师在进行基础电子电路测量时，不再因波形细节丢失而困扰。此外,GDS-900 系列提供 30 种测量参数,配备2 Hz~100 MHz 的硬件频率计数器。
GDS-900 系列示波器拥有 7"TFT LCD 彩色显示、800x480 液晶显示器，同时具备256 色阶显示功能，在测量快速变化的模拟信号时，能更层次分明地展现波形的细节。GDS-900 系列示波器贴心设计一键归零功能，轻松实现垂直电压、水平时间及触发准位的快速复位。工程师在长时间观测负载波形时,无需再为繁琐的参数调整而分心,专注核心测量任务。

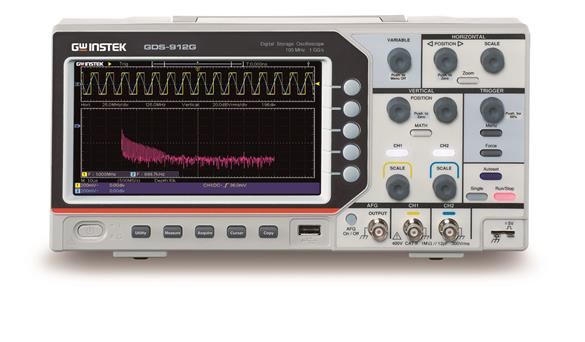

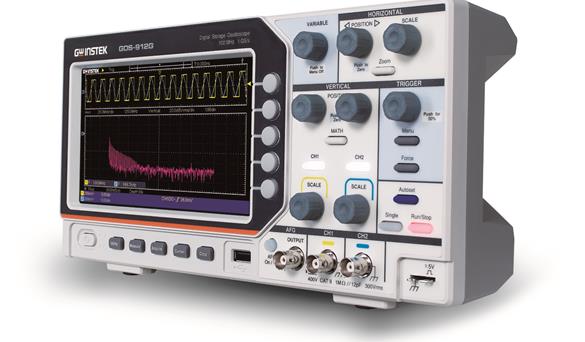

GDS-912G 配备 25 MHz 信号发生器。支持正弦波、方波、斜波、脉冲波和 16 种内置任意波形。幅度 5 mVpp~3 Vpp,采样率 125 MSa/s,8 kpts 任意波长度。用户可直接在单台示波器上实现简单的测试,实验教学时,学生可快速上手,缩短实验时间。
产品特性
- 100 MHz带宽,2 通道机种
- 1 GSa/s的实时采样率
- 每通道最大20 M存储深度
- 7" TFT LCD显示屏
- 双显示视窗放大功能
- X-Y显示模式
- 支持+，-,x,÷,FFT运算
- 提供 30 多种测量功能
- 可选配25 MHz任意波信号发生器
- 标配USB接口
技术规格
| GDS-912 | GDS-912G | ||
| 垂直系统 |
通道数 垂直分辨率 |
2通道 100 MHz 3.5 ns 20 MHz |
2通道 100 MHz 3.5ns 20 MHz |
| 8 bits:2 mV/div to 10V/div AC,DC,GND 1MΩ±2%,与12 pF±5 pF并联 ±3% 正向&反向 300Vrms(DC+AC,Peak to Peak) ±1V(2 mV/div-100 mV/div) ±60V(200 mV/div-10V/di) 十，一，×,÷, FFT |
|||
| 触发系统 | 来源 触发模式 触发类型 触发抑制 耦合选项 灵敏度 |
CH1,CH2 自动、正常、单次 Edge,Video(NTSC、PAL、SECAM),ALT 100 ns to 10 s AC,DC 1 div |
|
| 水平系统 | 时基范围 前置触发 后置触发 时基精度 实时采样率 记录长度 获取模式 峰值侦测 平均次数 |
2ns/div to 1000 s/div(按1～2～5进制方式步进) Max.Record Length Record Length/2 ±100 ppm 最大1 GS/s(单通道)* 最大20 Mpts 正常、平均、峰值侦测、单次 2.5 ns(典型值) 4,16,64,128可选 |
|
| X-Y模式 | X-轴输入 Y-轴输入 相位移 |
CH1 CH2 ±3 degrees |
|
| 光标和测量 | 光标 自动测量 |
△V and △T between cursors,auto cursor Period,Frequency,Mean,PK-PK,RMS,Max,Min,Top,Base,Amplitude,Overshoot,Preshoot,Rise Time, Fall Time,+PulseWidth,-PulseWidth,+Duty Cycle,-Duty Cycle,Delay A→B(Rising),Delay A→B(Falling), Cycle RMS,Cursor RMS,Screen Duty,Phase,+PulseCount,-PulseCount,RiseEdgeCnt,FallEdgeCnt, Area,and Cycle Area. |
|
| 控制面板功能 | 自动计数 自动设定 储存设定 储存波形 |
available 单按钮，自动设置所有通道的垂直、水平和触发系统。自动设置可以取消 8 set 16 waveforms |
|
| 显示系统 | 显示器 插补点方式 波形显示方式 显示模式 显示网格线 |
7"TFT LCD彩色显示，800水平×480垂直(WVGA) Sin(x)/× 点，向量，可调余晖(1 s、2s、5 s),无限余晖 Y-T and X-Y 8×15格 |
|
| 接口 | USB接口 | USB 2.0 Host/Device | |
| 电源&其他 | 多国语言 功耗 尺寸及重量 |
提供 约16W 301 mm×152 mm×70 mm,约1.1 kg |
|
| 任意波信号发生器 (仅限GDS-912G) |
通道 采样率 垂直分辨率 最大频率 波形 内建ARB波形 输出范围 输出分辨率 输出精度 偏移范围 偏移分辨率 |
1 125 MSa/s 14 bit 25 MHz Sine wave,square wave,ramp wave,pulse wave,arbitrary wave Sinc,exponential rise,exponential decline,Gaussian more than 16 kinds 0.05 V peak to peak to 3 V peak to peak (50 Ω) 1mV ±(1%of setting+1mVpp)典型值；1 kHz sine 0V偏移 ±(3V-amplitude Vpp/2) ±(1 %of |setting|+1mV+amplitude Vpp*0.5 %) |
|
*采样率在1k记录长度下可达到1G Sa/s
