用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|

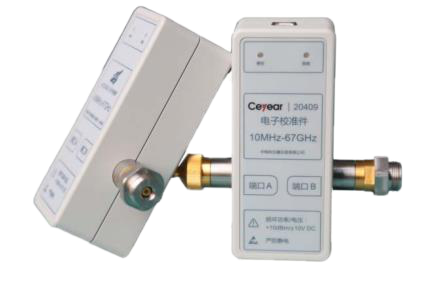

| 20409 | 电子校准件 / 10MHz～67GHz，1.85mm（标配为F/M，可选FF、MM），2端口 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20405 | 电子校准件 / 10MHz～20GHz，3.5mm（标配为FFFF），4端口 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20404 | 电子校准件 / 10MHz～50GHz，2.4mm（标配为F/M，可选FF、MM），2端口 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20403 | 电子校准件 / 10MHz～26.5GHz，3.5mm（标配为F/M，可选FF、MM），2端口 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20402 | 电子校准件 / 300kHz～18GHz，N型（标配为F/M，可选FF、MM），2端口 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20409-005 | 20409上/下英文标牌 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20409-004 | 8GB U盘 / 存储驱动和配套软件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20409-003 | SMA接头力矩扳手 / 固定连接 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20409-002 | 1.85mm双阳转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20409-001 | 1.85mm双阴转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20405-005 | 20405上/下英文标牌 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20405-004 | 8GB U盘 / 存储驱动和配套软件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20405-003 | SMA接头力矩扳手 / 固定连接 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20405-002 | 3.5mm双阳转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20405-001 | 3.5mm双阴转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20404-005 | 20404上/下英文标牌 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20404-004 | 8GB U盘 / 存储驱动和配套软件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20404-003 | 2.4mm接头力矩扳手 / 固定连接 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20404-002 | 2.4mm双阳转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20404-001 | 2.4mm双阴转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20403-005 | 20403上/下英文标牌 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20403-004 | 8GB U盘 / 存储驱动和配套软件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20403-003 | SMA接头力矩扳手 / 固定连接 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20403-002 | 3.5mm双阳转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20403-001 | 3.5mm双阴转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20402-005 | 20402上/下英文标牌 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20402-004 | 8GB U盘 / 存储驱动和配套软件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20402-003 | N型力矩扳手 / 固定连接 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20402-002 | N-50JJ转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20402-001 | N-50KK转接器 / 转接器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

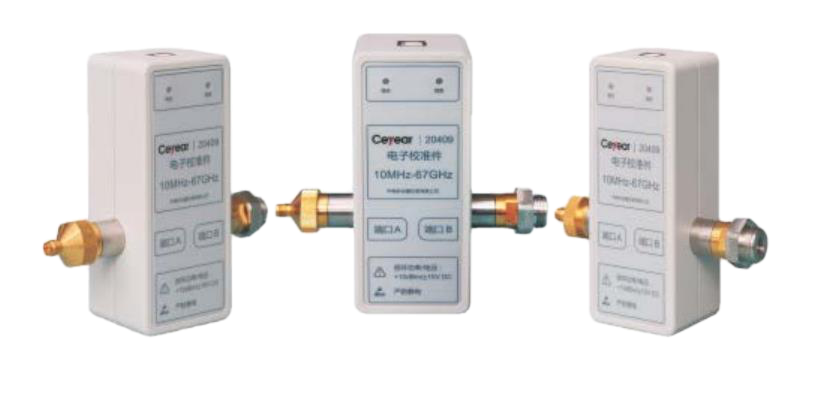

2040X系列电子校准件包括20402/20403/20404/20405/20409五种型号，覆盖频段300kHz～18GHz/10MHz～26.5GHz/10MHz～50GHz/10MHz～20GHz/10MHz～67GHz, 接口形式包括N型两端口/3.5mm两端口/2.4mm两端口/3.5mm四端口/1.85mm两端口，采用USB接口通信和供电，适用于3674系列、3672系列、3671系列、3657系列、3656系列矢量网络分析仪的校准与误差修正。
功能特点
相对机械校准，具有连接方便、校准速度快、人为误差小、电缆损耗小、精度相当、阴阳接头可选配等优点。
典型应用
适用于一键式电子校准：单端口校准、双端口校准及多端口校准
适用于高自由度向导校准：支持非插入校准
适用于混频器校准、增益压缩校准、噪声参数校准
技术指标
参数 | 频率范围 | |||
300kHz～500MHz | 500MHz～2GHz | 2GHz～10GHz | 10GHz～18GHz | |
方向性（dB） | ≥36 | ≥43 | ≥39 | ≥36 |
源匹配（dB） | ≥30 | ≥38 | ≥34 | ≥30 |
负载匹配（dB） | ≥30 | ≥37 | ≥35 | ≥33 |
传输跟踪（dB） | ≤0.06 | ≤0.08 | ≤0.09 | ≤0.10 |
反射跟踪（dB） | ≤0.06 | ≤0.07 | ≤0.08 | ≤0.10 |
端口最大承受功率 （dBm） | +10 | |||
20403电子校准件
参数 | 频率范围 | ||||
10MHz～500MHz | 500MHz～2GHz | 2GHz～10GHz | 10GHz～20GHz | 20GHz～26.5GHz | |
方向性（dB） | ≥41 | ≥51 | ≥46 | ≥40 | ≥36 |
源匹配（dB） | ≥35 | ≥41 | ≥38 | ≥37 | ≥33 |
负载匹配（dB） | ≥31 | ≥38 | ≥45 | ≥40 | ≥36 |
传输跟踪（dB） | ≤0.07 | ≤0.08 | ≤0.08 | ≤0.10 | ≤0.14 |
反射跟踪（dB） | ≤0.05 | ≤0.05 | ≤0.08 | ≤0.12 | ≤0.13 |
端口最大承受功率 （dBm） | +10 | ||||
