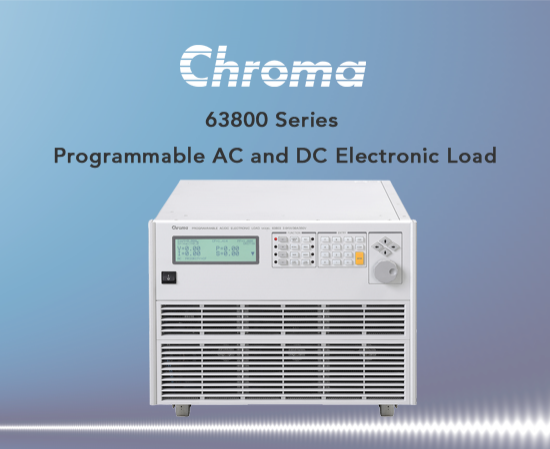

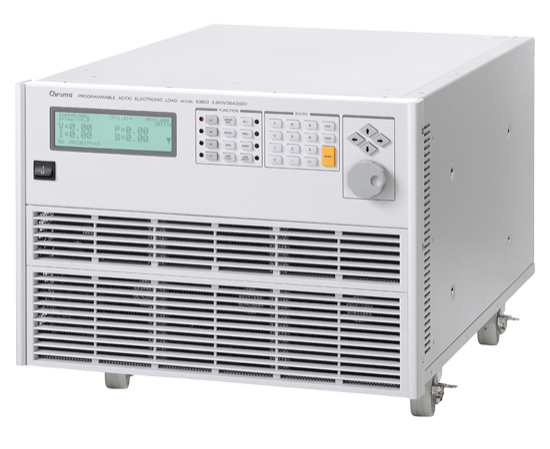

可编程交&直流电子负载 Model 63800 Series

产品特色

• 功率范围：1800W, 3600W, 4500W
• 电压范围：50V ~ 350Vrms
• 电流范围：高达 18Arms, 36Arms, 45Arms
• 峰值电流：高达 54A, 108A, 135A

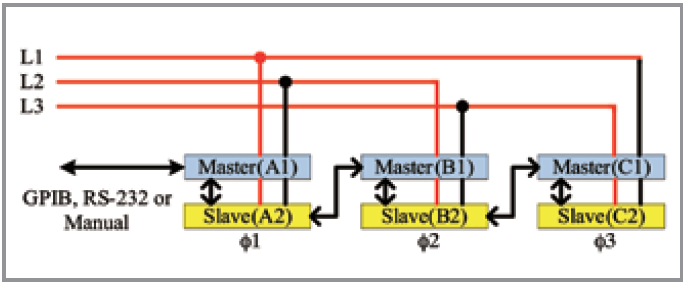

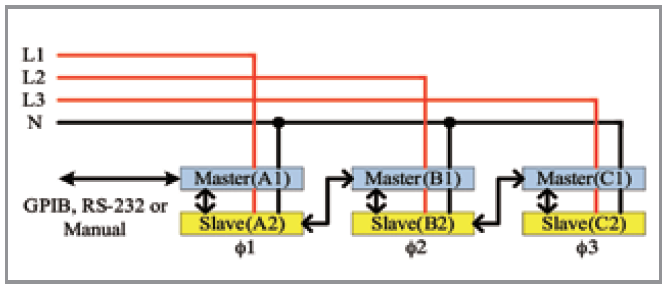

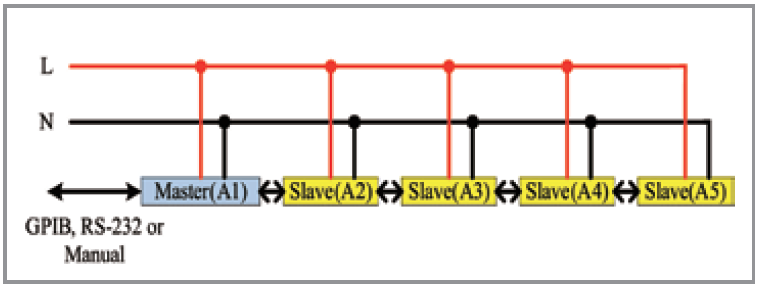

• 并联/三相控制
• 频率范围：45 ~ 440Hz, DC

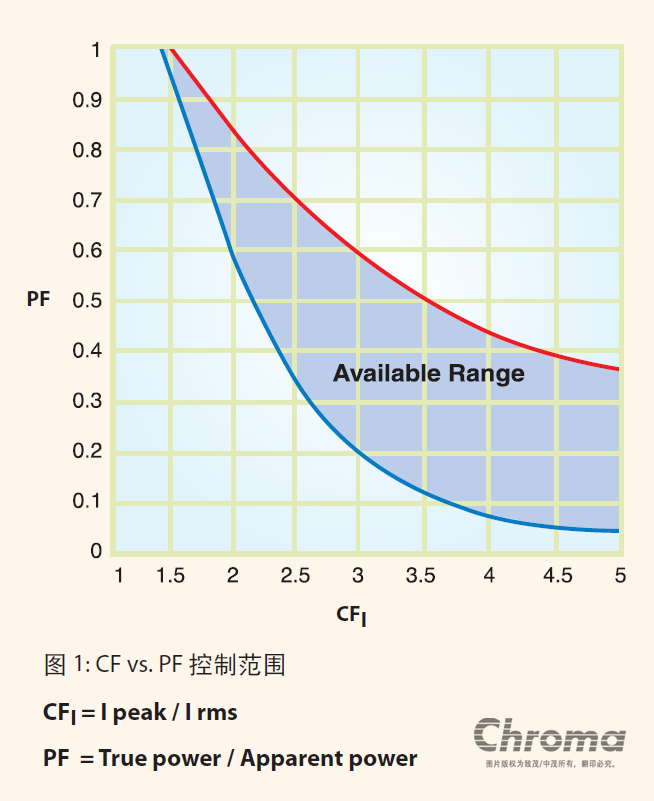

• 峰值因素范围：1.414 ~ 5.0
• 功率因素范围：0~1 超前或落后(整流模式)

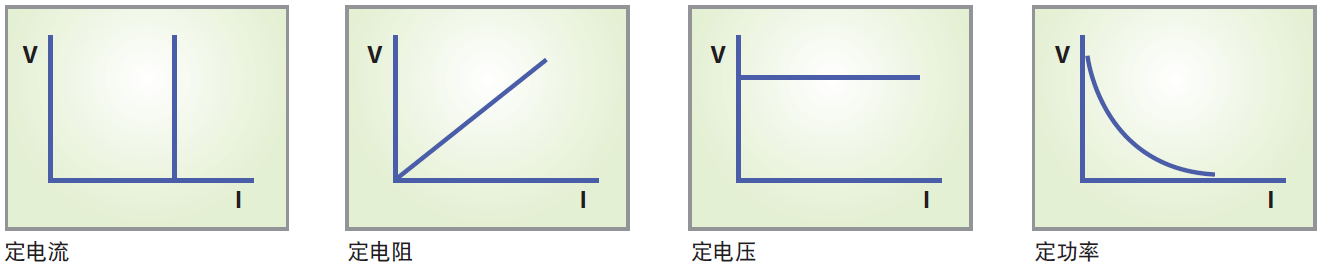

• 直流负载：定电流、定电阻、定电压、定功率
• 交流负载：一般负载模式与整流性负载模式
• 模拟电压、电流监控
• 时间量测：可应用于电池、UPS、保险丝和断路器等测试
• 量测：V, I, PF, CF, P, Q, S, F, R Ip+/- and THDv
• 短路模拟
• 保护功能：过功率、过电流、过电压与过温度保护
• GPIB及RS-232控制接口

产品介绍

致茂最新的63800系列交/直流电子负载，主要是给不断电系统(UPS)、离线型变流器(Off-Grid Inverters)、车用型变流器、交流电源以及其他的电力元件如开关、断路器、保险丝和连接器等产品测试使用。

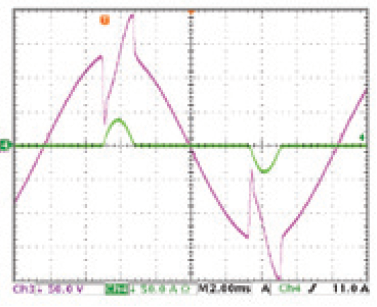

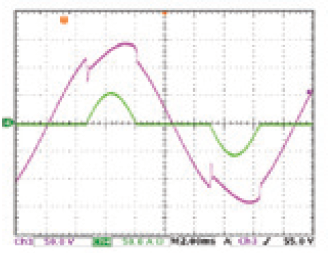

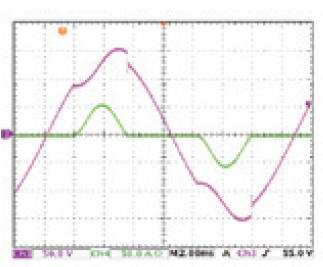

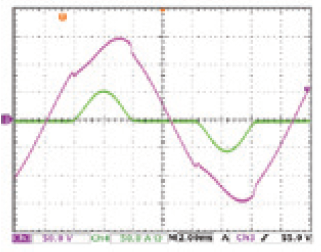

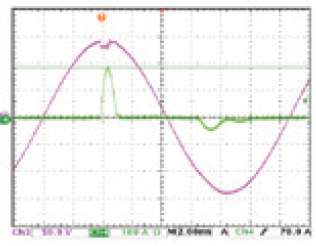

63800系列可模拟于高峰值因素下的负载情况，甚至当电压波形失真时，能即时补偿功率因素。此特性使得模拟负载的能力更加真实，亦能防止电压过应力发生，因此可获得更可靠及更公正的测试结果。

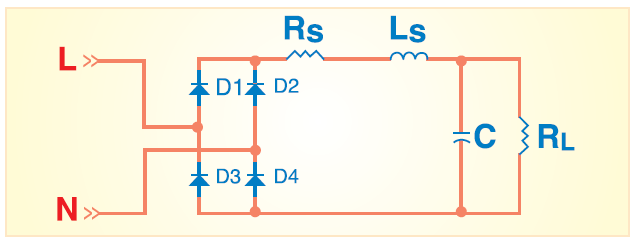

63800系列运用DSP的技术开发了独一无二的RLC操作模式，用来模拟非线性整流负载。另外还可藉由侦测待测物的阻抗来提升稳定度，并能动态调整频宽，以确保系统稳定度。

63800系列具有独特的时间量测功能，让使用者可量测一些关键性的时间参数，如电池放电时间、保险丝熔断时间、断路器跳脱时间以及 UPS转换时间等测试。

在量测方面，63800系列可提供使用者广泛的监控待测物的输出效能。此外，电压、电流可透过内建的类比输出信号，经BNC缆线传送至示波器进行监测。而GPIB与RS232介面更提供系统整合所需的远端控制及监控功能。

63800系列具有风扇速度控制的功能，随拉载功率来调整风速，让使用时能尽量保持低噪音。另外还具有自我诊断功能，确保例行的开机时维持正常的状态。保护告警功能则包含过功率、过电流、过电压及过温度等保护。

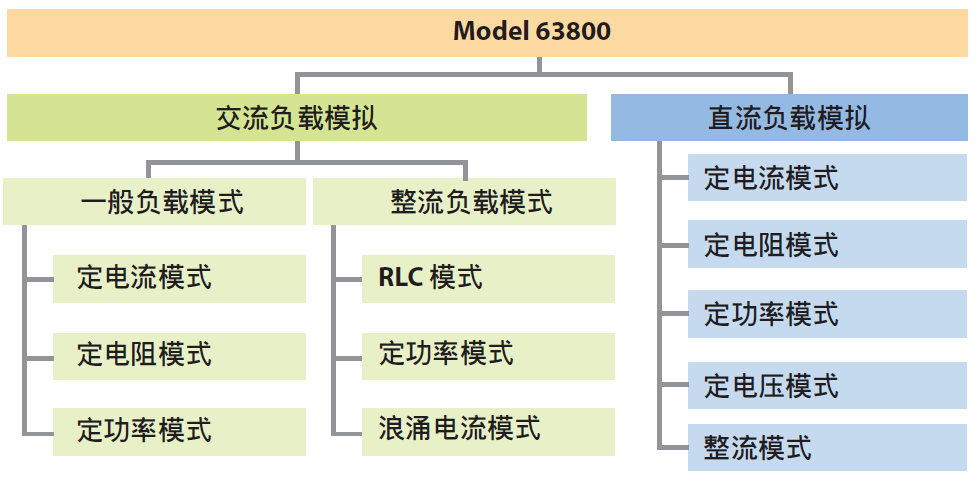

63800系列交/直流电子负载，主要是提供交流及直流负载模拟使用。下列树状图为可提供的各种负载模式。
