规格型号价格
规格参数
产品特色
27010P-02- 同时支持4通道LVDS, TTL, SPI, MCU信号输出(各组信号电源可独立开关)
- 提供软件控管所有测试程序与信号电源参数(Timing, Pattern, Power, Program)
- LVDS输出带宽可支持2 link 270 MHz x 4ch
- TTL可支持至1366x768 @60Hz
- 支援SPI video mode与command mode
- 支援MCU 6800 Series与8080 Series Bus Interface
- 支持Pattern编辑与自动/手动切换模式(可设定锁秒)
- 内建8G Memory，支持BMP图档储存(最多可放100个BMP图档，每个BMP最高分辨率可支持至2560x1600)
- LED显示模块工作状态
- 采用讯号/电源模块设计便于快速拆卸
- 输出设计具有ESD防护组件
- 低输出电压噪声
- 低电流谐波
- 高效率、高功率密度
- 提供过电压/电流保护机能
- 单台67396上有4通道电源输出，每个通道电源包含5个电源对应一片Panel
- 提供负电压输出
- 提供8-channel LED Driver输出
产品介绍

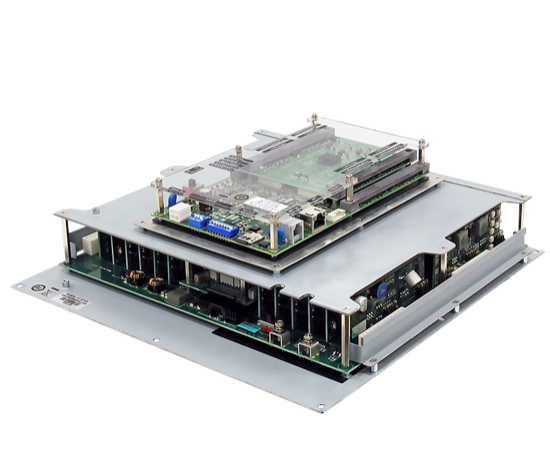

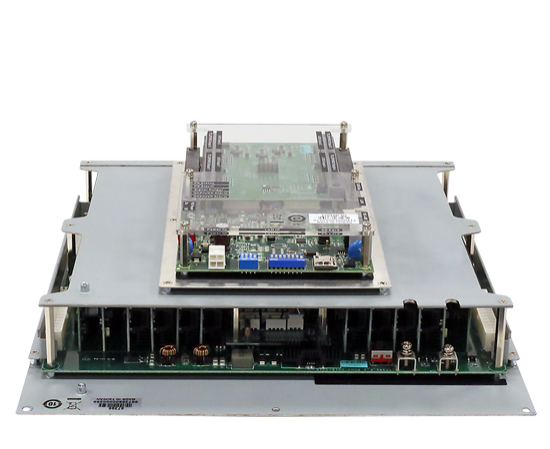

Chroma 27010P-02为应用于中小尺寸面板老化的多信号信道输出Pattern Generator Card，搭配67396电源模块可同时支持4个信道的信号与电源输出，信号部分可同时支持LVDS, TTL, SPI, MCU信号，控制部分采用Chroma PG Master应用软件可达到各项Timing, Pattern, Power, Program设定与面板相关检测与设定功能使用，符合中小尺寸面板在多片面板测试应用的检测应用需求。
