规格型号价格
规格参数
产品特色
- VDD提供OCP, OVP, UCP, UVP保护机制
- VBL提供OCP, OVP, UCP, UVP保护机制
- 透过RS-485的方式作为沟通方式
- 烧机(老化测试)Log可详细记录烧机过程V/I量测值及机台Status
- 信号依循eDP 1.4规范标准
- 支持1, 2, 4 Lane eDP输出
- eDP支持v1.4定义7种Lane Rate(1.62Gbps, 2.16Gbps, 2.43Gbps, 2.7Gbps, 3.24Gbps, 4.32Gbps, 5.4Gbps)
- 支持手动/自动Training模式
- 支持Pre-emphasis设定(0dB, 3.5dB, 6dB, 9.5dB)
- 可设定6, 8, 10 bits
- VDD提供过电压/电流保护机能
- 支持2组独立AUX与HPD通道
- 输出设计具有ESD防护组件可设定6, 8, 10 bits
产品介绍

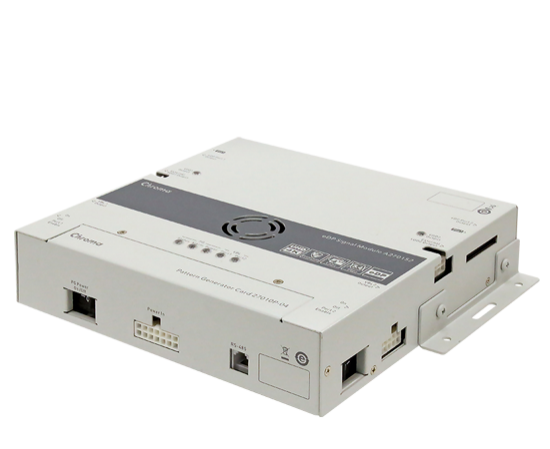

27010P-04为讯号模块，主要供客户烧机老化测试使用，透过RS-485搭配PC使用，可提供Panel烧机使用。

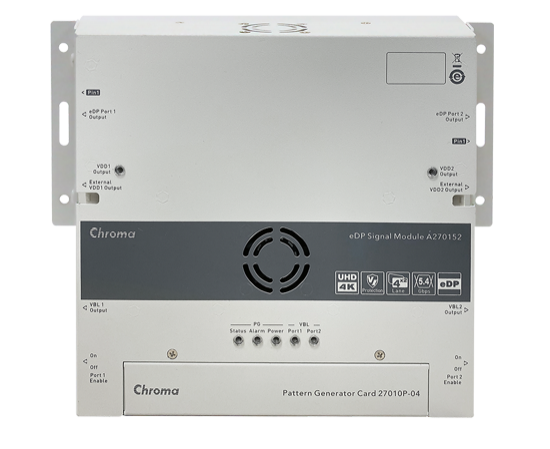

A270152为eDP 5.4G信号模块板，依循eDP 1.4规范标准信号，搭配27010P-04主机，可应用于高阶eDP烧机检测，提供eDP Panel标准信号与相关控制。

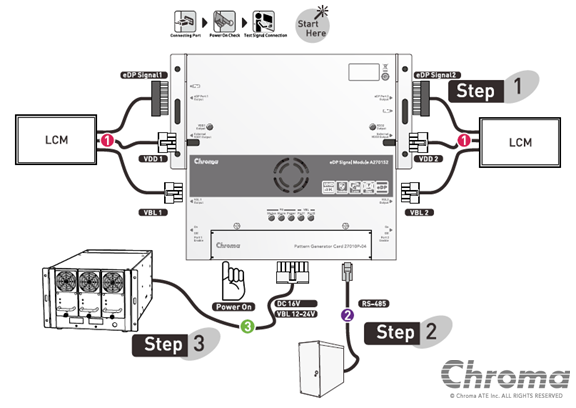

操作简述
- STEP 1：接上Signal/VDD/VBL CABLE
- STEP 2：RS-485线一端接至PC主机，一端接至HUB(A270107)
- STEP 3：接上DC POWER (16V)，最后POWER ON
型号规格
| 型号 | 规格说明 |
|---|---|
| 27010P-04+A270152 | eDP信号图像产生卡 |
