用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| A291803 | eDP信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2918 | 平面显示测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A291800 | LVDS信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A291802 | V-by-One信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 67393-120-480 | 平面显示测试器电源模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040206 | 远端控制盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| Licensed Pattern | 超高分辨率广色域测试图 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍

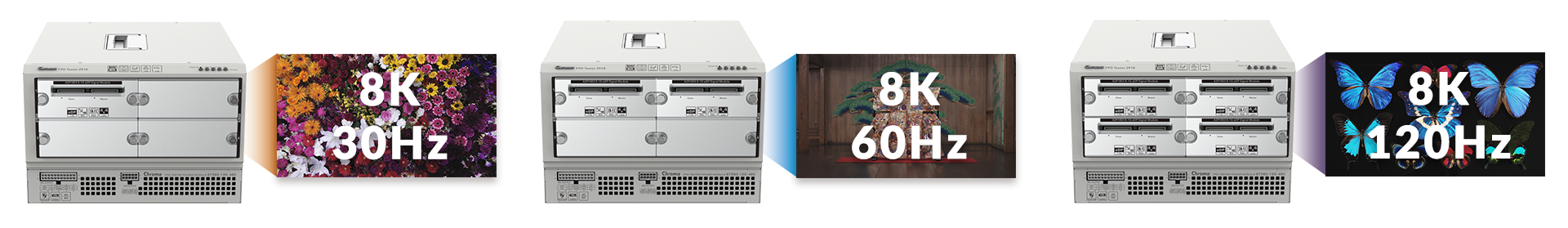

eDP全名为Embedded DisplayPort，是VESA（Video Electronics Standards Association）针对嵌入式DisplayPort所制定的显示器接口标准，A291803信号模块符合eDP 1.4a规范标准，最高可扩充至4个A291803模块同时进行输出，支持8K UHD（Ultra High Definition）影像输出，搭配Chroma 2918主机测试画面分辨率最高可至8K（8192 X 4320）@120Hz，符合高规格的8K影像检测需求。
*VESA为美国视讯电子标准协会（Video Electronics Standards Association）
遵循eDP 1.4a规范最高支持HBR3传输速率，A291803最大可达4+4路通道（Lane Count）进行输出，提供8组设定不同的传输速率（Lane Rate, 1.62 / 2.16 / 2.43 / 2.7 / 3.24 / 4.32 / 5.4 / 8.1Gbps），使用者可设定不同的分辨率，依据待测物测试需求进行弹性化的检测应用。
在信号传输的临界测试上，A291803在Link Training自动（AUTO）模式之外，提供独特的手动（MANUAL）模式，支持AUX Handshake、Lane Count、Swing Level与Pre-Emphasis位设定：
- AUX Handshake：Full / Fast / No Training / Direct
- Lane Count：1 / 2 / 4 / 4+4 lanes
- Selectable Training table：Low / High /eDP1.3 Compatible / User Define
- Swing Level：200 / 250 / 300 / 350 / 400 / 450 / 600 / 800 / 1000 mV
- Pre-Emphasis：0 / 3.5 / 6 / 9.5 dB

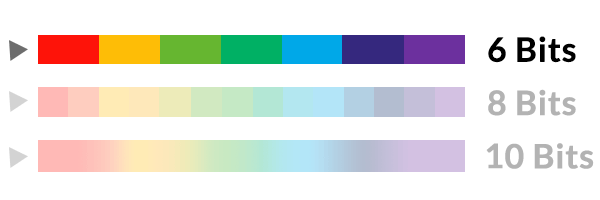

A291803于颜色深度可支持6 / 8 / 10 bits供测试选择，例如色深10 bits指每一个原色被划分成1024级（210），约可呈现高达10.7亿种颜色（210 R* 210 G* 210 B），提供使用者自行编辑检测应用。

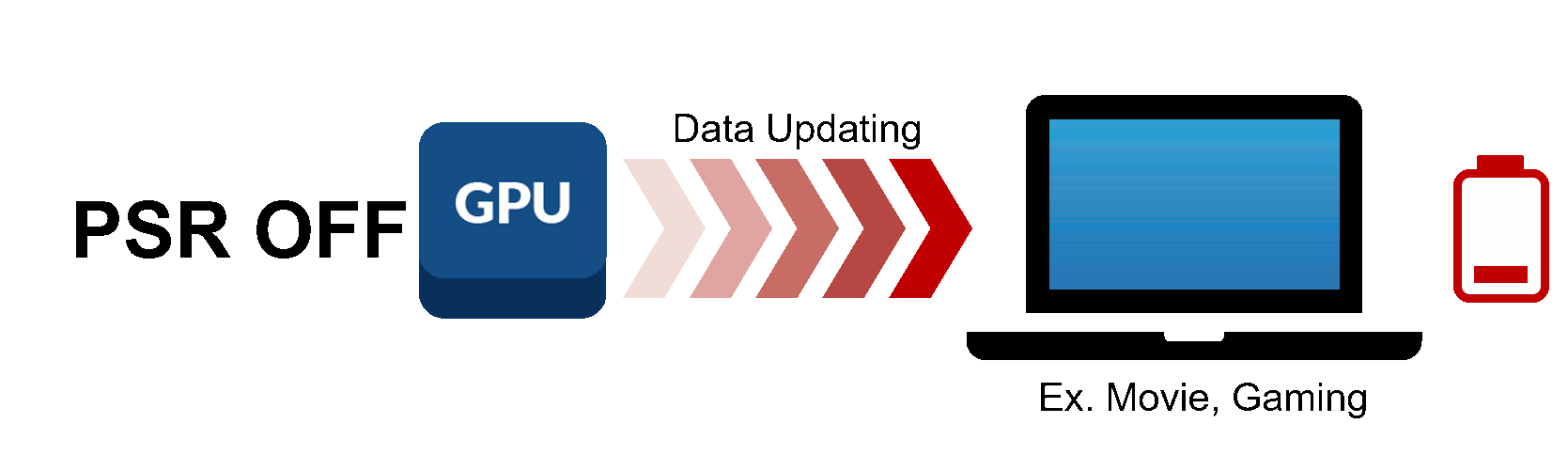

面板自动更新PSR（Panel Self-Refresh）技术意谓当系统处于静态工作时，同时停止更新画面的传输及显示工作，降低系统的整体工作损耗，有效延长行动装置的使用时间，例如当手机显示首页静态画面时，传输信号停止由面板模块内部存储器自行更新画面，为达成此功能讯号端与接收端都要支持PSR，当讯号端为固定送出静态画面时透过Main Link（控制影像数据）通知，而接收端将其画面存在内部存储器中并显示（RFB Controller），此时传送端可停止传送画面数据，进而达到节能与降低装置功耗。
最新一代省电技术PSR2（Panel Self-Refresh 2）技术可只更新局部画面（Selective update），由讯号端发送需要更新的位置通知接收端做对应区域更新，代表绘图处理器仅须传送少部分需要被更新的数据，再加上PSR2同时可支持进阶连接电源管理ALPM（Advanced Link Power Management）控制要求接收端能迅速离开待机与睡眠状态，A291803可定位选取指定要更新的画面位置进行检测。 (选配)
A291803提供VDD过电压保护OVP（Over Voltage Protection）、过电流保护OCP（Over Current Protection），使用者可自行设定保护极限值，当输出过程中若侦测待测体电流、电压超过设定值时，立即启动保护装置避免待测体损坏。同时为避免待测体因电源启动所产生的涌浪电流（Inrush Current）误触发保护机制，提供延迟启动保护功能（Protection Delay Time）避免测试过程中断。
A291803具备VDD低电压保护UVP（Under Voltage Protection）及低电流保护 UCP（Under Current Protection）功能，可有效实时确认待测物在工作自初始至结束其电压、电流是否低于设定值，例如可拦检组件未达其工作条件或电路工作非正常之下限值等。
