以下内容为本产品初步规格，若有调整恕不另行通知。
GMSLTM全名为Gigabit Multimedia Serial Link（千兆多媒体串行链接链路），是 Analog Devices 公司推行的一种非对称、全双工SerDes（序列器 / 解除序列器）的技术，主要用于车载信号传输（导航系统、车内娱乐系统、倒车摄影机以及其他先进的驾驶辅助系统），GMSL可以将多个并行数据流转换成串行数据，通过双绞线或同轴电缆进行传输，满足对数据传输速度要求较高的应用以及远距离的数据传输（例：15公尺）。
*GMSLTM为亚德诺半导体技术有限公司（Analog Devices）所有。

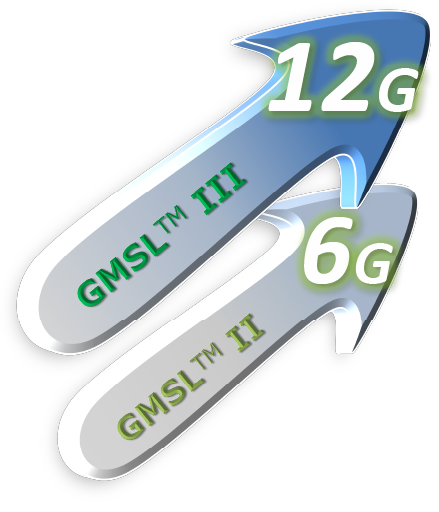

A270164 GMSLTM信号模块提供现今GMSLTMIII并兼容前代GMSLTMII的传输速率模式，单端口提供3组设定不同的传输速率（Lane Rate, 3 / 6 / 12 Gbps）。

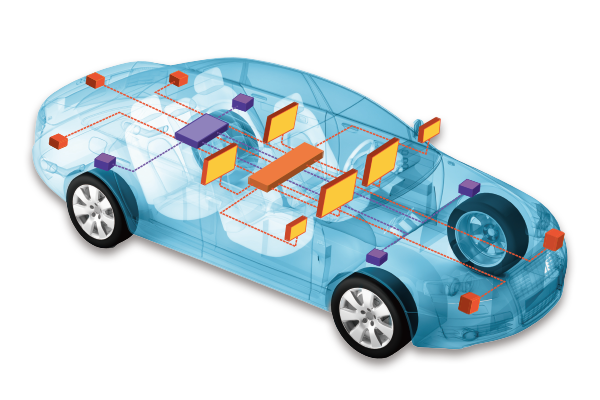

随着车辆系统日益复杂，包括引擎、灯光、空调及安全系统等，都需要高效且稳定的通讯方式来整合各模块，以取代传统的点对点配线方式。Chroma A270164符合LIN（Local Interconnect Network）和CAN bus（Controller Area Network）标准化的协议，具有高可靠性（内建错误检测）、优良的实时性（可依优先权处理讯息）、良好的可扩展性（一条总线可连接多个装置），并具备强大的EMI抗干扰能力；而LIN适用于周期性且非实时的应用需求。
因应现今车子内装变化，A270164支持测试各种特殊宽高比之待测物，依据测试需求可任意编辑不同检测参数，以不变应万变达到节省生产成本，并进行弹性化的检测应用。

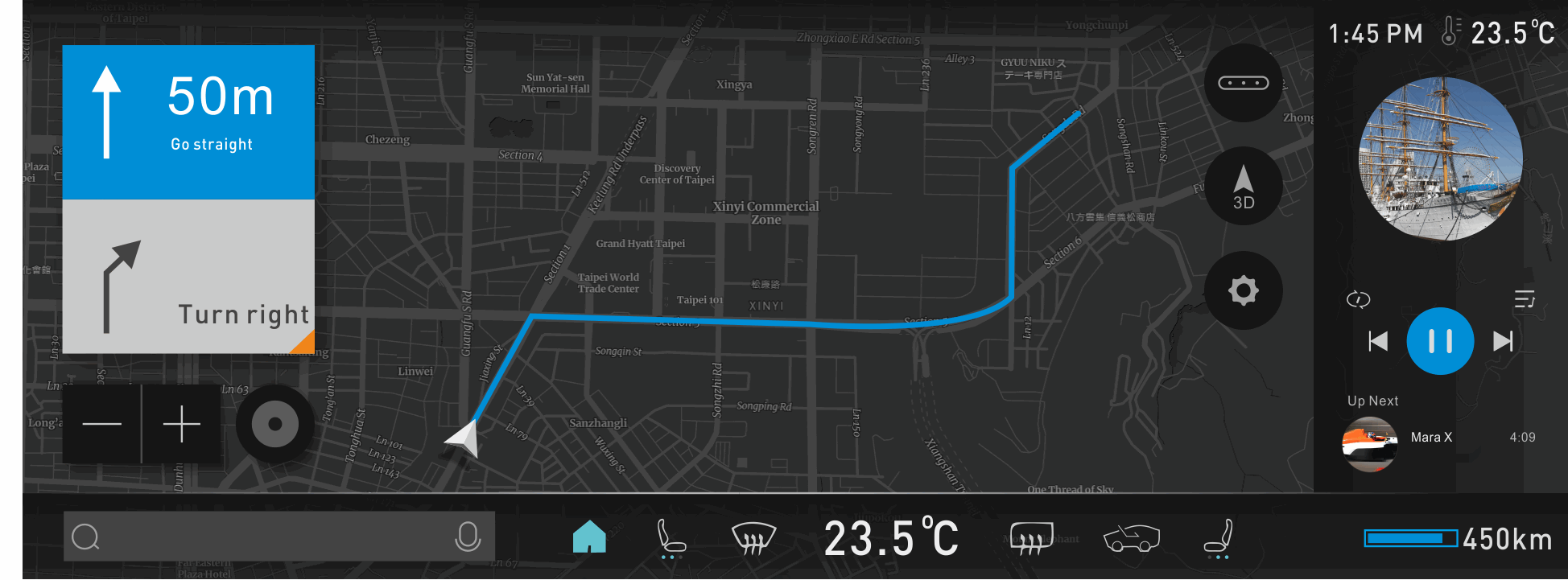

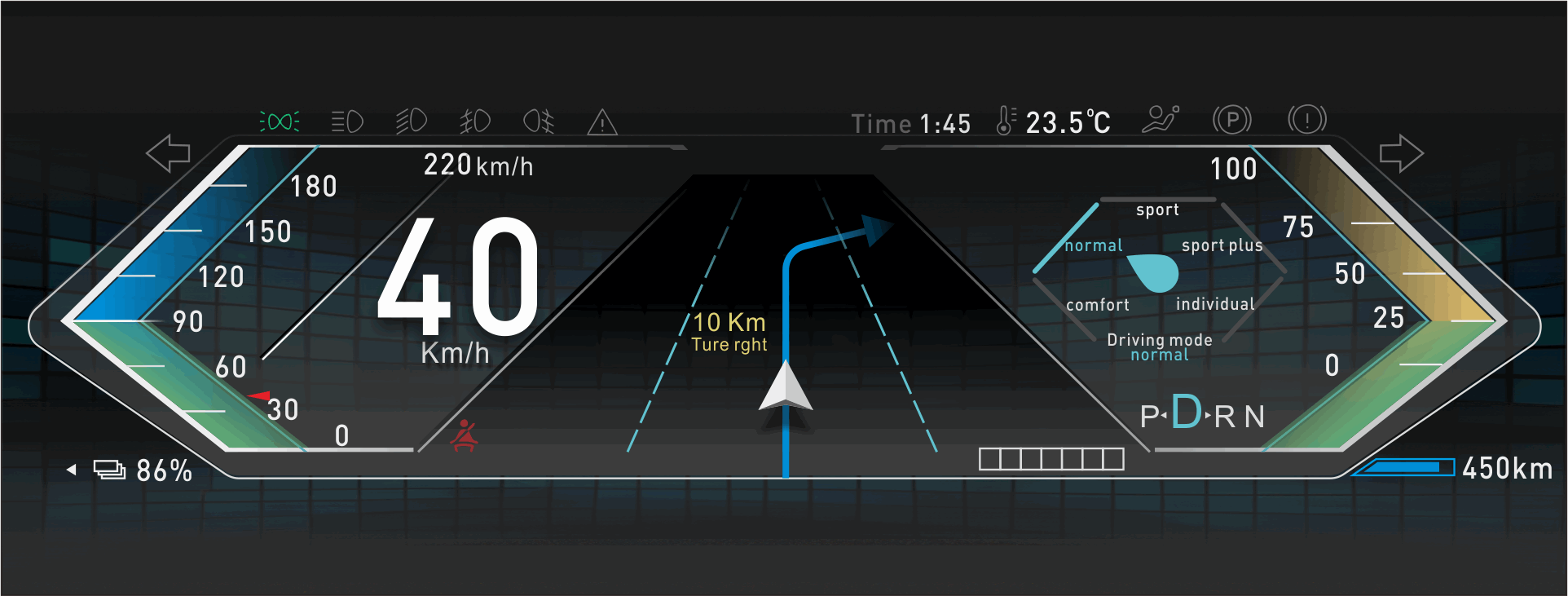

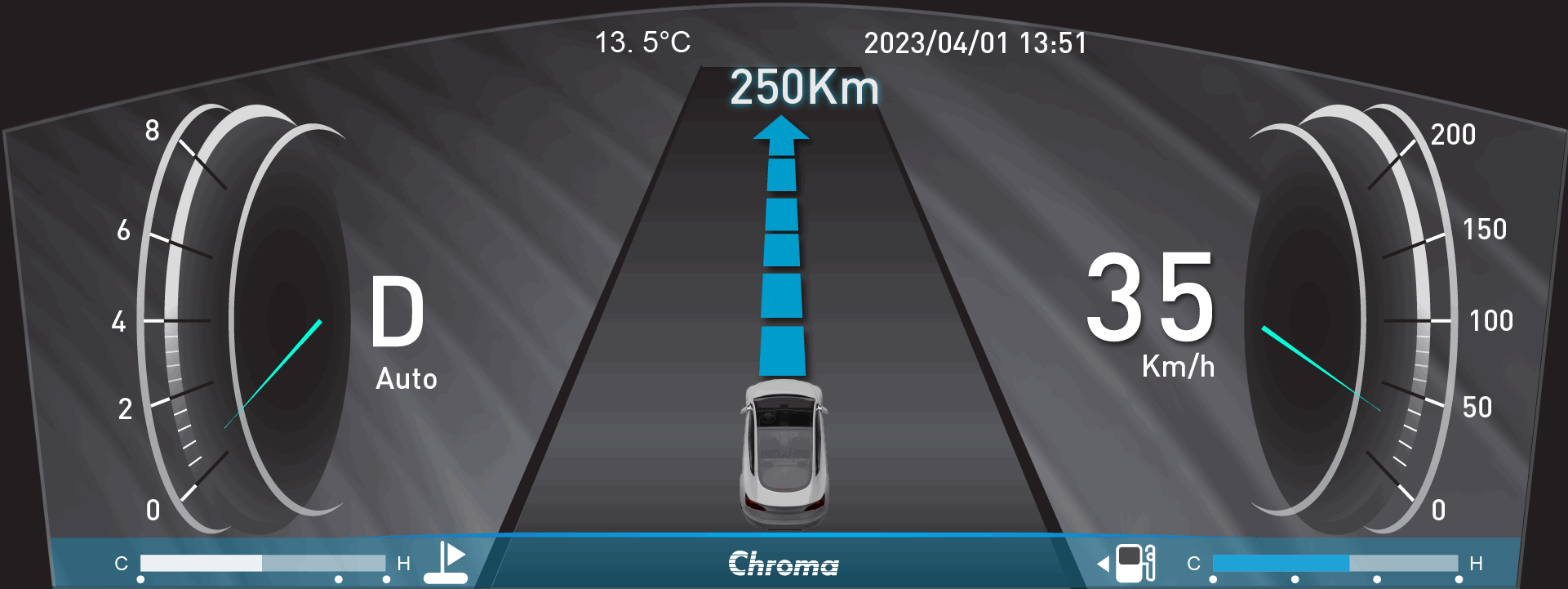

提供仿真车机动态图文件，最多可设定内部DDR应用（8G）图档连续播放，透过毫秒级的影像快速更新，可运用于各种实际输出的展示应用。
现今车载信号传递分为「单端信号」（Single-end）与「差动信号」（Differential），单端信号是透过单条传输线以较低成本传递信号，差动信号采用两条单端信号线（P线及N线）同时传输差分信号，可降低外界噪声干扰，A270164信号模块支持单端及差动信号双输出，提供完整的车载待测物之测试应用。

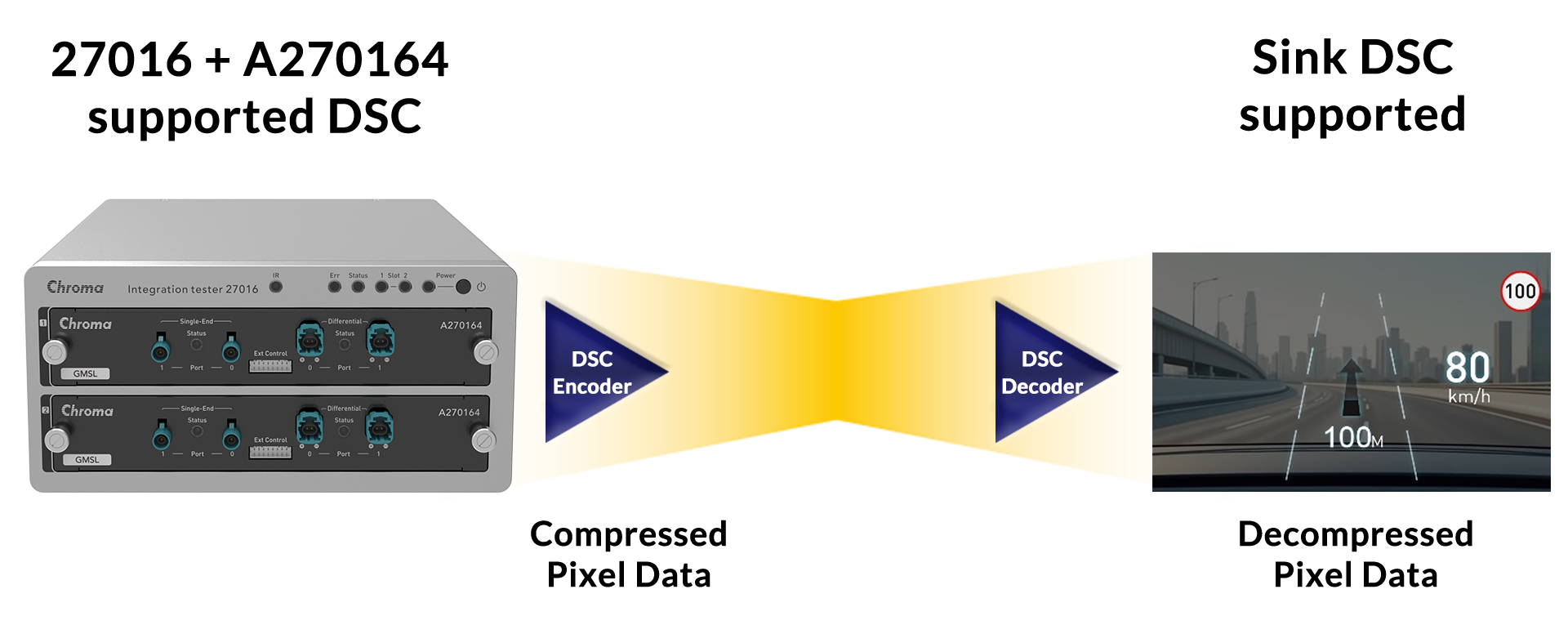

DSC（Display Stream Compression）影像串流压缩技术的应用，传送端将所要传输的影像数据先进行编码压缩（Encoder），让高分辨率资料可以在低带宽下输出；接收端再将收到的影像数据进行解压缩（Decoder），让还原后的影像数据能接近无失真的显示于画面。

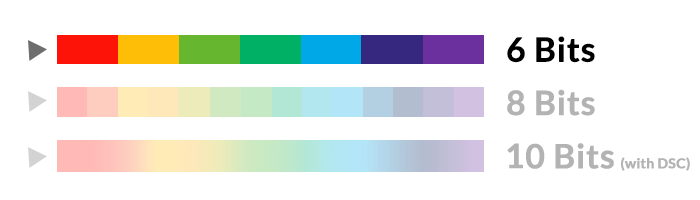

A270164于颜色深度可支持6 / 8 / 10 bits供测试选择，色深10 bits需藉由DSC功能，在同带宽条件下传输更大的数据量，支持VESA DSC 1.1 和 1.2 版本，提供使用者自行编辑检测应用。
新一代的GMSLTM III技术中，正式导入了PAM4（Pulse Amplitude Modulation 4-Level）调变技术，有效提升数据传输速率，同时降低频率需求。此技术特别适用于车用影像与显示系统，为智能座舱与先进驾驶辅助系统（ADAS）提供更高效能的连接解决方案。PAM4是一种高效率的数字讯号调变技术，广泛应用于高速数据传输领域。相较于传统的NRZ（Non-Return-to-Zero）二进制信号仅使用两个电平（0 和 1），PAM4将信号扩展为四个电平（00、01、10、11），每个符号可携带2 bits信息，在相同带宽下实现数据传输量增加两倍。
在GMSL系统中，I2C（Inter-Integrated Circuit，内部整合电路）主要用于控制与管理功能，透过SDA数据线、SCL频率线进行通讯（不包括电源线和地线）两条信号线，即可连接多个装置，适用于非高速数据传输的应用：装置控制与设定（Device Control & Configuration）、汽车影像模块控制（Camera Module Control）、显示器与面板控制（Display & Panel Control）、读取状态信息／错误码以及进行远程韧体升级（System Diagnostics & Firmware Updates）。

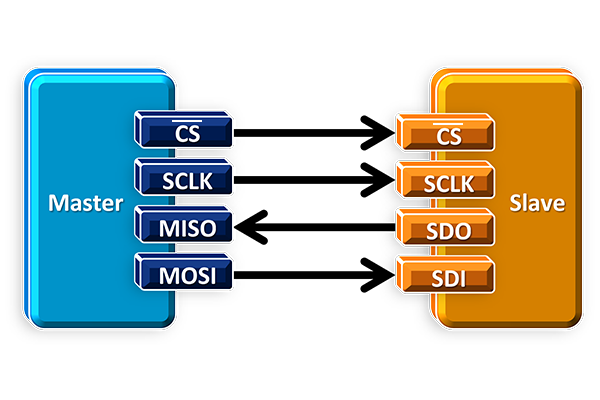

SPI（Serial Peripheral Interface）是一种具备同步、全双工、主从式架构的高速序列通讯接口，透过
Line Fault（线路故障侦测）是GMSL车载应用中的关键监控机制，能实时侦测多种线路异常状况，全面提升系统安全性与维护效率。A270164透过Line Fault侦测功能，可仿真车载串行系统的状态，读取回报异常状态并支持远程监控功能（如：线路接地造成信号异常、线路中断无法传输信号、信号线间短路造成干扰或损坏），主控端透过Line Fault，可实时诊断信号是否异常，有效提升整体系统安全性、简化故障排除流程、降低维修成本与停机风险。
UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）是一种广泛应用的串行通讯协议，具备简洁、高效的数据传输能力，常用于电子设备间的低速控制通讯。在GMSL（Gigabit Multimedia Serial Link）系统架构中，UART扮演关键的控制信道角色，负责管理与设定串行器（Serializer）与解串器（Deserializer）之间的通讯流程，并可延伸至外部设备的控制整合。
