V-by-One信号接口广泛应用于大尺寸、高画质、高分辨率和高颜色深度与以往信号接口比较能减少信号线数，有助于降低成本达成轻量化，同时解决信号传输速度的高速化所带来的传输线之间信号的时滞问题达到高速远距离的目的。A040204支持V-by-One 4 / 8 / 16 Lane输出，最高3.75Gbps/Lane，搭配Chroma平面显示器测试器测试画面分辨率最高可至4K@120Hz，提供用户多种分辨率之检测应用。
A040204于颜色深度可支持6 / 8 / 10 bits供测试选择，例如色深10 bits指每一个原色被划分成1024 级(210)，约可呈现高达10.7亿种颜色(210 R* 210 G* 210 B)，提供用户自行编辑检测应用。

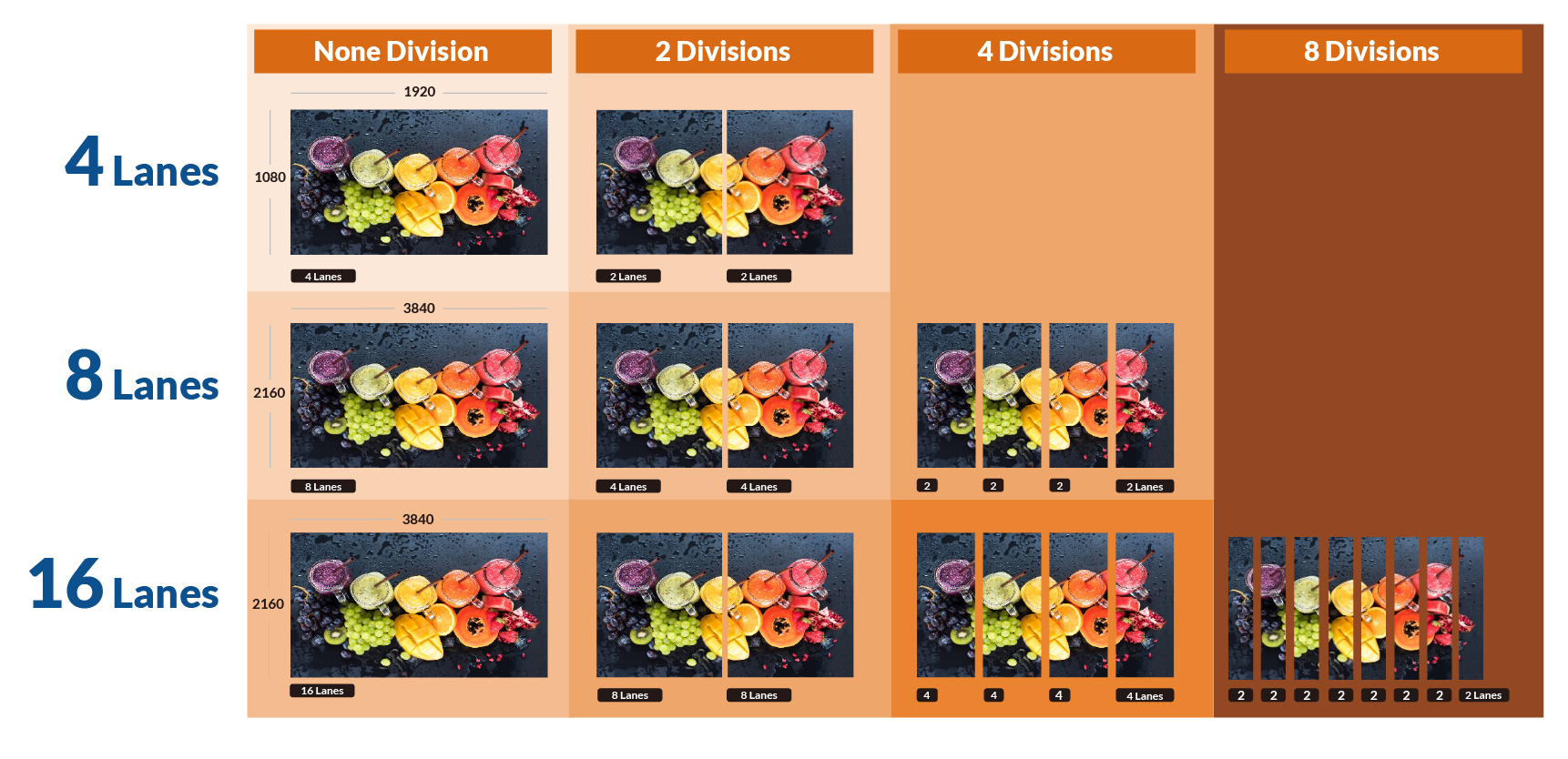

A040204为达到各种显示数据的组成（Data Mapping），支持多种V-by-One信号模式在分割、排列、组合的选择功能，提供用户4 / 8 / 16 Lane Mapping，进行多种画面分割模式的选择。

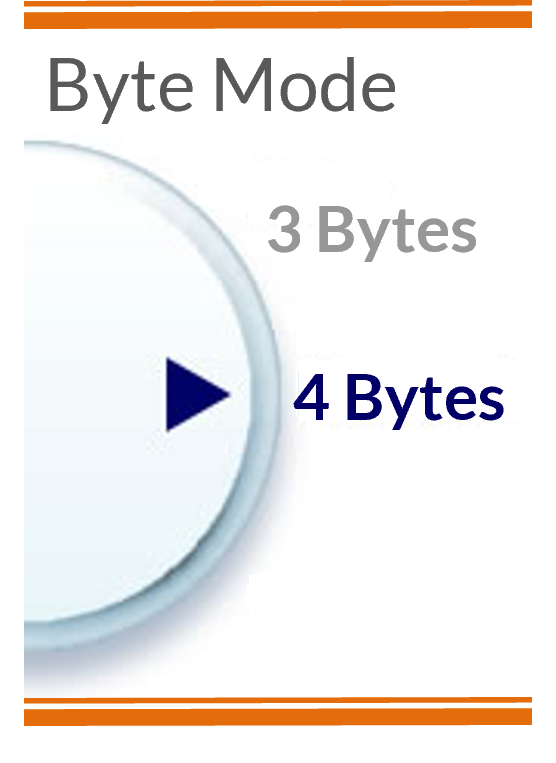

在液晶屏幕的面板显示质量检测，A040204符合V-by-One HS V1.0规范标准，提供3 Byte和4 Byte两种封包格式的检测选择，用户可依待测面板所需封包格式，设定A040204送出对应的格式信号，进而快速检视显示面板是否能正确点亮。

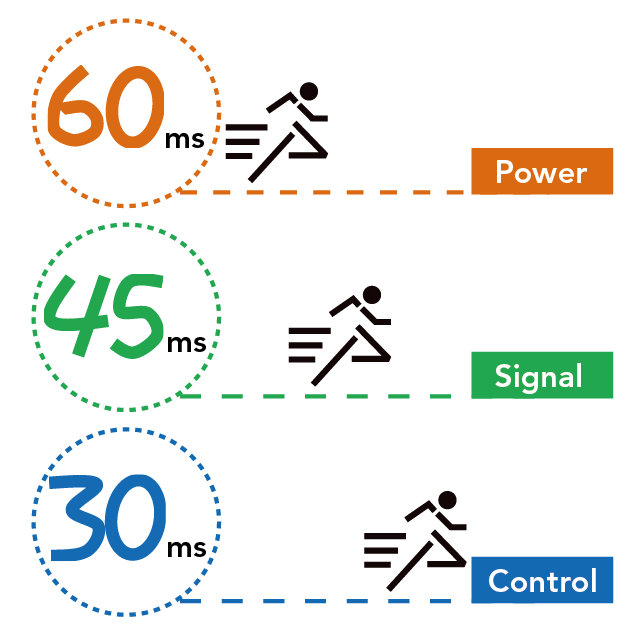

提供电源、信号、控制脚位各别独立启动，可编辑时序最小单位为1ms。用户自行设定电源、信号、控制脚位的输出领先/落后之时序，关闭时序亦可以依据使用者需求设定。

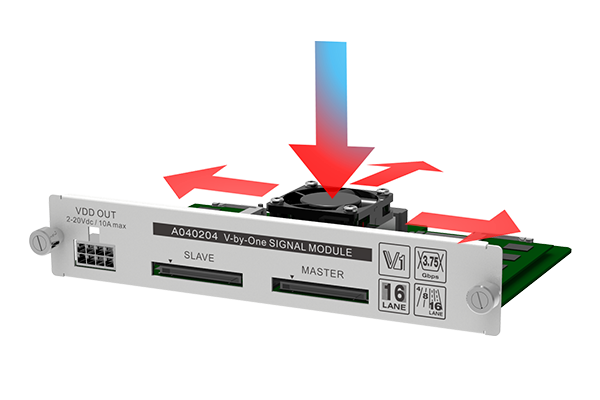

配备智能型风扇系统可监控模块温度之变化，自动调节风扇流速，减少工作环境之噪音并同时维持机体最佳运作温度，提高使用年限。
静电冲击对电子产品是需要解决的问题，正常操作的电子产品，一旦受到静电放电Electrical Static Discharge（ESD）作用时，常会出现一些不稳定的现象，甚至功能失常或损坏之情形等。为了避免集成电路在生产过程中被静电放电所损伤，A040204符合IEC/EN 61000-4-2静电防护能力（15KV Air / 8KV Contact Discharge），内建静电放电防护电路提供了ESD完整保护，以避免遭遇ESD冲击时对内部电路之损坏。

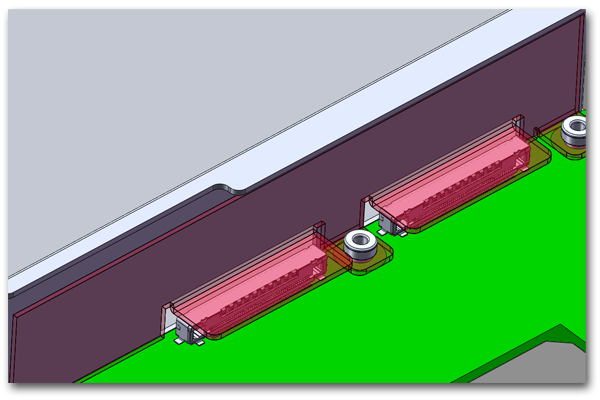

输出级接头在经常性的测试过程中因频繁更换线材时导致损坏，A040204强化输出级接头固定方式采用压板方式设计，将接头与本体结合有效的分散外部的应力降低损坏率提高整体使用年限。

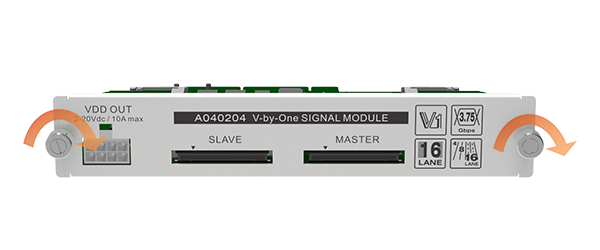

A040204 V-by-One信号模块采用按压旋转旋钮的方式，稳固安装于Chroma平面显示器测试器中，操作者仅需徒手即可轻松拆装信号模块，有助测试应用的改变及故障排除的时效。
本机应用范围：面板制造厂商、驱动IC设计、维修中心、PCB基板测试、自动化检测设备商、IC老化测试、示范仿真、产品验证等。
Panel Manufacturer
Driver IC Design
Repair Center
PCB Substrate Testing
Automatic Testing
Equipment Manufacturer
IC Reliability Testing
Demonstration
Product Verification
