用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 2238 | 视频信号图形产生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223800 | 12G-SDI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223801 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223802 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223803 | Analog 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223805 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223806 | DVI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223808 | 电源模块*Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223809 | Audio Test Module *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223810 | USB-C 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223812 | HDMI 8K媒体播放器模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223813 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223814 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A240001 | 远端控制器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| VPG Master Software | DSC Function | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍

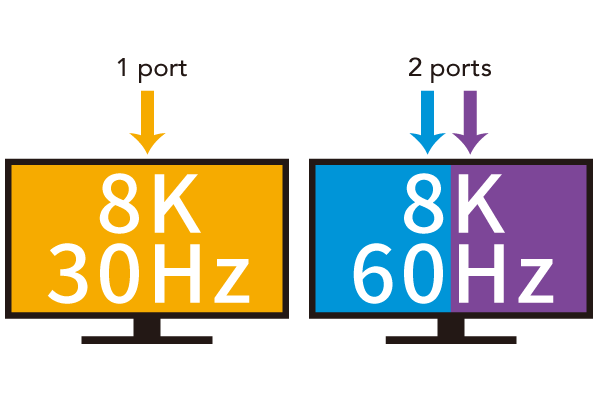

A223801信号模块DisplayPort 1.4支持8K UHD(Ultra High Definition)图像输出，双口最高输出分辨率8Kx4K@60Hz，单口最高输出分辨率8Kx4K@30Hz，符合现今高规格的8K图像检测需求。
A223801 DisplayPort信号模块提供检测高阶投影机输出无缝拼接之完整超大尺寸投影画面，采用DisplayPort 1.4规范定义传输速率最高达8.1 Gbps (HBR3)，并搭配2 ports左右画面结合模式之外；透过Chroma 2238高速同步的能力，运用2个A223801模块4 ports传输速率8.1 Gbps (HBR3)进行：像素(Pixel)分割检测模式、田字画面分割模式，具备全方位高阶投影机各项功能之检测应用。
*此功能H/W A223801 A ver C & 2238 A ver D以上，F/W 3.02或更新版本支持

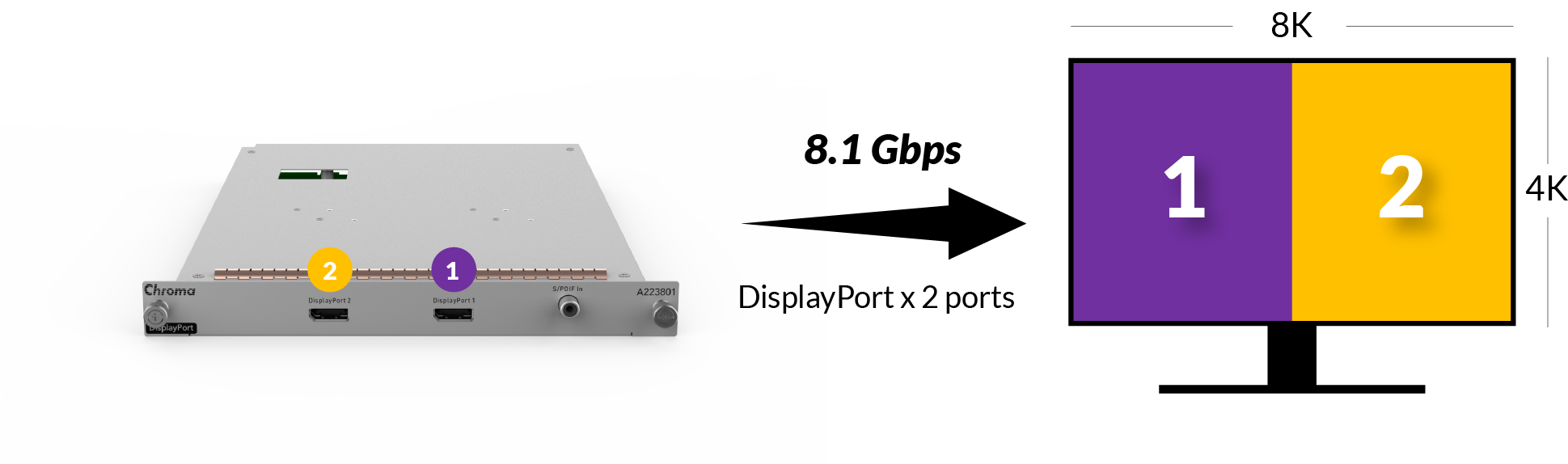

▲ 左右画面结合模式 (2 ports)

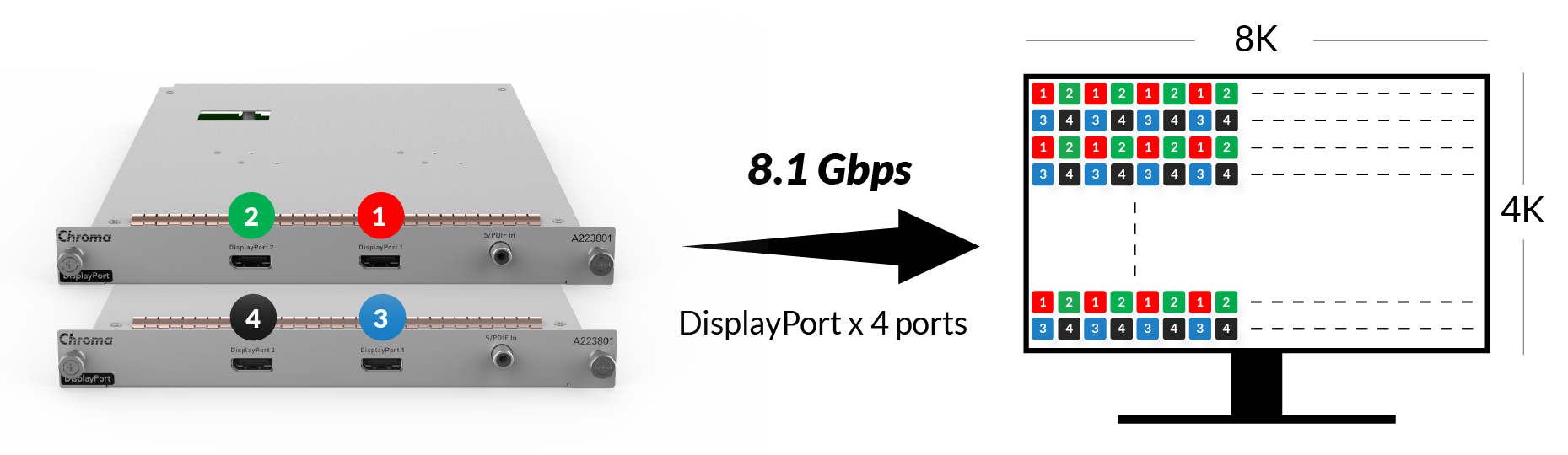

▲ 像素分割模式 (4 ports)

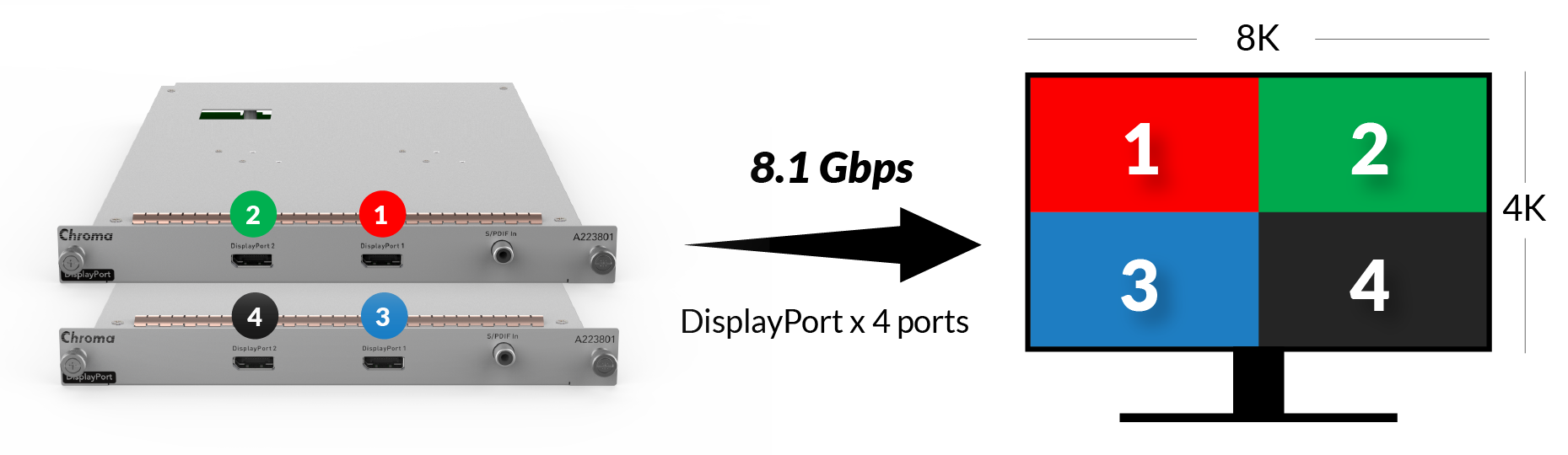

▲ 田字画面分割模式 (4 ports)

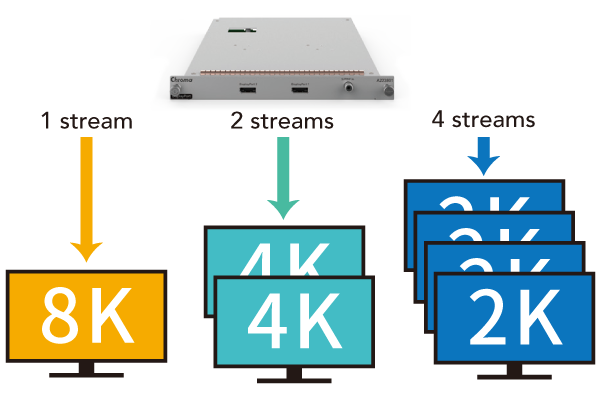

MST(Multi-Stream Transport)多数据流传输，可透过串连多组显示器进行图像输出，让DisplayPort信号源仅需要一个输出端口即可驱动多个显示器，简化线材的相关配置，A223801可支持MST传输规格为同时输出多画面(4 Stream max or 8K 30Hz)，最高支持流量达8.1Gbps。
A223801内建高速绘图核心处理器，遵循DisplayPort 1.4规范最高支持HBR3传输速率，最大可达4路通道(Lane Count)进行输出。用户可根据不同的分辨率，设定不同的传输速率(Lane Rate, 1.62 / 2.7 / 5.4 / 8.1Gbps)，相较于DP 1.2a规范中支持的HBR2，总带宽提升50%，能够以更加有效率的方式进行传输。

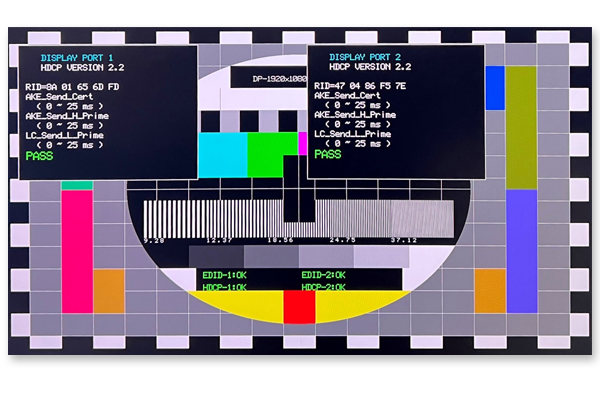

HDCP(High-Bandwidth Digital Content Protection)用于确保数码化的图像资料在透过接口传输时，防止非法拷贝而产生的保护机制。 A223801支持HDCP 2.3版本、2.2版本及1.3版本，用户可关闭或开启于3个版本之间进行切换选择，同时内建专用的HDCP测试图片功能，可直接于背测体输出画面中，判断HDCP是否正常启动以及相关交握信息。

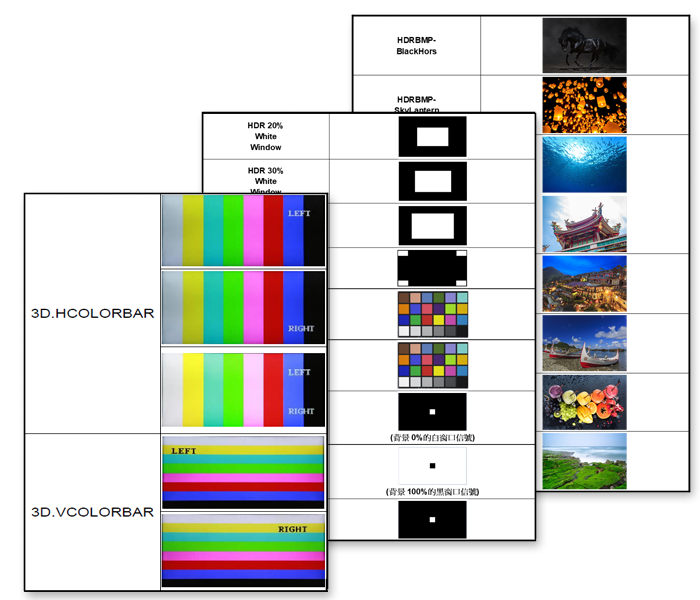

支持HDR(High Dynamic Range)高动态对比度图像输出，在亮度范围和色彩层次大幅提升，逼近人眼所看到的真实图像。 HDR功能测试项目主要针对亮度、对比、色彩、锐利度与动态图像等，主要测试目标为影响消费者视觉感受的因素，用户可自由调整HDR元数据(HDR Metadata)来进行HDR功能的相关测试，A223801内建各式HDR标准规范之测试图形，举凡灰阶、彩条、窗型等多样测试图，供用户搭配使用。

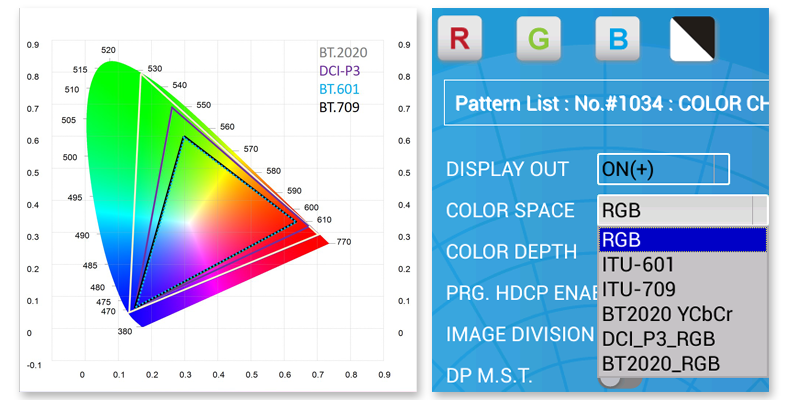

A223801支持多种色域输出，除了基本的色域空间外，亦支持广色域色彩空间(Wide Color Gamut)，包括RGB、ITU-R BT.601、ITU-R BT.709、ITU-R BT.2020、DCI-P3等多种色域。可设定YCbCr 4:4:4、4:2:2的色度抽样格式、6 / 8 / 10 / 12 bits色彩深度，提供更广的色彩范围，实现真正自然色彩且高分辨率的图像画面，符合现今高规格的8K图像检测需求。
