以下内容为本产品初步规格，若有调整恕不另行通知。
FPD-LinkTM全名为Flat Panel Display Link (平面显示链路)，是TEXAS INSTRUMENTS公司推行的高速数据传输接口标准，主要用于车载信号传输 (导航系统、车内娱乐系统、倒车摄影机以及其他先进的驾驶辅助系统)，整合复杂的车用线束(Wire Harness)，除了降低整台车子的重量之外，同时以利于车商安装使用 。
*FPD-LinkTM为德州仪器公司(TEXAS INSTRUMENTS)所有
A270163 FPD-Link信号模块提供现今FPD-LinkTM IV并兼容前代FPD-LinkTM III的传输速率模式，单接口提供5组设定不同的传输速率(Lane Rate, 3.375 / 6.75 / 10.8 / 12.528 / 13.5 Gbps)，双接口最高可提供27Gbps，可分别支持8K分辨率亦或240Hz更新率。
因应现今车子内装变化，A270163支持测试各种特殊宽高比之待测物，依据测试需求可任意编辑不同检测参数，以不变应万变达到节省生产成本，并进行弹性化的检测应用。

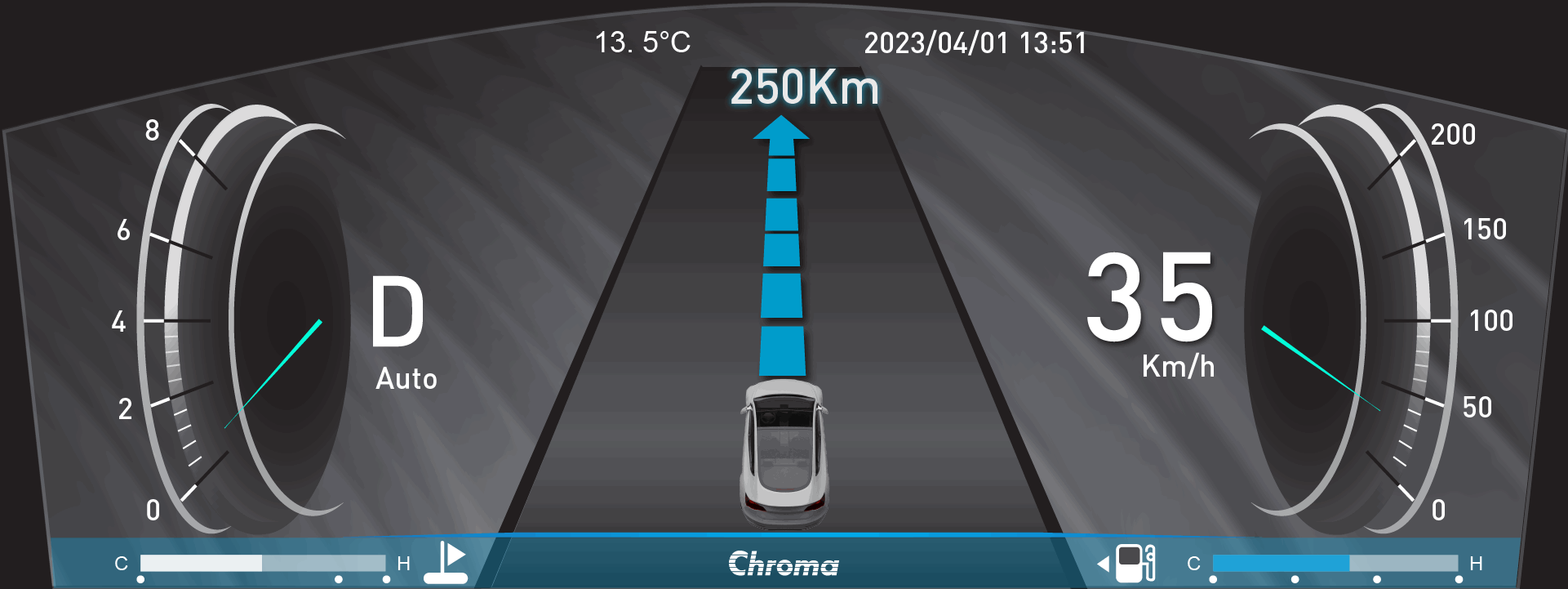

提供仿真车机动态图文件，最多可设定内部DDR应用(8G)图档连续播放，透过毫秒级的图像快速更新，可运用于各种实际输出的展示应用。

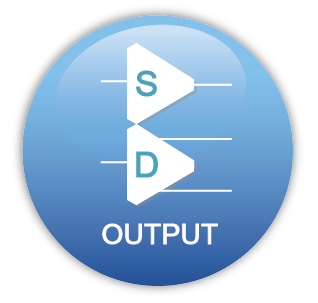

现今车载信号传递分为「单端信号」(Single-end) 与「差动信号」(Differential)，单端信号是透过单条传输线以较低成本传递信号，差动信号采用两条单端信号线(P线及N线)同时传输差分信号，可降低外界噪声干扰，A270163信号模块支持单端及差动信号双输出，提供完整的车载被测物之测试应用。

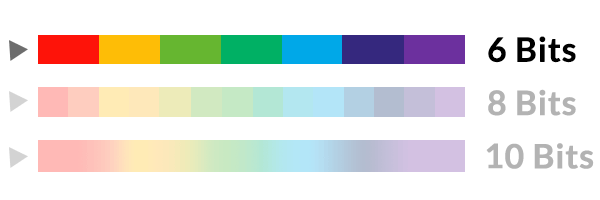

A270163于颜色深度可支持6 / 8 / 10 bits供测试选择，例如色深10 bits指每一个原色被划分成1024级(210)，约可呈现高达10.7亿种颜色(210 R* 210 G* 210 B)，提供用户自行编辑检测应用。

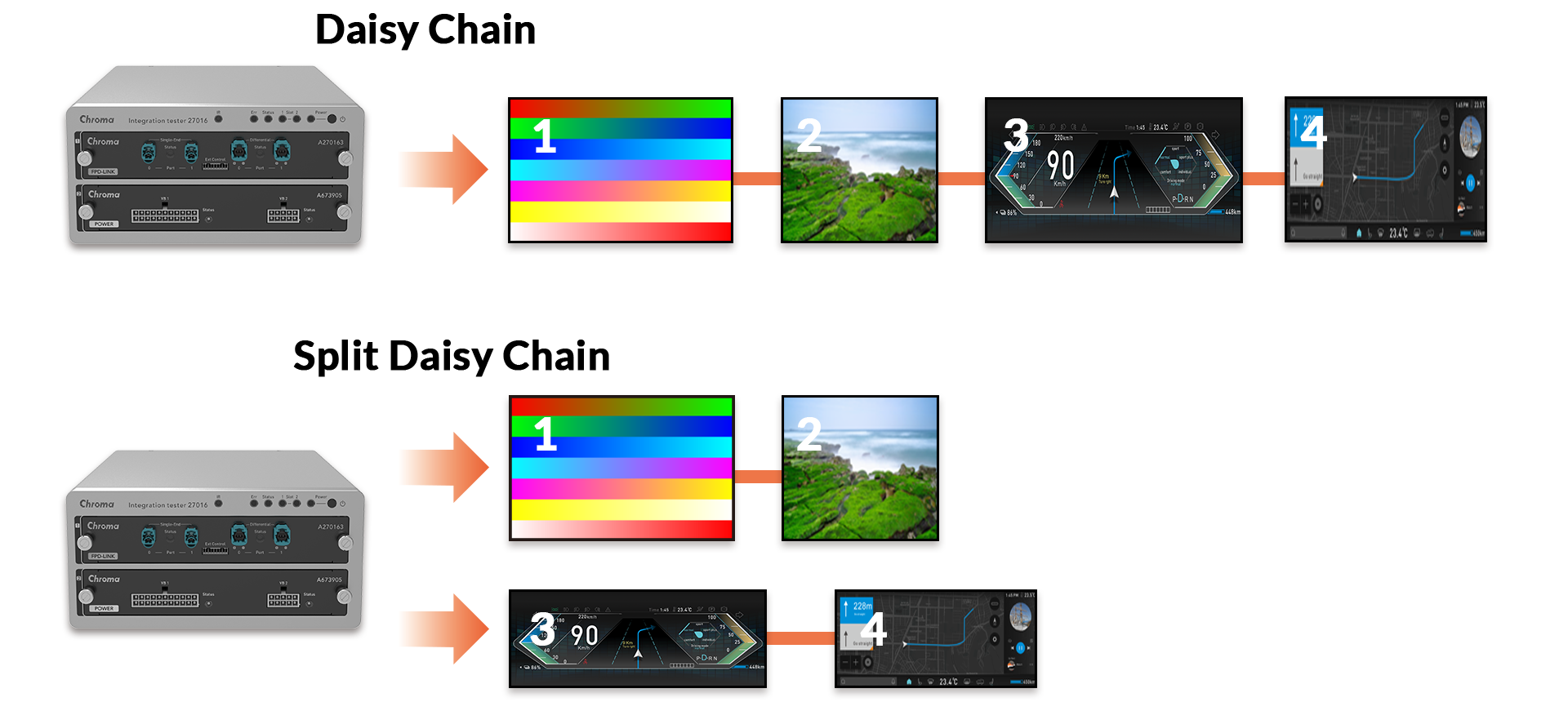

Chroma A270163 FPD-Link信号模块支持Daisy Chaining and Splitting功能，可透过串并连多组面板进行图像输出，让FPD-Link信号源仅需要一个输出接口即可驱动多个被测物，简化线材的相关配置，传输规格为同时输出多画面(4 Stream max)最高支持流量达8K分辨率，独立Stream同时输出进行切换不同的界面输出的检测应用，并可透过窗口(OSD)实时显示和被测物进行的检测状态，可快速检视测试过程变化之结果。

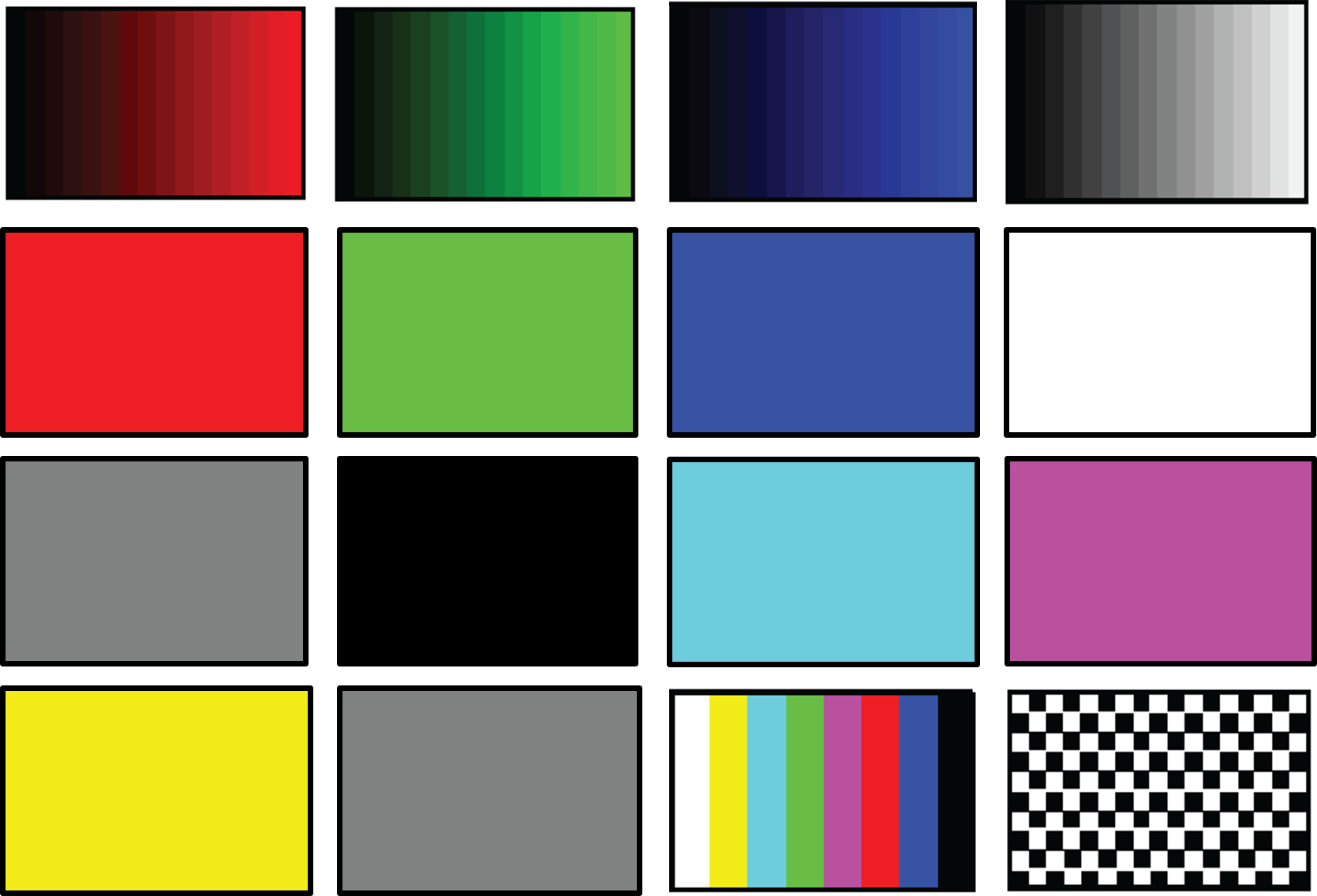

Chroma A270163的图像输出功能测试项目，主要测试目标为影响消费者视觉感受的因素，内建多种DFF (Deutsches Flachdisplay-Forum e.V.) 德国平板显示器论坛所定义的DMS (Display Measurement Specifications)测试图形，举凡灰阶、彩条、窗型等多种规范测试图，供用户搭配使用。
*DFF为Deutsches Flachdisplay-Forum e.V.所有
内建eMMC嵌入式多媒体卡，依据图片分辨率可内存约300张至1200张BMP图档，每个BMP最高分辨率为8K，除了运用已内建的图片外，用户可自行增加测试图形，满足多样化的测试需求。
*依据图档分辨率决定
SSC (Spread Spectrum Clocking)展频频率信号，为降低设备本身产生的电磁干扰(Electromagnetic Interference, EMI) ，透过改变或分散信号在同频率的集中或时钟边际效应以减少峰值辐射功率，进而减少设备间的互相干扰，A270163具备中心展频(Center Spread)之SSC设定模式，提供开启 / 关闭30000 - 33000 Hz的调变频率中0.25%范围。
A270163 FPD-Link信号模块内建BIST (Built-In Self Test)模式，提供18+2张标准测试图档，可自主编辑所需画面，仿真TX 在BIST模式比较基础，方便比对验证之用。
