用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|

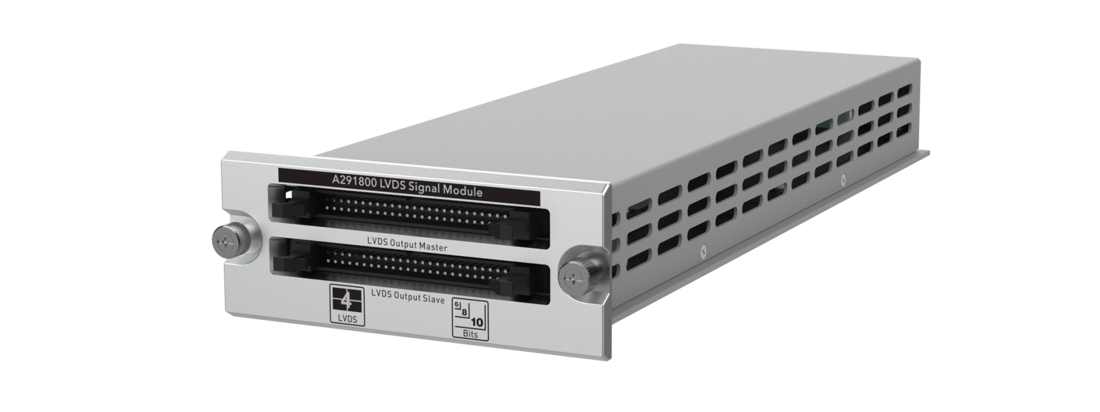

| A291800 | LVDS信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2918 | 平面显示测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A291802 | V-by-One信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A291803 | eDP信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 67393-120-480 | 平面显示测试器电源模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040206 | 远端控制盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| Licensed Pattern | 超高分辨率广色域测试图 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍

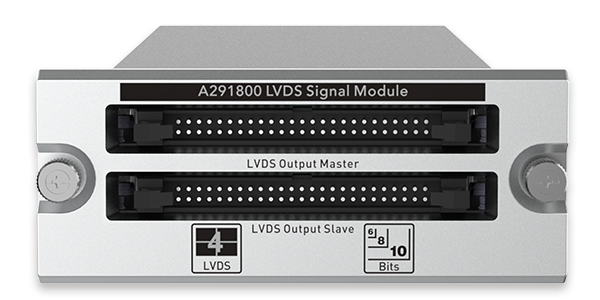

LVDS（Low-Voltage Differential Signaling）低电压差分讯号是一种电子讯号系统，目前多用于液晶面板上，A291800支持 LVDS 1 / 2 / 4 Link输出，最高1050 Mbps/link，搭配Chroma 2918主机测试画面分辨率最高可至4K@60Hz，提供用户多种分辨率之检测应用。

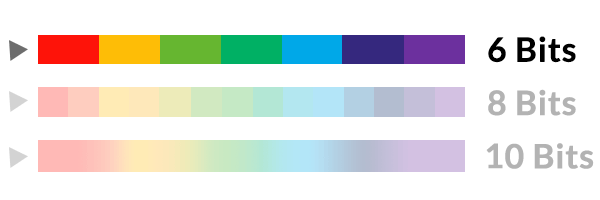

A291800于颜色深度可支持6 / 8 / 10 bits供测试选择，例如色深10 bits指每一个原色被划分成1024级(210)，约可呈现高达10.7亿种颜色(210 R x 210 G x 210 B)，提供使用者自行编辑检测应用。
为解决LVDS信号实体线材与逻辑信号输出的编码定义，A291800搭配Chroma 2918透过FPD Master软件可选择JEIDA (Japan Electronic Industry Development Association)及NS (National Semiconductor)二种标准模式、垂直和同步信号的极性测试、提供左右位移功能，在维持不变更实体线材既可调整编码定义，弹性且快速的符合专属应用设计。
*REF: Japan Electronic Industry Development Association & National Semiconductor
*以10 bits为例

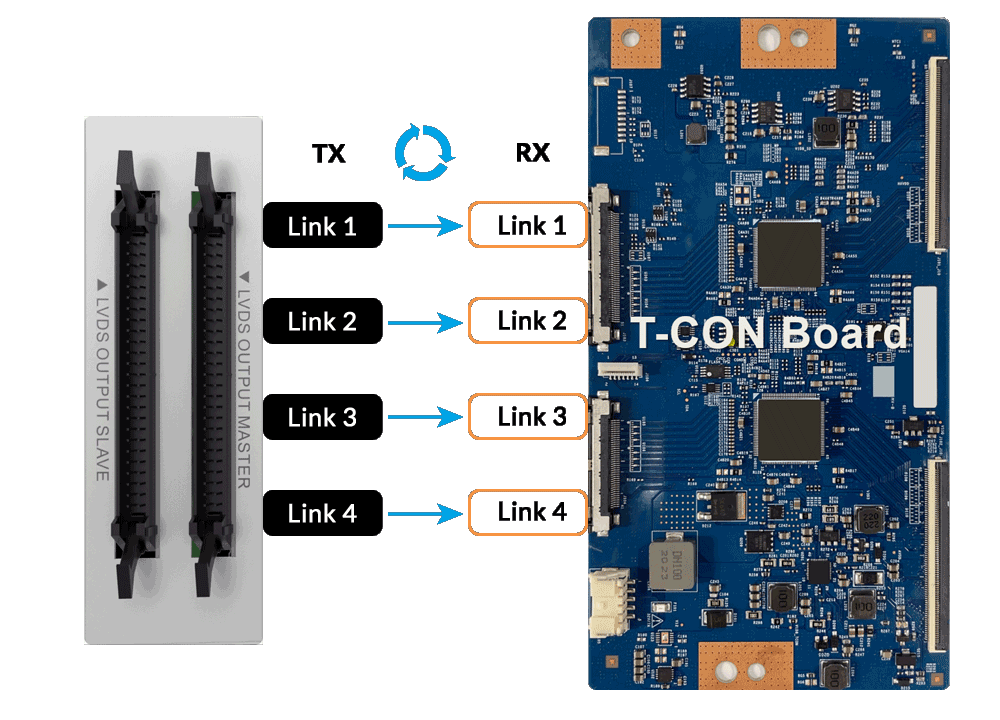

FPD Master软件Link Change功能，提供用户在实体连接线材与逻辑内容变换上更便利的切换，可透过软件编辑将Link 1-4中的内容做硬件输出变换，达到实时验证除错并节省线材插拔及换位的时间。

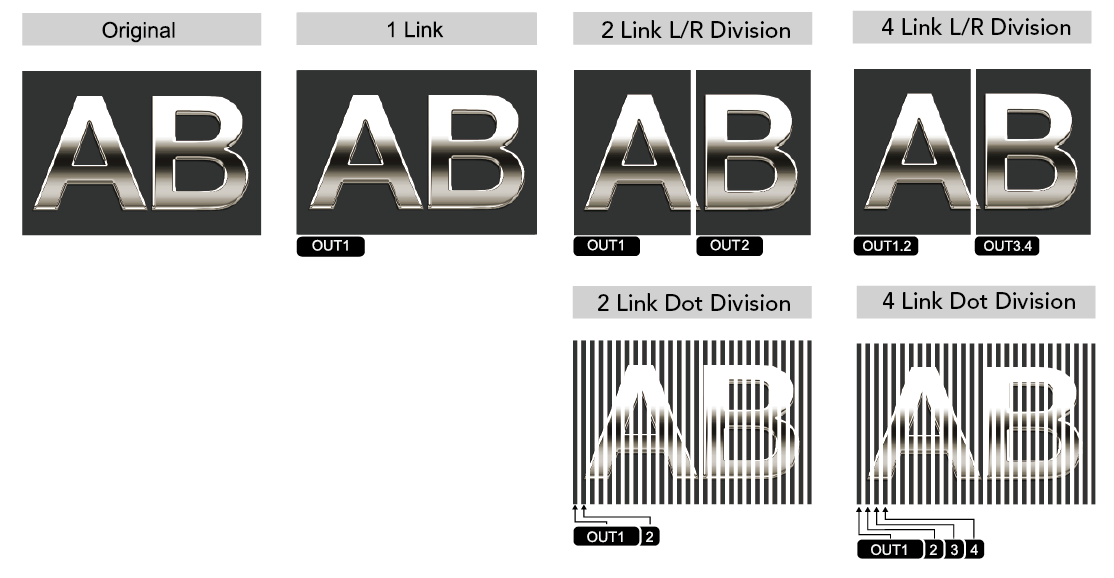

A291800为达到各种显示数据的组成(Data Mapping)，支持多种LVDS信号模式在分割、排列、组合的选择功能，提供用户1 / 2 / 4 Link Mapping，进行左右、奇偶数等在像素多种不同的模式选择。
