| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 2238 | 视频信号图形产生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223800 | 12G-SDI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223801 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223802 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223803 | Analog 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223805 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223806 | DVI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223808 | 电源模块*Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223809 | Audio Test Module *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223810 | USB-C 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223812 | HDMI 8K媒体播放器模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223813 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223814 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A240001 | 远端控制器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍
以下内容为本产品初步规格，若有调整恕不另行通知。

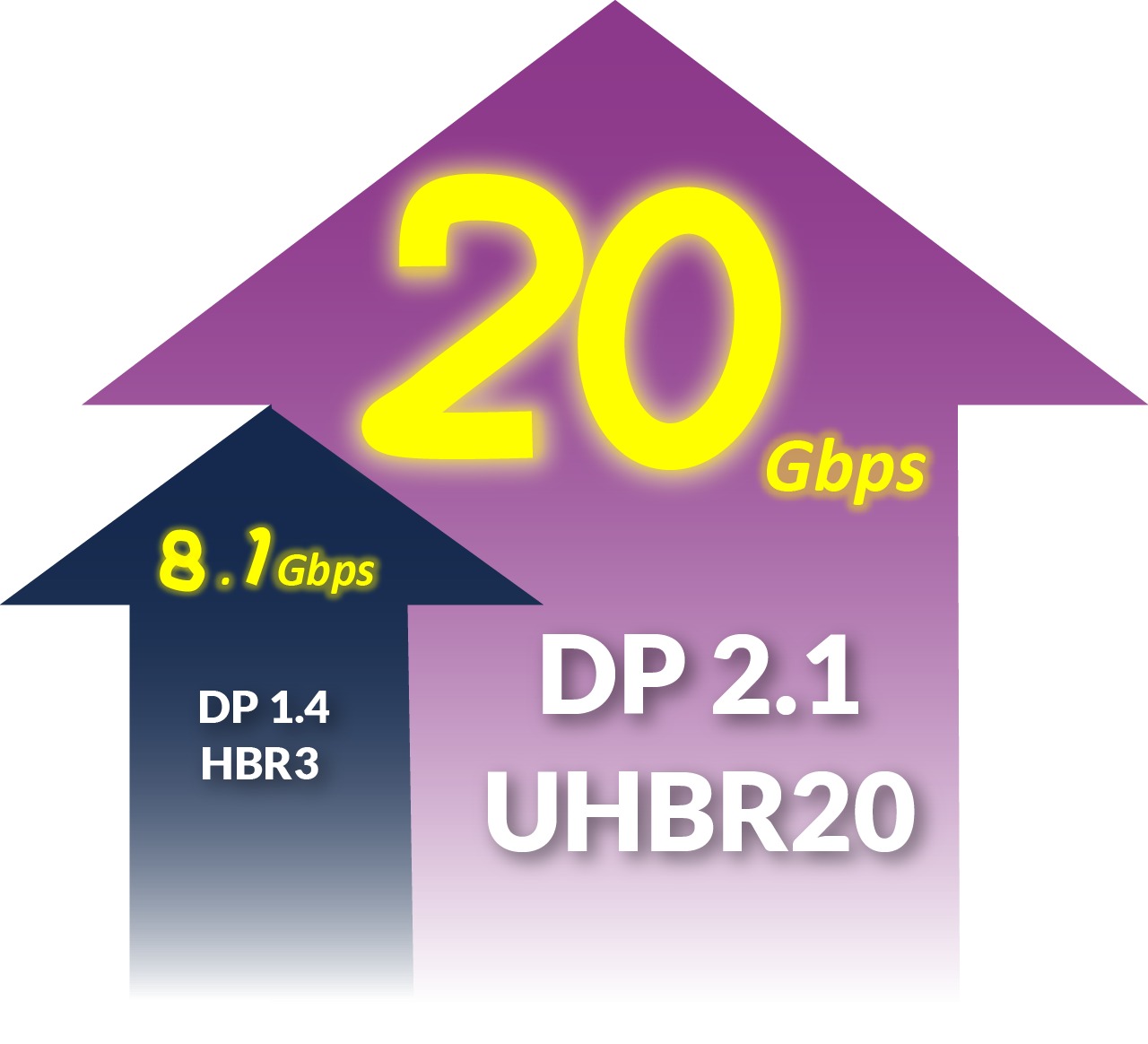

A223813内建高速绘图核心处理器，遵循VESA DisplayPort 2.1 UHBR (Ultra High Bit Rate)音讯/视频标准，以更加有效率的128b / 132b编码方式达成20 Gbps高速率传输，相较于过往DisplayPort 1.4 HBR3 ( High Bit Rate 3)的版本相比，分辨率最高可达16K，并且满足显示器未来性能要求的新功能，最大可达4路通道(Lane Count)进行输出。除了提供用户可设定DP 2.1 UHBR20 (10 / 13.5 / 20 Gbps)传输速率并下容DP 1.4 HBR3 (1.62 / 2.7 / 5.4 / 8.1 Gbps)的传输速率，涵盖现今及未来DisplayPort完整测试需求之功能。
*依实际应用为主
DisplayPort与USB-C输出接口皆可支持DisplayPort2.1达20 Gbps/Lane传输速率，在4 Lane总频宽达80Gbps传输量，若搭配DSC模式可达成超高规格16K@144Hz分辨率图像输出，提供电竞、医疗、串流等未来高速率图像检测需求。

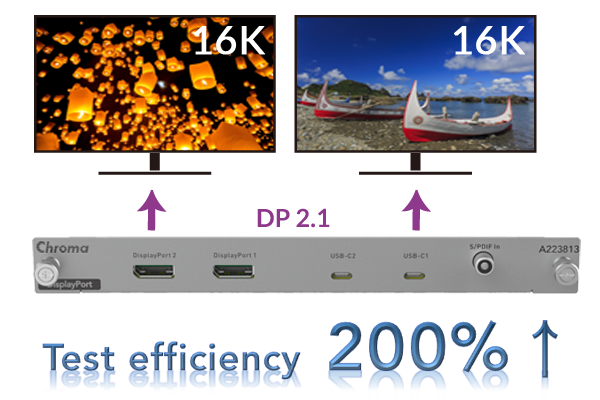

为提升测试效能及检测比对，A223813创新设计2x2内建2个独立绘图引擎与DisplayPort / USB-C两种输出接头，并可同时和分时达到最高传输速率，等同于可检测2台或2组被测物在不同Timing与Pattern内容，大幅提升检测效率，例如可同时比对2台被测物的画质/画素/ 时序等，或在同一台被测物下确认端口切换功能/ 性能/ 相容性。为强化比对功能可开启视窗(OSD)显示并区分个别的检测状态以利用户了解测试期间的画面变化过程。
*此功能为F/W 3.03A或更新版本支持

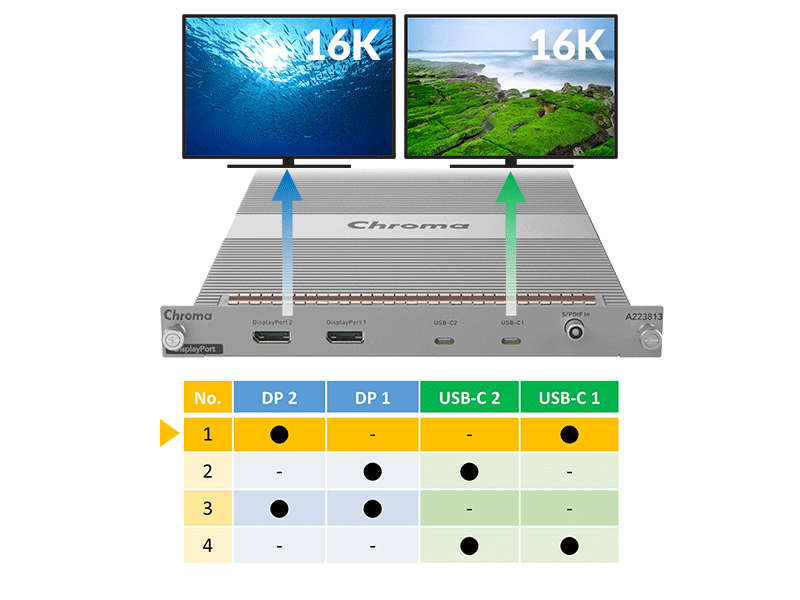

A223813支持4种DisplayPort和USB-C接口输出切换功能，DisplayPort端口和USB-C端口皆支持最高20 Gbps输出，用户可在不插拔实体线材的情况下，进行切换不同的接口输出，以节省检测时间及降低插拔线材的损耗，提高整体检测效率。

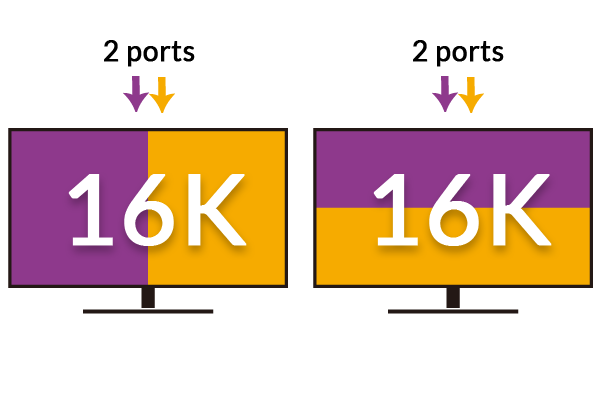

A223813可透过4+4 Lane的应用，支持DisplayPort与USB-C独立输出接口，在单一萤幕影像以上下/ 左右画面分割(image division)方式，双输出合并最高可达16K@288Hz (with DSC Mode)分辨率，提供多元的检测应用模式。

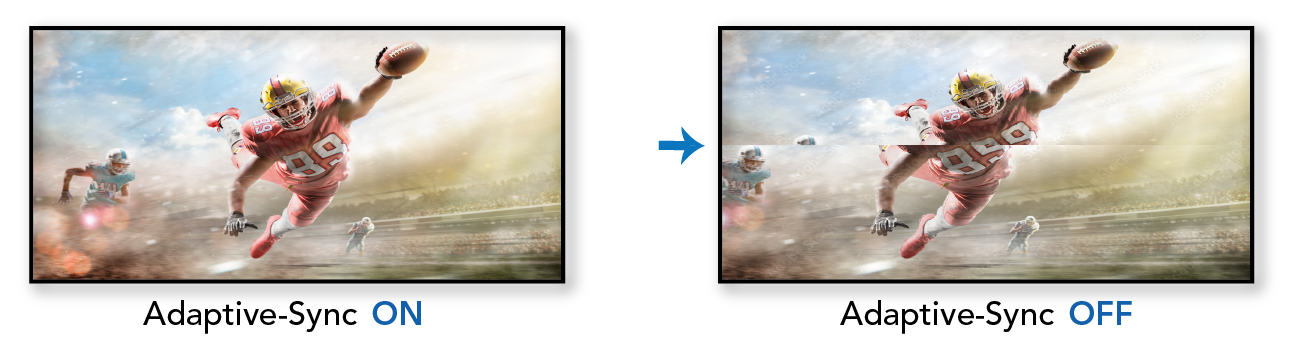

Adaptive-Sync主要功能是改善画面延迟、图像撕裂等问题，其中应用之一为满足电竞影像快速变化需求。电竞影像的帧率(Frame rate)通常会随时变化，而Adaptive-Sync功能会根据传输图像的影格率(Frames per second, FPS)的变动量而自动调整萤幕本身的Refresh Rate，透过Adaptive- Sync可减少或消除影像延迟、抖动、断续和画面撕裂等现象。

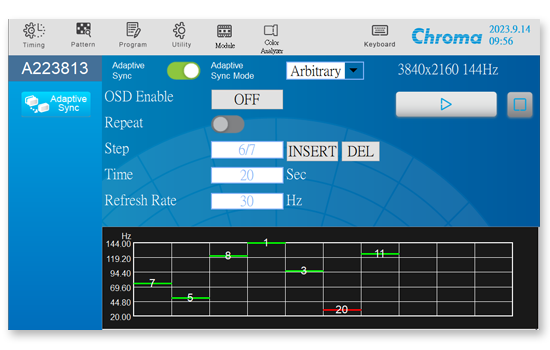

A223813配备4种Adaptive-Sync检测模式分别为：Saw、Ramp、Square和Arbitrary，可让用户在20Hz至560Hz之间任意地调整更新率，模拟玩游戏时显示器可能出现的不同更新率，其中在Arbitrary模式下，用户可以任意设定检测所需的帧率与维持期间的参数组合。
▲ Saw

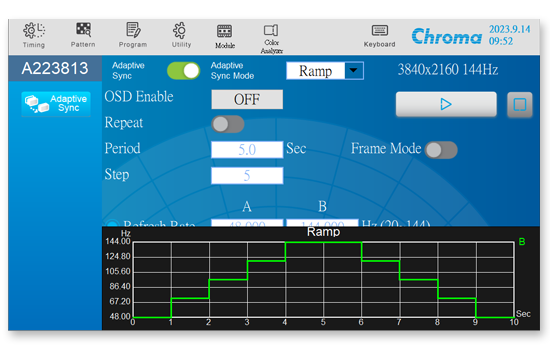

▲ Ramp

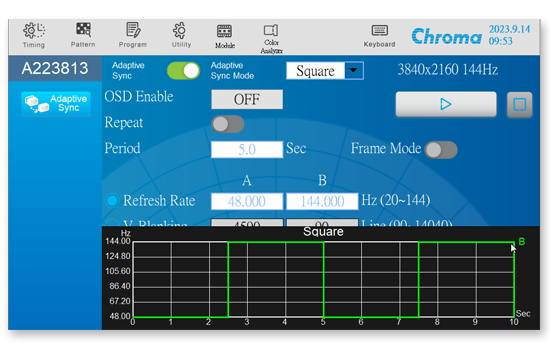

▲ Square
▲ Arbitrary

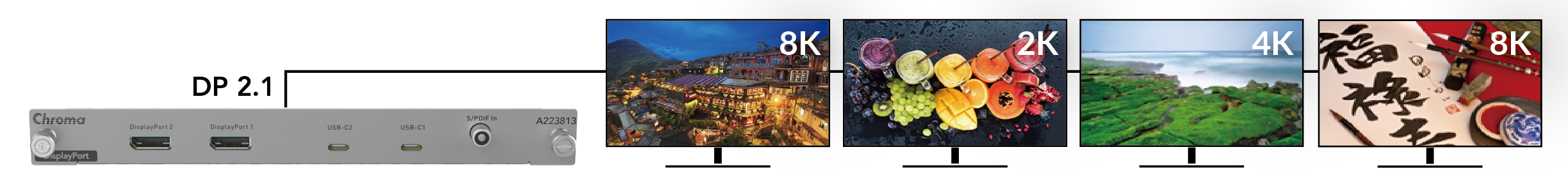

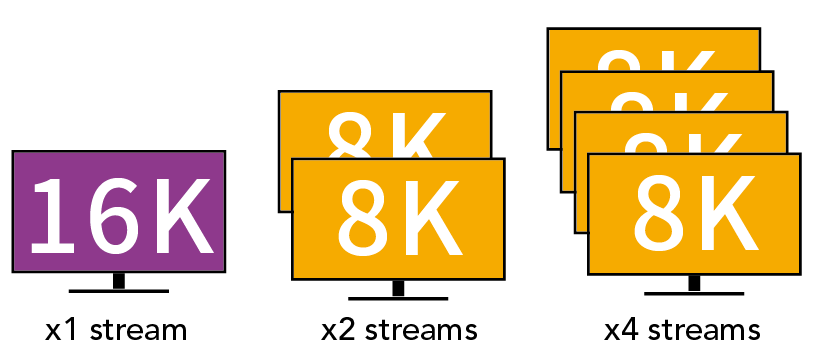

MST(Multi-Stream Transport)多数据码流传输，可透过串连多组显示器进行图像输出，让DisplayPort信号源仅需要一个输出端口即可串联驱动多个显示器，简化线材的相关配置，A223813可支持MST传输规格为同时输出多画面(4 Stream max)最高支持流量达80 Gbps。
在MST模式下A223813支持连接单端口输出于4个被测物间进行切换功能，当用户在检测被测物时，可透过MST模式的4个独立Stream同时输出不同Timing与Pattern，进行切换不同的接口输出的检测应用。
*此功能为F/W 3.03A或更新版本支持

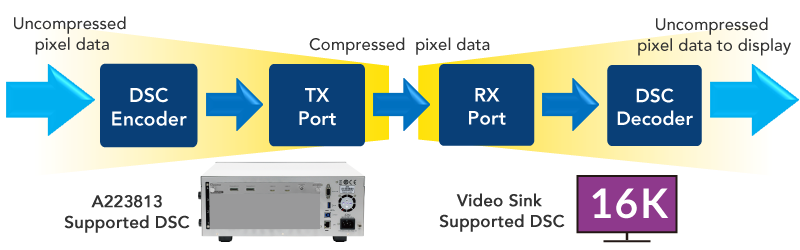

DSC(Display Stream Compression)图像串流压缩功能为VESA协会所制订，A223813 支持VESA DSC 1.2a版本，最大可支持3:1压缩比(@8 bit bpp)。藉由DSC功能，用户可在同频宽条件下传输更大的资料量，在未开启DSC功能的条件下，DP 2.1规范支持最大分辨率至16K@23Hz、4:4:4、8 Bits图像输出，于开启DSC功能之下可高达16K@144Hz、4:4:4、8 Bits的分辨率及色深。
*此功能为F/W 3.01.11或更新版本支持

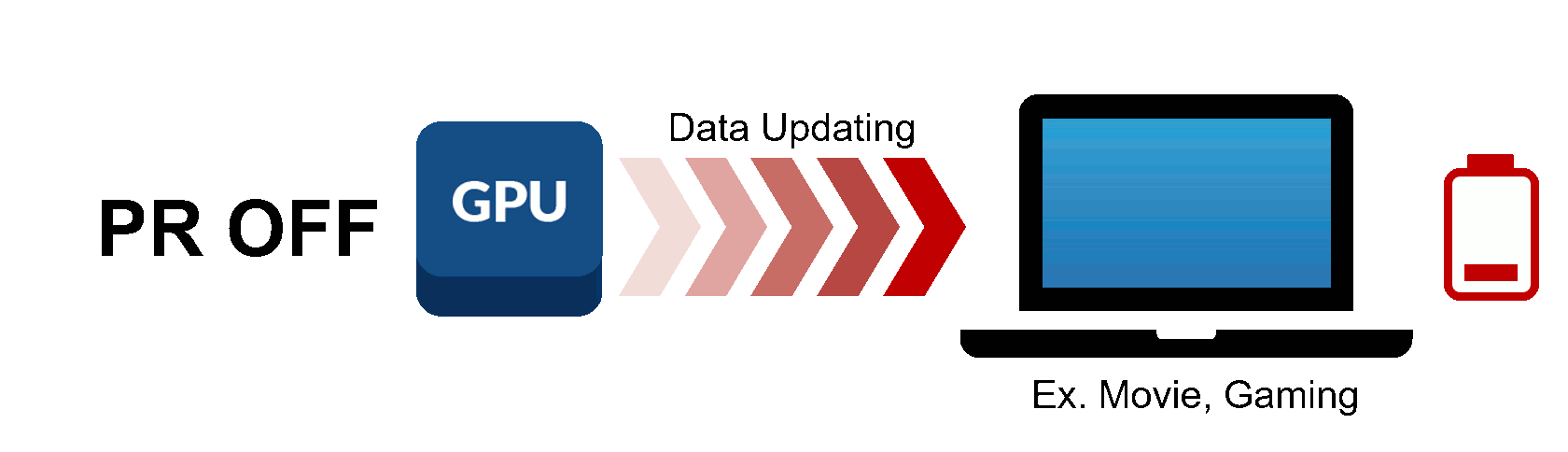

A223813支持DisplayPort 2.1的Panel Replay功能，根据VSC SDP（Video Stream Configuration Secondary Data Packet）所提供的信息传递至指定更新的画面区域，可自行设定5组欲测试的X、Y坐标和范围长宽，同时检测已选取指定要更新的画面位置，能精准并有效率的检测被测物的Panel Replay功能。
*此功能为F/W 3.03A或更新版本支持
A223813提供Compliance Test Pattern，内建OFF / D10.2 / PRBS7 / PLTPAT / CP2520 / TPS4等选项，以利用户进行CTS链路训练(Link Training)的初期验证。

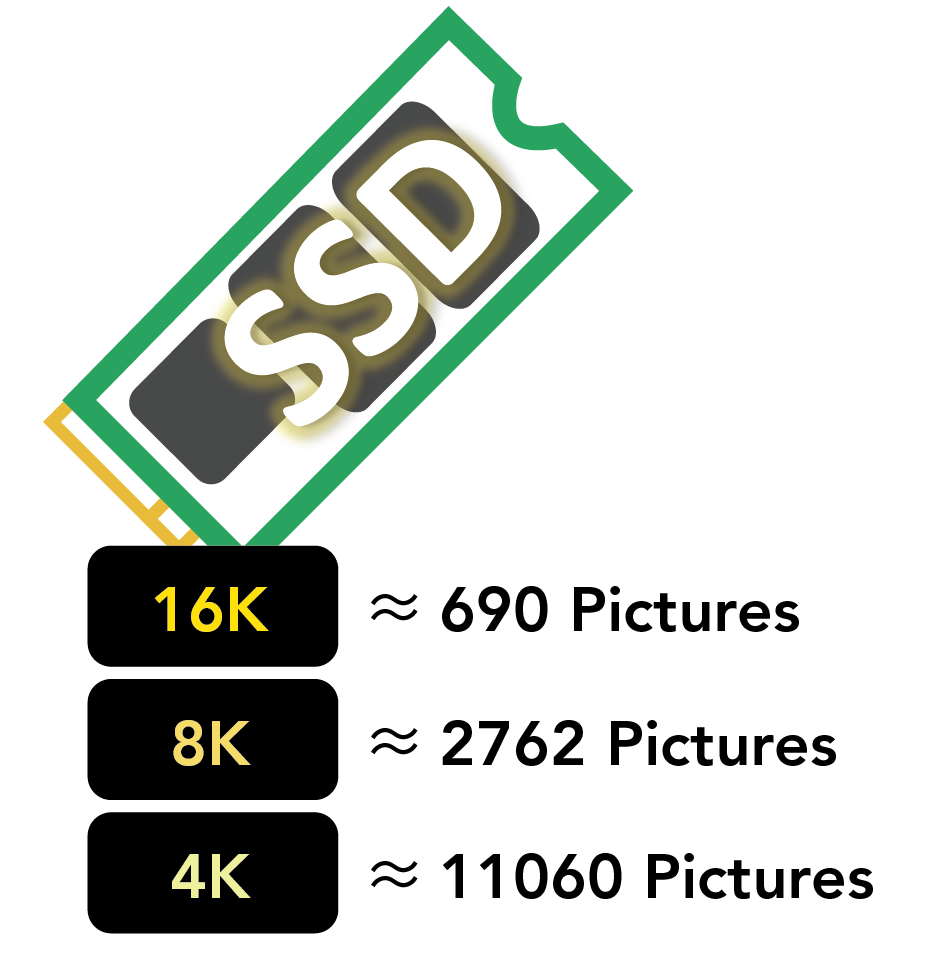

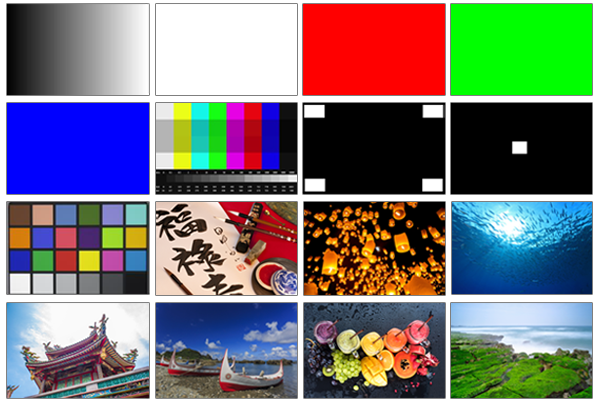

A223813内建固态硬碟(SSD)，依据图片分辨率可内存约690张至11060张图片，除了运用已内建的图片外，用户可自行增加测试图形，满足多样化的测试需求。

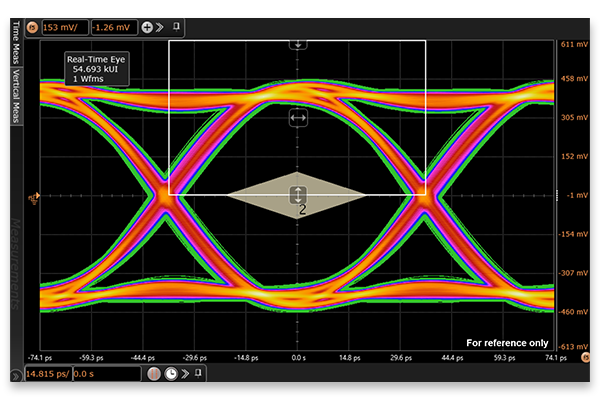

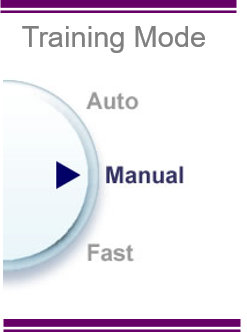

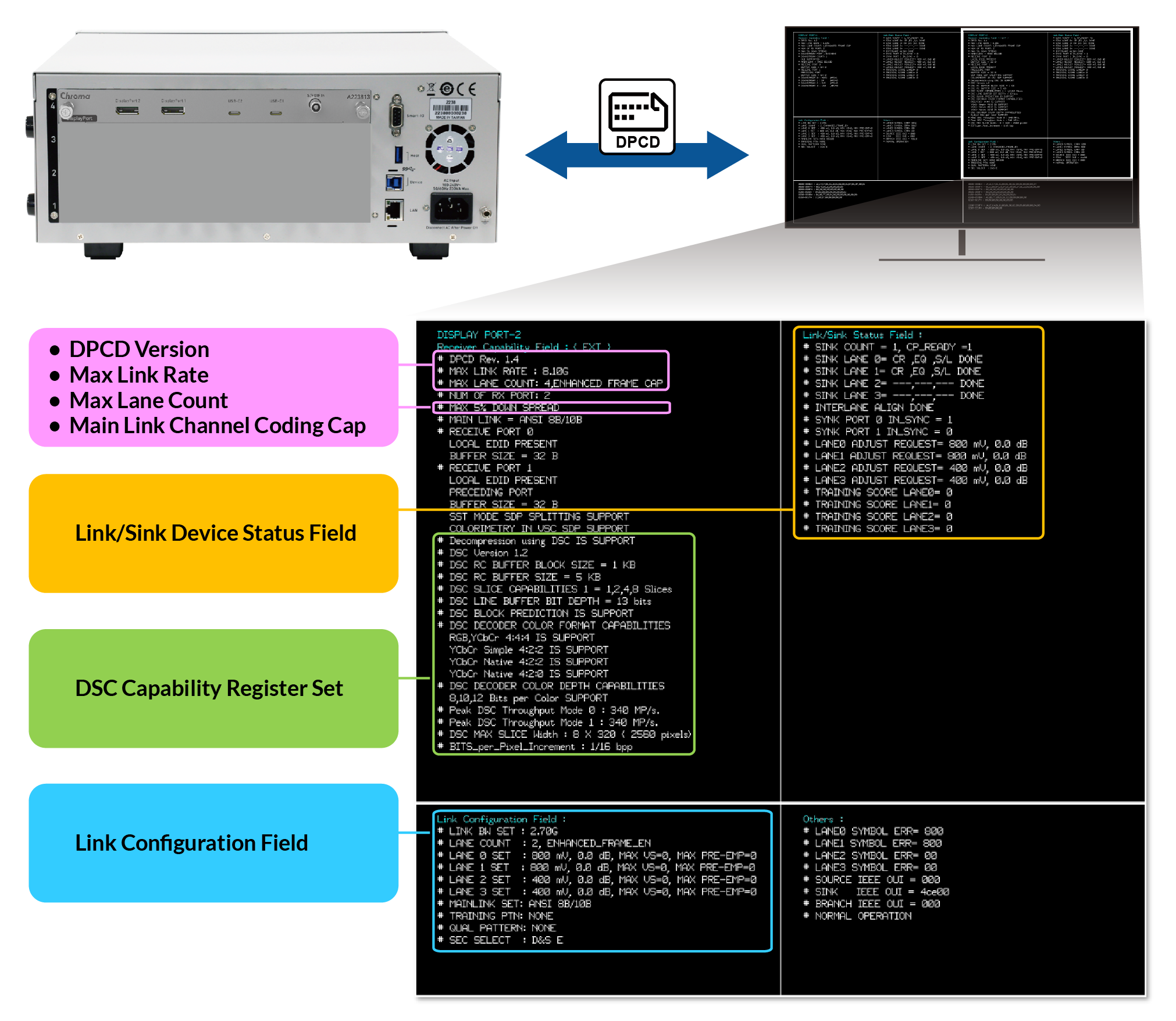

在信号传输的临界测试A223813可透过Training Mode设定自动(AUTO)、手动(MANUAL)与快速(FAST)的模式，支持Lane Count、Swing Level与Pre-Emphasis档位设定，可模拟输出偏移标准讯号之外，以进行被测物极限值的相关测试。
- Lane Count：1 / 2 / 4 lanes
- Swing Level：400 / 600 / 800 / 1200 mV
- Pre-Emphasis：0 / 3.5 / 6 / 9.5 dB

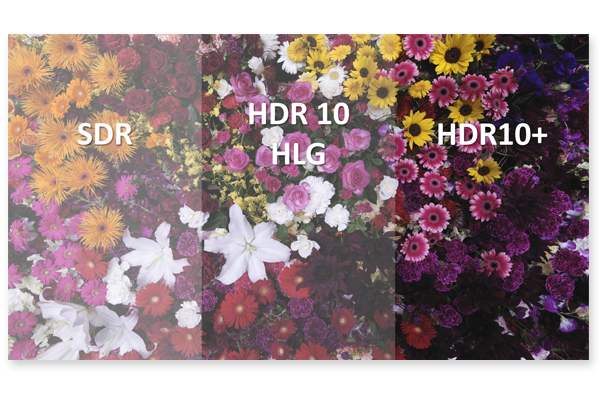

支持HDR (High Dynamic Range)高动态对比度图像输出，A223813的图像输出HDR10+、HLG、HDR10的功能测试项目，主要测试目标为影响消费者视觉感受的因素，用户可自由调整HDR元数据(HDR Metadata)来进行HDR功能的相关测试。内建多种HDR双向测试所需之测试图形，举凡灰阶、彩条、窗型等多种规范测试图，供用户搭配使用。
*HDR10+功能为F/W 3.01.11或更新版本支持

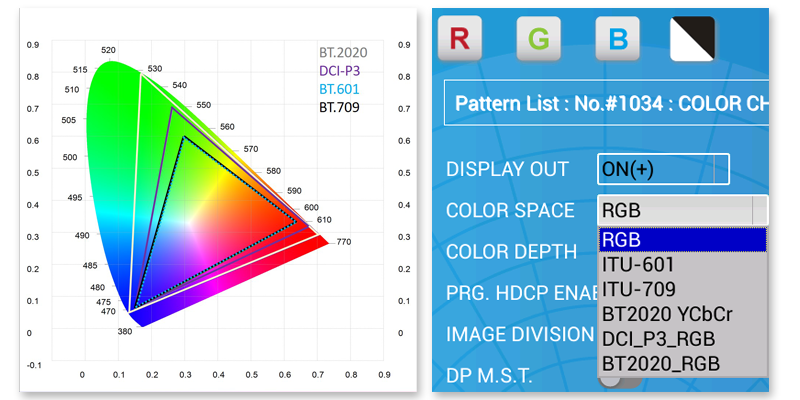

A223813支持多种色域输出，除了基本的色域空间外，亦支持广色域色彩空间(Wide Color Gamut)，包括RGB / ITU-601 / ITU-709 / xvYCC-601 / BT.2020-YC / BT .2020-RGB / DCI-P3 RGB等多种色域。可设定YCbCr4:4:4、4:2:2、4:2:0的色度抽样格式、6 / 8 / 10 / 12 / 16 bits色彩深度，提供更广的色彩范围，实现真正自然色彩且高分辨率的图像画面，提供多样性的色深选择。
HDCP (High-Bandwidth Digital Content Protection)是为确保数位图像与声音于传输时不被拷贝而产生的保护技术。 A223813支持了最新的HDCP 2.3、2.2和1.3版本，可依据不同的使用需求进行版本切换。测试时，相关测试结果会直接于输出画面中显示，用户可以直观的判断HDCP功能的交握结果。

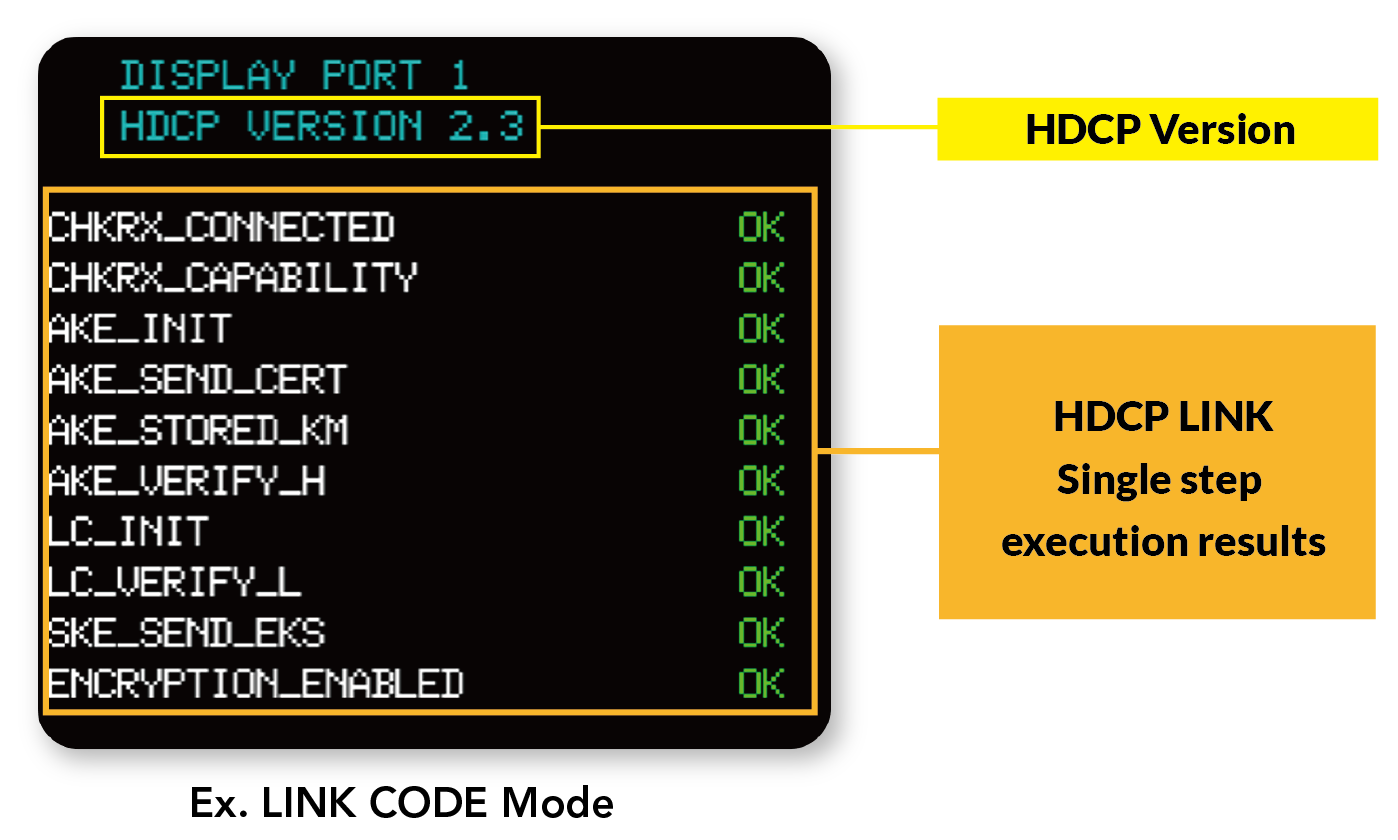

A223813测试时，2个DisplayPort端口可同时各别显示相关测试结果输出于被测物画面中，并具备PATTERN Mode和LINK CODE Mode两种模式。 PATTERN Mode将会自动执行HDCP并将结果显示于画面中；而LINK CODE Mode则是单步执行HDCP流程，当交握流程发生失败时用户可以直观的判断流程问题及可能之原因。
