规格型号价格
规格参数
产品特色
- VDD提供OCP, OVP, UCP, UVP保护机制
- VBL提供OCP, OVP, UCP, UVP保护机制
- 透过RS-485的方式作为沟通方式
- 烧机(老化测试)Log可详细记录烧机过程V/I量测值及机台Status
- 信号依循LVDS规范标准
- 支持1, 2, 4 CH LVDS输出
- 可设定6, 8, 10 bits
- VDD提供过电压/电流保护机能
- 输出设计具有ESD防护组件
产品介绍
27010P-04为讯号模块，主要供客户烧机老化测试使用，透过RS-485搭配PC使用，可提供Panel烧机使用。A270154为LVDS信号模块板，依循LVDS 规范，搭配27010P-04主机，可应用于LVDS烧机检测，提供LVDS Panel标准信号与相关控制。

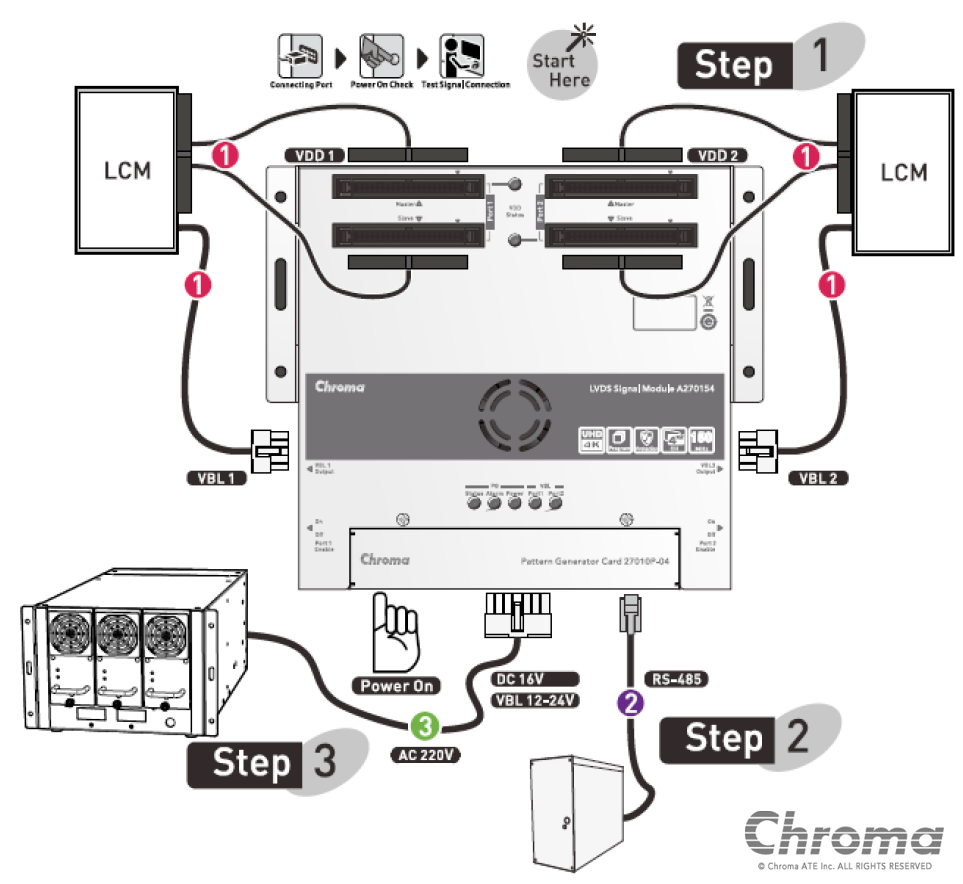

操作简述
- STEP 1：接上Signal, VDD, VBL CABLE
- STEP 2：RS-485线一端接至PC主机，一端接至HUB(A270107)
- STEP 3：接上DC POWER (16V)，最后POWER ON
型号规格
| 型号 | 规格说明 |
|---|---|

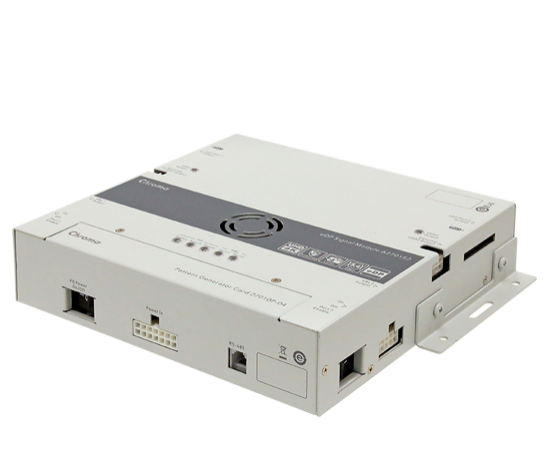

| 27010P-04+A270154 | LVDS信号图像产生卡 |
