- 五合一安规扫描分析仪 (交流耐压、直流耐压、绝缘电阻、直流电阻、脉冲测试)
- 耐压测试 (Hi-pot)
- 交流最大AC 5kV / 直流最大DC 6kV
- 高频接触检查 (HFCC)
- 绝缘电阻测试(IR)
- 最大5kV
- 直流电阻测量 (DCR)
- 直流电阻平衡功能 (DCR Balance)
- 脉冲测试 (IWT)
- 波形取样率 (200MHz)
- 崩溃电压分析模式的2种判定
- 面积比较 (Area)
- 二次微分 (Laplacian)
- 测试模式的7种判定
- 面积比较 (Area)
- 面积差比较 (Differential Area)

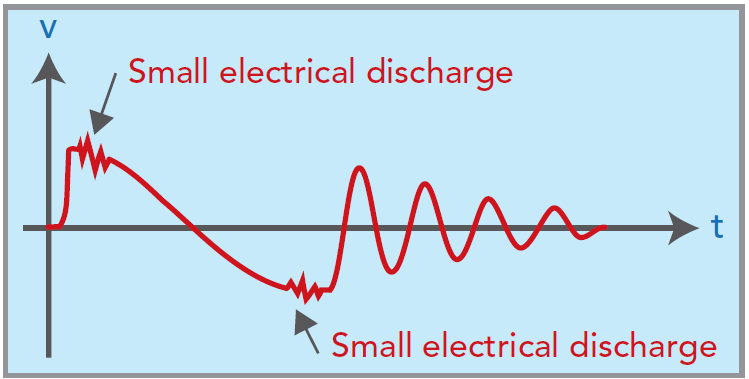

- 颤动量侦测 (Flutter)
- 二次微分 (Laplacian)

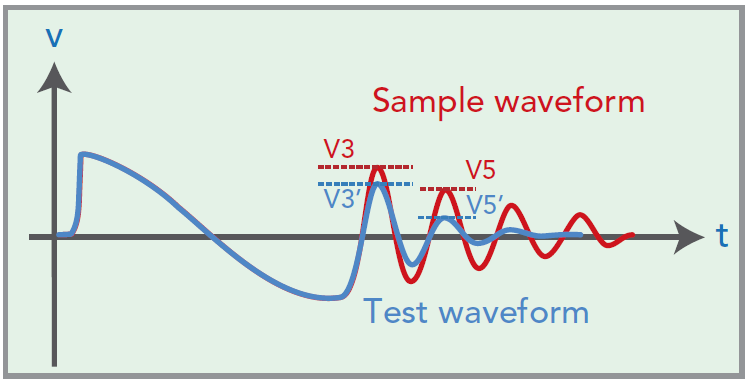

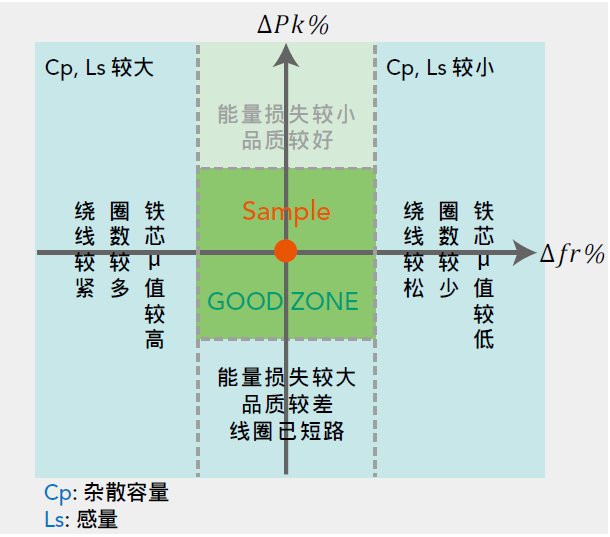

- 波峰差比 (ΔPeak%)
- 谐振面积比 (ΔResonant Area)

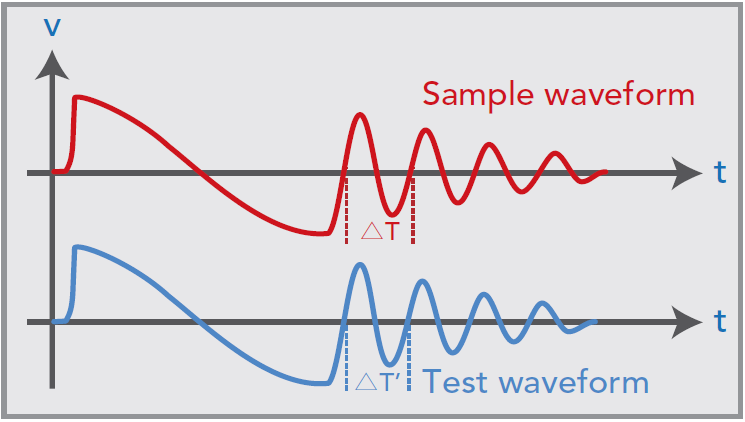

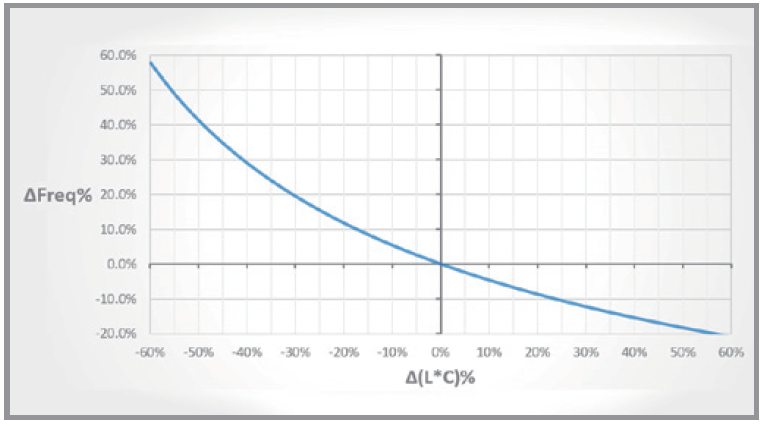

- 频率差比 (Δ fr%)

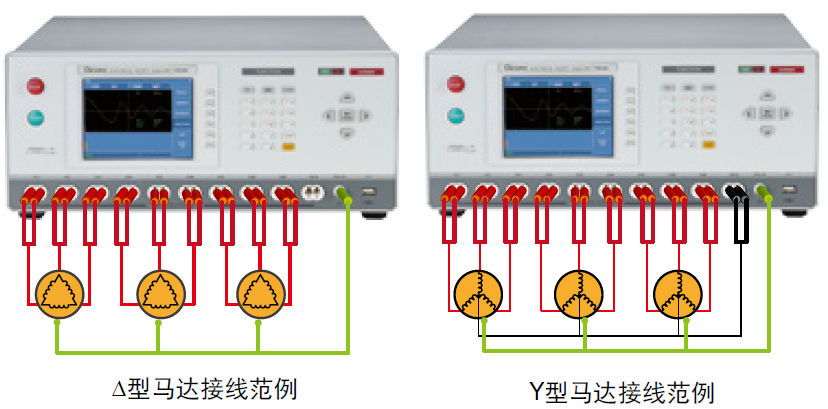

- Δ/Y型直流电阻 (Δ/Y DCR)
- 脉冲测试比较 (IWT CMP)
- 高速接触检查 (HSCC)
- 开路检查 (OSC)
- 支援3302/3252感量、Q值量测 (选购)
- 电感 (Lx)
- 电感平衡 (Lx Balance)
- 人体接地保护功能 (GFI)
- 支援最多40通道扫描测试
- USB资料储存及画面撷取功能
- 标准LAN、USB、RS232介面
- 操作介面 (英文、繁中、简中)

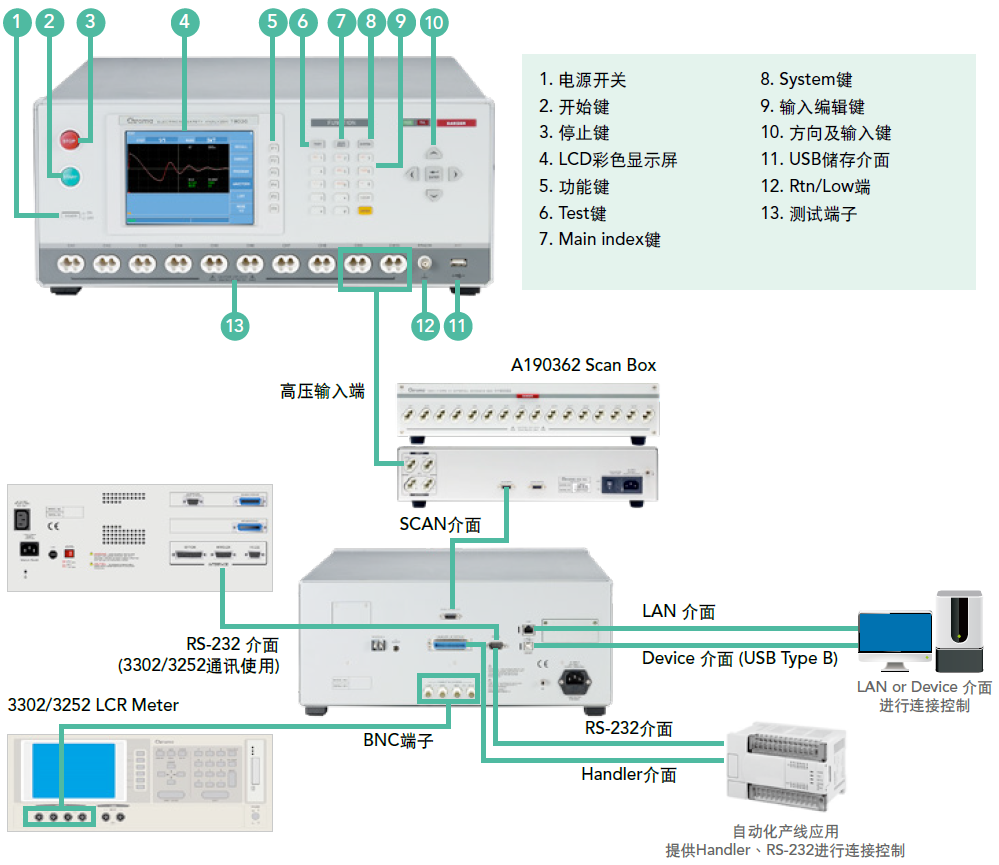

产品介绍

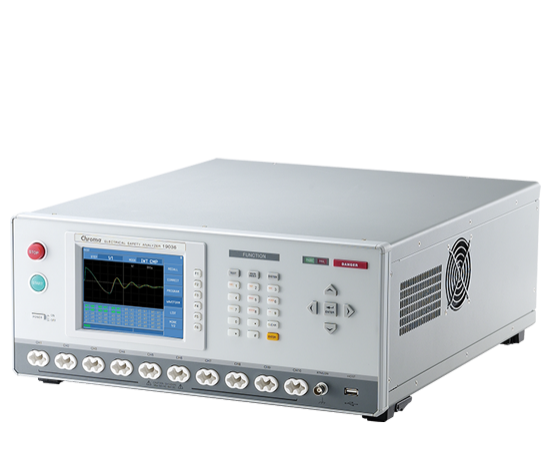

Chroma 19036为绕线元件电气安规扫描分析仪结合了耐压测试 (AC/DC)、绝缘电阻测量 (IR)、直流电阻测量 (DCR) 与脉冲测试( IWT) 于一台单机，拥有耐压测试最高AC 5kV/DC 6kV、绝缘电阻测量最高DC 5kV、四线式直流电阻测量范围2mΩ~2MΩ与脉冲测试最高DC 6kV，且拥有10通道可执行一次多个待测物的扫描测试，搭配外接通道扫描盒最多可达到40通道的多组扫描测试，能节省测试时间及人力成本，并大幅提升生产效率。
电气闪络侦测 Flashover Detection (ARC)
电气闪络的现象是因电位差或电场强度足以导致绝缘材料的内部或表面失去原有的绝缘特性所产生的暂态或非连续性放电。当放电的能量释放足以对产品的绝缘材料造成伤害，绝缘材料就会发生碳化导致导电通路的形成进而使产品短路。如果只以漏电流做为判定条件，将无法检测出会发生异常放电的不良产品，所以需要以电压或漏电流的变化率作为判定的条件，才能有效的检测出会发生异常放电的不良品。因此，电气闪络侦测为耐压测试不可或缺的检验项目之一，19036的AC与DC Hi-pot测试模式也都具备侦测漏电流变化率的电气闪络侦测功能。

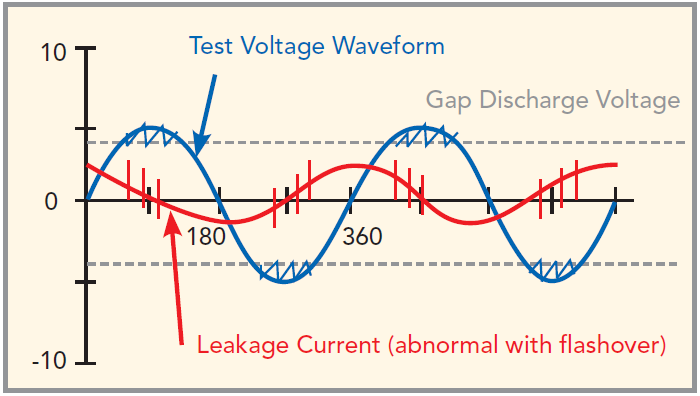

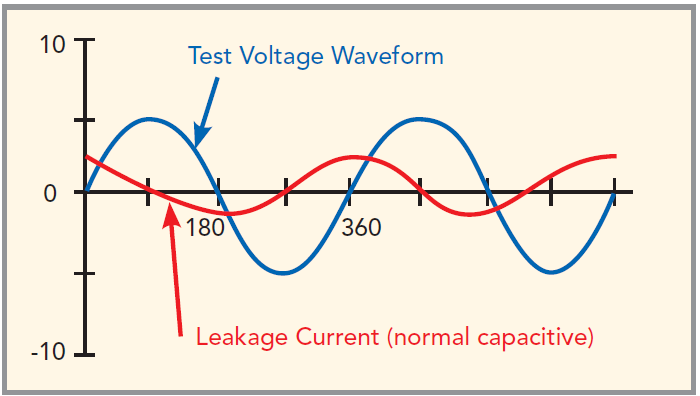

▲ AC耐压测试中未发生及发生电气闪络的比较图
▲ AC耐压测试中未发生及发生电气闪络的比较图
四线式测量/两线式测量 4-wire Measurement / 2-wire Measurement
19036 的10个通道都拥有四线式直流电阻测量(2mΩ~2MΩ)的能力，可提供马达及变压器等多线圈绕组的绕线元件高准确度的直流电阻测量。此外，搭配外接扫描盒最多可支援40通道测量。

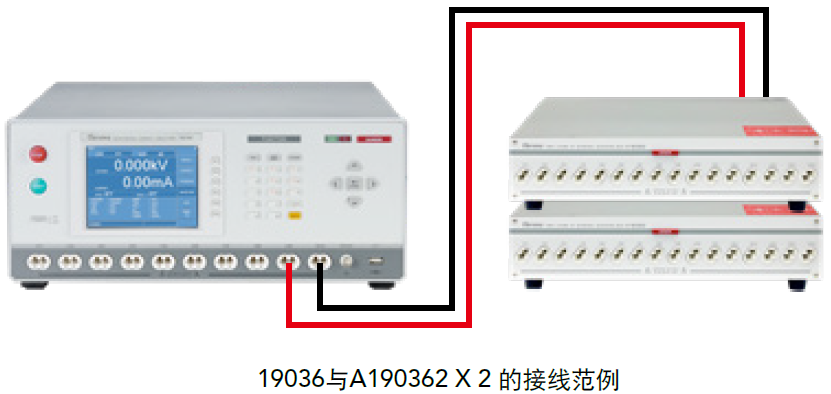

扫描盒：
- 四线式测量：A190362 (搭配四线式高压测试线)
- 两线式测量：A190359 (搭配两线式高压测试线)
直流电阻平衡 (DCR Balance)
马达的直流电阻不平衡时，容易因为旋转不平衡造成较多的能量损耗与颤动，长时间使用会导致品质逐渐不良。直流电阻平衡模式的判定方式是将所有绕组中最大的直流电阻值与最小的直流电阻值比较差异，若差异超过允许的设定范围即判定为不良品，这是马达类产品可靠度测试的有效辅助工具。
温度补偿功能 (Temperature Compensation)
当测量较小的直流电阻值时，常会遇到因为温差所造成的测量差异问题。所以，当环境温度不同时，直流电阻值的量测结果会随着温度的不同而有所差异。19036的温度补偿功能(Temp. Compensation)搭配温度探棒并透过温度系数将测量到的直流电阻值换算为目标温度下的电阻值，减少温度差异所造成的影响。
高速接触检查 High Speed Contact Check (HSCC)
当测试回路发生开路时，不良品可能会被误判为良品，导致测试的结果无效。若测试回路发生短路时，需于耐压测试前提早得知，减少对治具设备的伤害。高速接触检查可更快速地扫描所有测试回路上的待测物接触是否正常/良好，可让耐压测试前的接触检查比以往更快完成。
开路检查 Open Short Contact (OSC)
开短路检查 (专利号254135) 可侦测测试治具与待测物之间是否有开路 (接触不良) 以及绕组与铁芯间是否有短路。开短路检查的判断标准为测试回路上的电容值，当测试治具与待测物确实接上时，测试回路的电容值就会在允许的范围内。但是当测试治具与待测物未接触时，测试回路的电容值就会低于允许的范围，被判定为开路；当测试治具或待测物有短路时，测试回路的电容值就会高于允许的范围，被判定为短路。
高频接触检查 High Frequency Contact Check (HFCC)
19036的AC与DC Hi-pot测试模式都具备高频接触检查。高频接触检查与开短路检查类似，但是使用较高的测试频率来提高对较小电容值(1pF~100pF)的开短路检查。

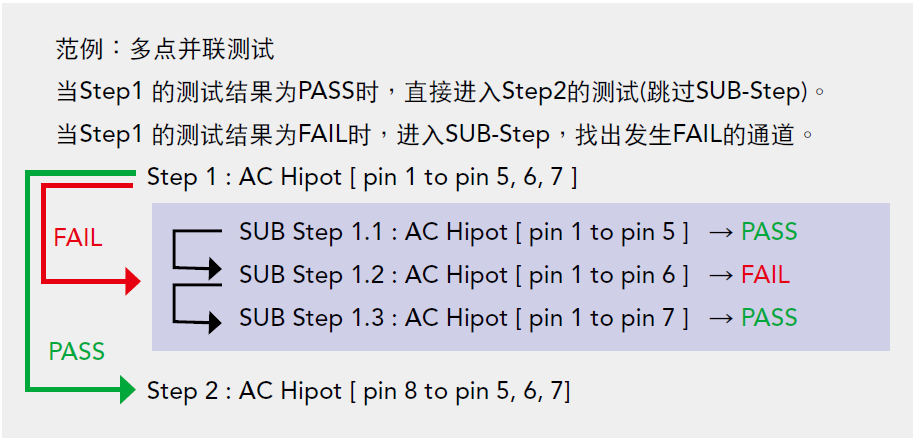

生产线经常为了提升生产的检测速度，以并联的方式同时对多个待测物 (测试点) 执行耐压测试，但当并联测试的结果为不良时，因难以区分各别产品为良品还是不良品，导致需将这些产品移至后测站来区分良品与不良品，反而增加测试站的总数及生产成本。副步骤功能 (SUB-Step)是将主步骤的不良判定 (FAIL) 结果做为触发执行副步骤的条件，所以当主步骤 (并联) 测试的结果为不良时，测试流程才会进入副步骤(单颗)进行各别测试，可快速判断出不良品使产能与检测品质得到最佳化。

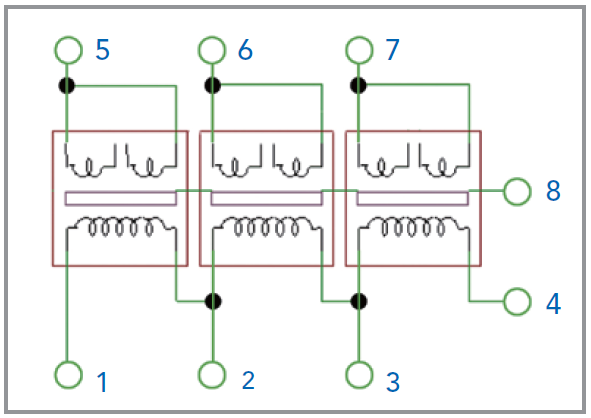

▲ 测试多个变压器的接线示意图
人体接地保护功能 (GFI) 是用来保护测试人员。当测试人员突然发生人体感电的情形时，人体接地保护功能能够立即切断输出来保护测试人员不受电气伤害。人体接地保护功能利用比较返回的总电流 (i2) 与机器Return端的电流 (i1) 来侦测从地端 (Earth/GND) 流回机器的电流 (iH) 大小。当从地端流回的电流 (iH) 大于0.5mA (Typ.) 时，则会立即切断输出。

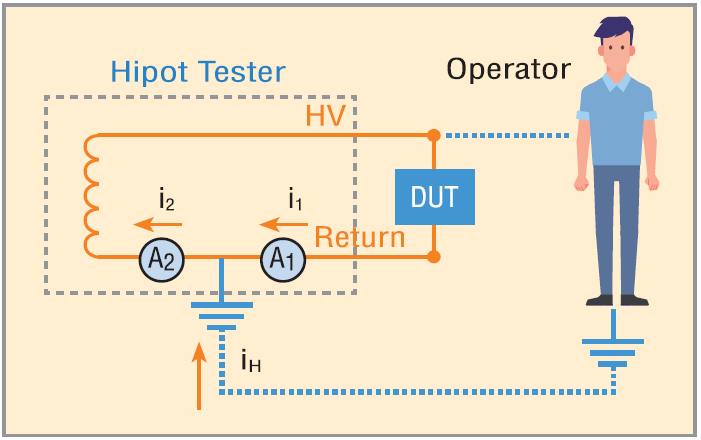

▲ 人体接地保护功能的示意图

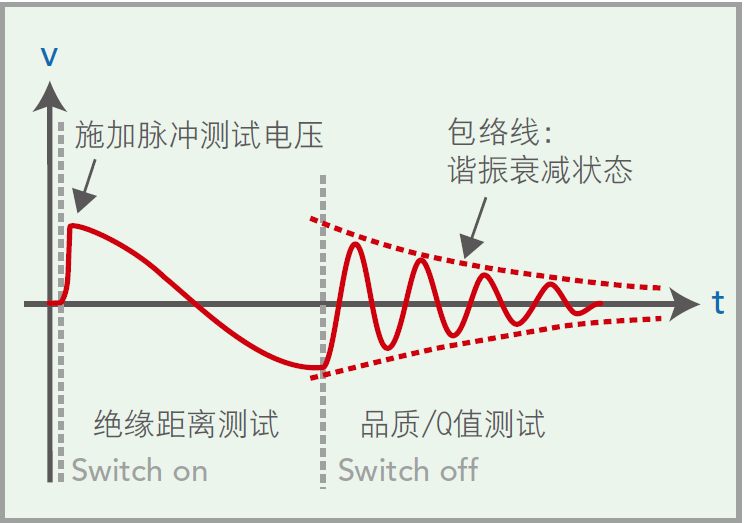

『脉冲测试』是使用合适的测试电压对绕线元件施加一个『非破坏性』、高速、低能量的脉冲电压，藉由分析／比对待测物与样品之等效波形的差异达到判定待测物为良品或不良品。对绕线元件施加脉冲测试主要是为了找出绕线元件的潜在缺陷，例如：层间短路、电晕放电等，也可利用待测物自体的杂散电容与电感所产生谐振波形的振荡衰减状态来判定产品品质，此震荡衰减的状态表现了待测物的线圈在工作时的能量损耗状态。在开关导通 (ON) 时，脉冲电压会施加在待测物上，利用施加在待测物上的测试电压检测待测物圈与圈之间的绝缘距离是否足够；在开关截止 (OFF) 时，待测物会与自体的杂散电容产生谐振，利用自体谐振波形的衰减状态对待测物的品质进行检测。

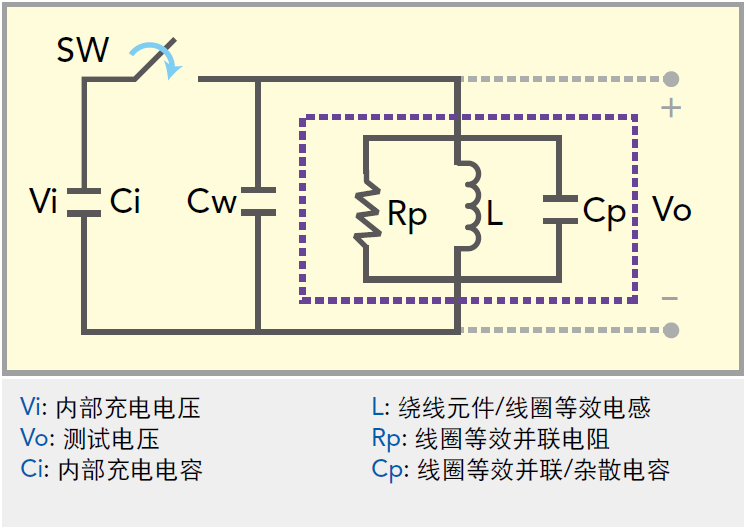

▲ 脉冲测试的等效电路图

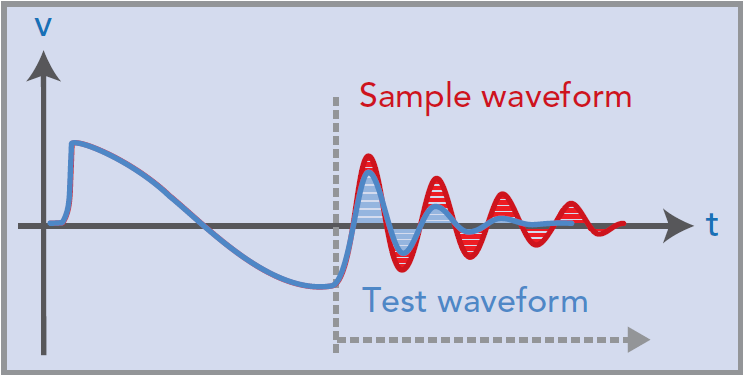

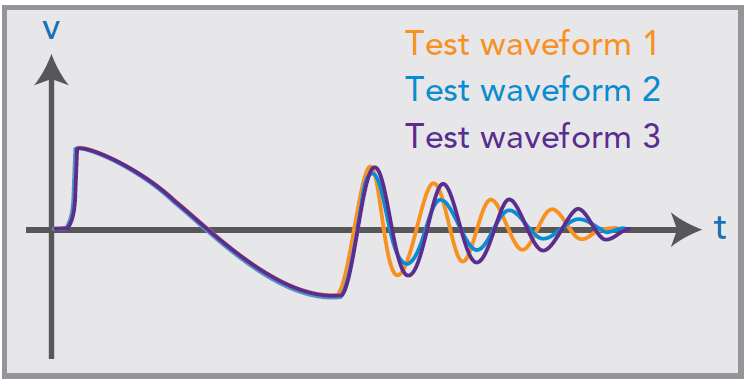

▲ 脉冲测试波形的示意图

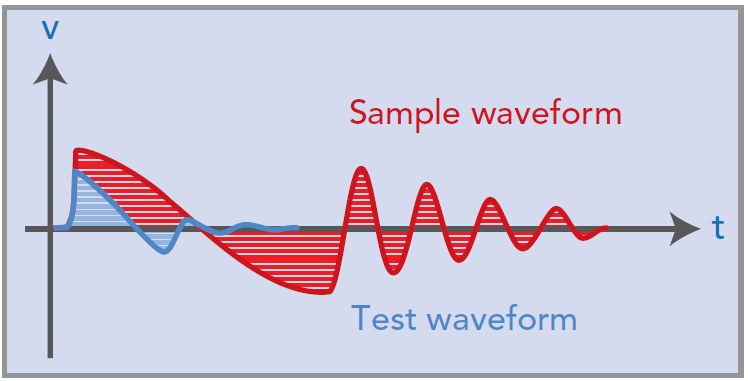

面积比较 (Area)

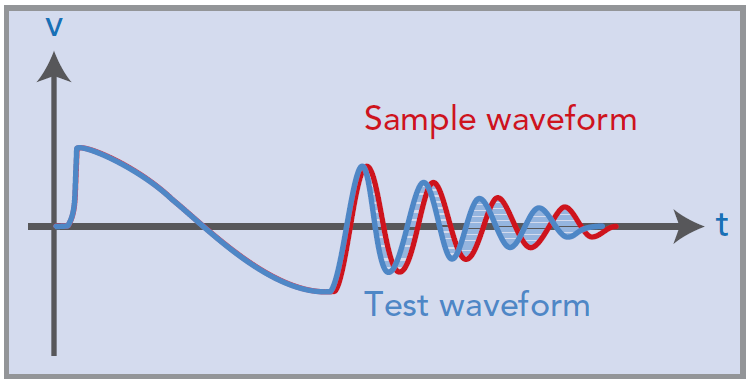

当开关导通时，脉冲电压会施加在待测物上，待测物会与测试回路上的电容产生谐振，利用电压的峰值对待测物圈与圈之间的绝缘距离进行检测。当待测物圈与圈之间的绝缘距离不足以承受脉冲测试的电压时，圈与圈之间就会发生放电，导致谐振波形的总面积变小。
