一、概述

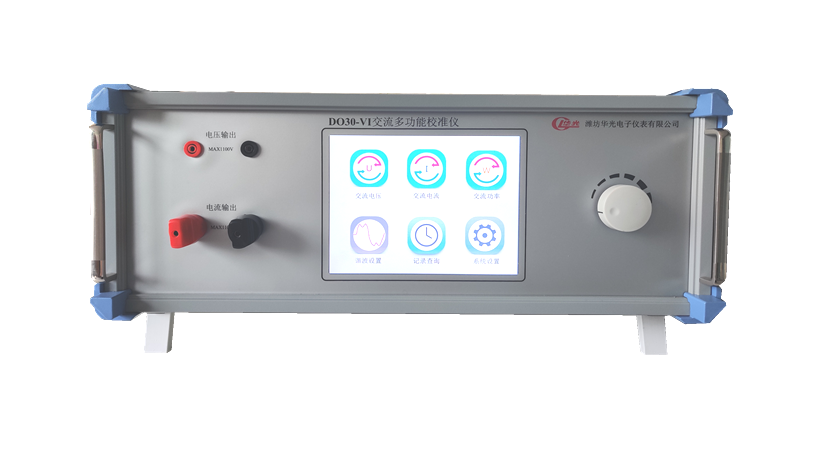

DO30-Ⅵ交流多功能校准仪是一款多量程、宽范围、高精度七位半输出并显示的多功能精密校准器。该仪器可通过大屏幕彩色触摸屏显示，方便用户手动检测。该仪器可输出高准确度的交流电压/电流、交流功率以及带功率因数控制的交流功率等功能，适用于检定或校验0.1级以下的各种交流电压表、交流电流表交流、功率表、功率因数表、相位表、频率表、交流功率分析仪等标定器件，亦可作为交流标准源使用。该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》的相关要求，可广泛应用于工矿企业、计量、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研的计量标准及仪表维修工作等。
二、主要功能及特点
本仪器可校验的仪表如下：交流指示仪表，交流电压表，交流电流表，单相交流功率表，交流功率分析仪，交流钳形表等。
2.1交流电压输出最大1100 V,电流最大110A,交流频率范围：45Hz～1kHz。
2.2可准确输出交流有功功率、无功功率、视在功率、功率因数等。
2.3 可通过软件自动记录电量的最大值、最小值，计算平均值、标准方差，分析稳定度。
2.4负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
2.5输出具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。
2.6配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
2.7输出具有完善的软硬件保护功能（过载保护、电压短路保护、电流开路保护、过热保护等），提高设备长期使用可靠性。
2.8 谐波2～31次，幅度0～40%，各次谐波相位细度0.010·N（N为谐波次数)
三、主要技术指标
注：以下指标测试环境温度均为20℃±2℃。
3.1交流电压技术指标
|
量程 |
分辨力 |
短期稳定性 （%RG/min） |
一年内准确度 ±（读数值%+满量程%） |
失真度 |
负载 能力 |
|
|
45-200Hz |
200-1000Hz |
|||||
|
100mV |
0.01mV |
0.01 |
0.03%RD+0.02%RG |
0.03%RD+0.02%RG |
<0.2% |
600mA |
|
1V |
0.01mV |
0.005 |
0.02%RD+0.01%RG |
|||
|
30V |
0.1mV |
|||||
|
300V |
1mV |
150mA |
||||
|
1000V |
10mV |
0.01 |
0.03%RD+0.02%RG |
50mA |
3.2交流电流技术指标
|
量程 |
分辨力 |
短期稳定性 （%RG/min） |
一年内准确度 ±（读数值%+满量程%） |
失真度 |
负载 能力 |
|
|
45-200Hz |
200-1000Hz |
|||||
|
2mA |
0.01μA |
0.01 |
0.03%RD+0.02%RG |
0.03%RD+0.02%RG |
<0.2% |
60V |
|
10mA |
0.1μA |
|||||
|
100mA |
1μA |
0.01 |
60V |
|||
|
2A |
0.01mA |
|||||
|
20A |
0.1mA |
6V |
||||
|
50A |
0.1mA |
0.01 |
1.5V |
|||
|
100A |
1mA |
3.3功率、功率因数、相位、频率技术指标
|
项目 |
范围 |
准确度 |
||
|
交流功率 |
电压量程与电流量程的组合 (电压≥30V，电流≥0.01A） |
有功功率（|cosφ|≥0.5） |
≤0.05%FS |
|
|
无功功率（|sin|φ≥0.5） |
≤0.08%FS |
|||
|
功率因数/视在功率 |
1～-1连续可调 |
＜0.05%FS |
||
|
相位 |
0～360° |
＜0.02°（调节细度0.001°） |
||
|
频率 (正弦波) |
45Hz～200Hz |
＜0.02% |
调节细度：0.0001Hz |
|
|
200Hz～600Hz |
＜0.03% |
|||
|
600Hz～1000Hz |
＜0.05% |
|||
交流功率考核范围：
