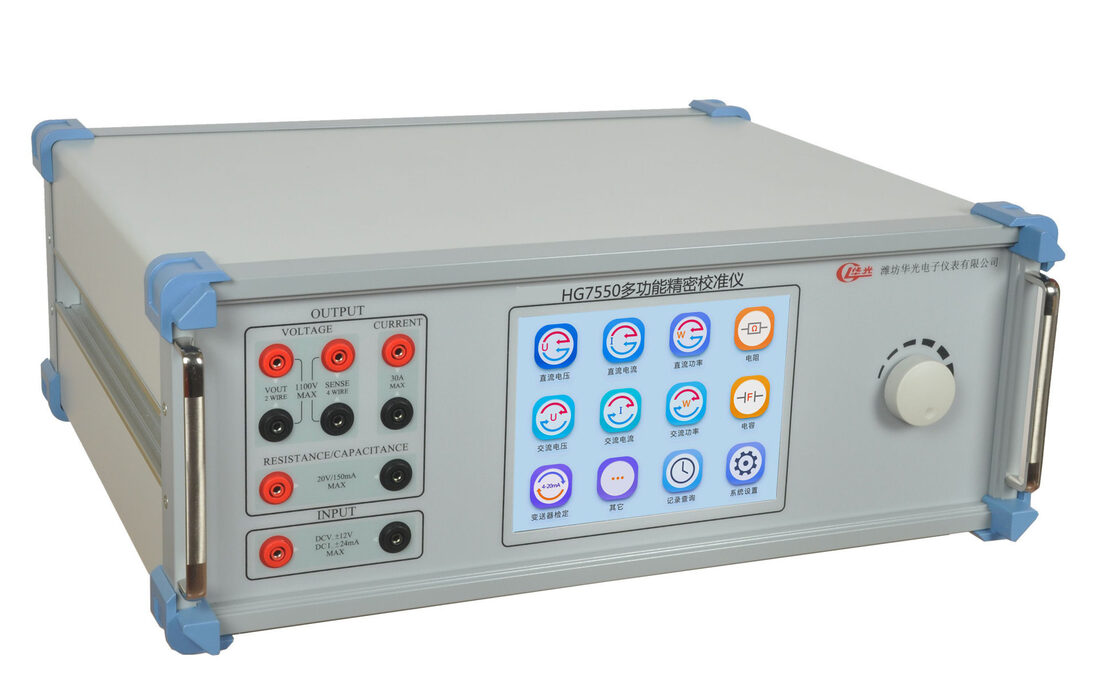

HG7550多功能精密校准仪

一、概述

HG7550多功能精密校准仪是一款多量程、宽范围、高精度七位半输出并显示的多功能精密校准仪。该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因素控制的交流功率，同时具有电阻模拟、电容模拟和直流电压电流测量等功能，适用于检定或校验0.05级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表、各种电力测量变送器等标定器件，亦可作为标准源使用。该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。

二、主要功能及特点

本仪器可校验的仪表如下：指示仪表，交流电压表，交流电流表，单相交流功率表，直流电压表、直流电流表、直流功率表，电阻表、电容表、钳形表*等。

2.1交直流电压输出1000V，最大1100 V；电流输出50A，最大60A。交流频率范围：45Hz～1kHz。

2.2模拟电阻范围：0～200MΩ; 模拟电容输出范围：0.1nF～200uF;连续可调。

2.3 变送器测量范围：0～±12V; 0～±24mA。

2.4 可准确输出直流功率，交流有功功率、视在功率、功率因数。

2.5负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。

2.6输出具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。

2.7配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。

2.8 *可选配25T/50T的线圈，最大可产生2000A的等效电流，用于校准交直流钳形表。

2.9输出具有完善的软硬件保护功能，提高设备长期使用可靠性。

三、主要技术指标

3.1直流电压技术指标（20℃±2℃）：

3.2直流电流技术指标（20℃±2℃）：
