规格参数
用途、特点

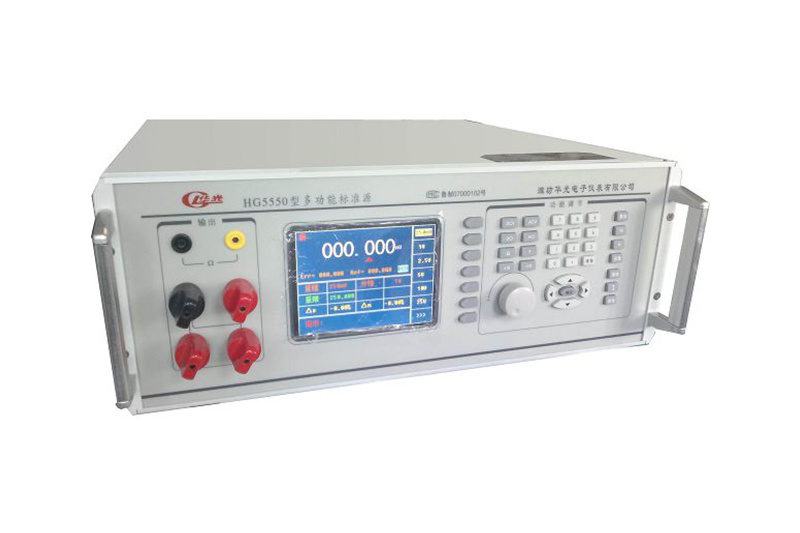

1.1 HG5550型多功能标准源（以下简称标准源）是表源一体式五位半LCD背光液晶（320*240）屏数字显示输出值，并可同屏显示被检表误差、误差修正值、设置被检表量限值、被检表分格检测量、步进调节量、频率、档位及测试状态提示等参数和项目。具有良好的人机对话方式的交直流电压，电流标准源。另设有10Ω~
10MΩ数字合成电阻发生器，方便校准电阻表及万用表电阻档。备有RS232接口，实现数据自动处理和双向通信功能。
1.2 标准源以单片机为核心，采用数字化技术、大环路稳幅跟踪、 真有效值转换，大功率功放、自动保护闭壳式自校准等先进技术。使其稳定性好、准确度高、线性度优、量程宽、安全可靠、适用性强等特点，输出幅值调节设有数字键、编码器和分格步进式三种调节组合，使其控制灵活，反应速度实现连续和定值输出的不同需求。操作更加便捷实用，是DO30系列校准仪的更新换代产品，填补国内同类产品空白。
1.3 标准源适用于检定、校验四位半数字三用表，各种相应精度的电流、电压表头、多用表，电阻表及标定器件。亦可配合高等级标准表做高等级测试电源使用。广泛应用于工矿企业、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修等。
技术参数
八小时稳定度：AC﹤满量程的0.02%
DC﹤满量程的0.01%
作精密测量时仪器需预热两小时。
交流失真度： ﹤0.5%
直流纹波系数：﹤0.5%（额定输出时）
输出频率及误差范围：25Hz~3kHz。准确度<1%。
输出电压、电流以及标准电阻的范围及准确度（23℃±2℃）如表1：
HG5550型标准源
| 输出项目 | 输出范围 | 额定输出 | 最大输出 | 准确度 |
| 交、直 | 0～75mV～250mV | 10mA | 30mA | |
| 0～1V～2.5V | 20mA | 60mA | ||
| 0～5V～10V～25V～50V | 40mA | 100mA | ||
| 0～100V～250V～500V | 20mA | 60mA | ||
| 流电压 | 0～1000V | 10mA | 30mA | DC：±（读数值的0.02%+满量程的0.01%） |
| HG5520型交、直 | 0～50mA～100uA～500uA～2mA～5mA～20mA～50mA | DC：3V | ||
| AC：36V | ||||
| 流电流 | DC：3V | |||
| 0～200mA～500mA | AC：12V | |||
| 0～2A～5A～20A | 2V | 4V | ||
| HG5550型交、直 | 0～50uA～100uA～500uA～2.5mA～10mA～25mA～100mA | DC：3V | AC：±（读数值的0.03%+满量程的0.02%） | |
| AC：36V | ||||
| 流电流 | 0～250mA | DC：3V | ||
| AC：12V | ||||
| 0～1A～2.5A～10A | 2V | 4V | ||
| 0～50A～60A | 1.5V | |||
| 标 准 | 10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ、10MΩ | 0.25W | ±0.2%+20mΩ | |
| 电 阻 | ||||
| 电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗250VA。 | ||||
| 工作环境：工作环境的温度5℃～35℃，相对湿度﹤80% | ||||
| 工作时间：连续 | ||||
| 外形尺寸：宽×高×深 450×150×480（mm） | ||||
| 重 量：约16kg | ||||
