产品概述

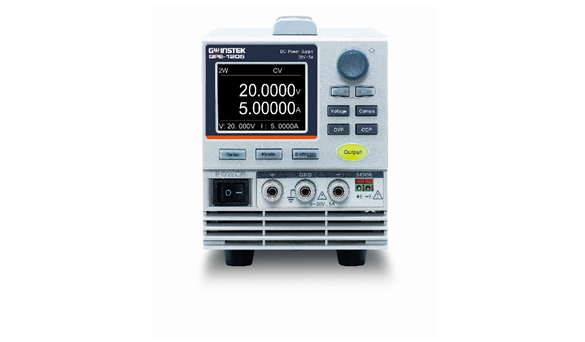

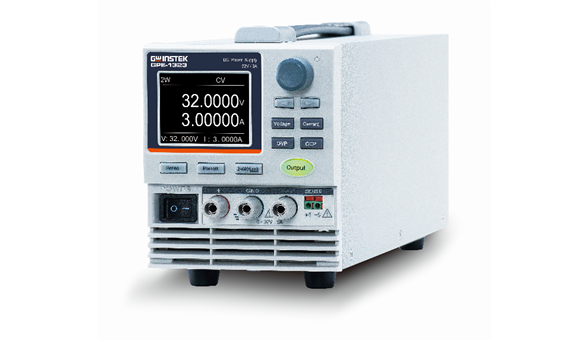

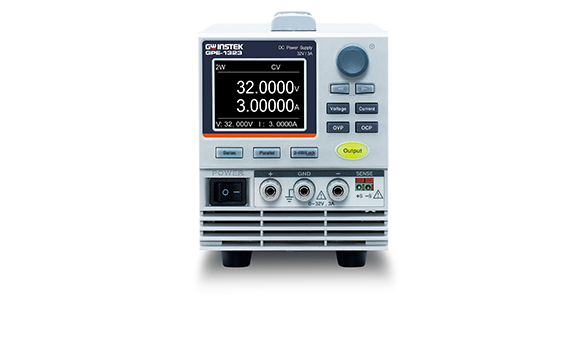

为了满足现代测试需求，固纬电子推出 GPE-1000 系列直流电源供应器，作为 GPS-S 系列的最佳替代方案，提供以更高精度、稳定且智能化的功能设计。该系列有两个机种，GPE-1205 (20 V/ 5 A/ 100 W) 和 GPE-1323 (32 V/ 3 A/ 96 W)，提供灵活的输出功率选择。
相较于旧机种，GPE-1000系列有显著提升，如电压/电流的设定分辨率达 1 mV/ 0.1 mA，回读分辨率提升至 0.1mV / 10μA，大幅提高测试精度。此外，Remote Sense 技术可进行电压补偿，确保电压精准输出；主从串联/并联功能则能提供更高电压或电流，适用于更高功率测试。
安全性方面，GPE-1000系列内建多重保护机制，包括 OVP、OCP、OTP 及极性接反保护，确保测试设备安全。其 2.4 吋 TFT-LCD 显示屏幕能清晰显示电压与电流数据，并具备面板锁定功能，防止误触。此外，温控风扇设计有效降低噪音，提升测试环境的舒适度。
GPE-1000系列支持机架 GRA-441-J/E，方便整合至测试系统，提高空间与管理效率。凭借高精度与智慧化设计，GPE-1000系列成为研发、教学、电子制造的理想选择，帮助用户获得准确测试数据，提升产品开发与测试效率。产品特性
- 设定分辨率：1 mV/0.1 mA 、回读分辨率：0.1 mV/10 uA
- 提供定电压(CV)/定电流(CC)功能使用
- Remote sense设计可进行电压补偿功能
- 可设定主从设定：使用两台同型号GPE进行串联或并联使用
- 输出On/Off 控制
- 提供OVP, OCP, OTP, 极性接反保护功能
- 面板锁定功能防止误触操作
- 2.4寸TFT-LCD 屏幕
- 温控风扇设计
- 支援机架GRA-441-J/E
技术规格
| 规格 | ||
| 输出额定值 | ||
| 独立 | 0 V to 32 V, 0 A to 3 A (GPE-1323) | |
| 0 V to 20 V, 0 A to 5 A (GPE-1205) | ||
| 串联（需要2台并搭配串联功能） | 0 V to 64 V, 0 A to 3 A (GPE-1323) | |
| 0 V to 40 V, 0 A to 5 A (GPE-1205) | ||
| 并联（需要2台并搭配并联功能） | 0 V to 32 V, 0 A to 6 A (GPE-1323) | |
| 0 V to 20 V, 0 A to 10 A (GPE-1205) | ||
| 定电压操作 | ||
| 电压调节率 | ≤ 0.01 % + 3 mV | |
| 负载调节率 | ≤ 0.01 % + 3 mV | |
| ≤ 0.01 % + 5 mV (≥ 3 A) | ||
| 涟波 & 噪声 | ≤ 0.5 mVrms (5 Hz to 1 MHz) | |
| 设定范围 | 0 V to 33.6 V (GPE-1323) | |
| 0 V to 21 V (GPE-1205) | ||
| 设定/回读准确率 | ± (0.03 % of reading + 10 mV) | |
| 分辨率 | 1 mV | |
| 最大感测补偿电压 | 1 V | |
| 反应时间 | ≤ 100 µs (50 % load change, minimum load 0.5 A) | |
| 温度系数 | ≤ 300 ppm/°C | |
| 定电流操作 | ||
| 电流调节率 | ≤ 0.2 % + 3 mA | |
| 负载调节率 | ≤ 0.2 % + 3 mA | |
| 涟波 & 噪声 | ≤ 2 mArms | |
| 设定范围 | 0 A to 3.15 A (GPE-1323) | |
| 0 A to 5.25 A (GPE-1205) | ||
| 设定/回读准确率 | 0.1 mA | |
| 分辨率 | ± (0.3 % of reading + 10 mA) | |
| 温度系数 | ≤ 300 ppm/°C | |
| PROTECTION | ||
| 过电压保护 OVP | 范围 | OFF, ON (1.8 V to 35.2 V) (GPE-1323) |
| OFF, ON (1.0 V to 22.0 V) (GPE-1205) | ||
| 分辨率 | 100 mV | |
| 准确率 | ≤ ± 100 mV | |
| 过电流保护 OCP | 范围 | OFF, ON (0.15 A to 3.3 A) (GPE-1323) |
| OFF, ON (0.25 A to 5.5 A) (GPE-1205) | ||
| 分辨率 | 10 mA | |
| 准确率 | ≤ ± 20 mA | |
| 显示 | ||
| 显示器 | 2.4-inch TFT LCD | |
| 设定/回读分辨率 | 电压：100 µV | |
| 电流：10 µA | ||
| 设定/回读分辨率 | 电压：± (0.03 % of reading + 10 mV) | |
| 电流：± (0.3 % of reading + 10 mA) | ||
| 绝缘 | ||
| Chassis and Terminal | 20 MΩ or above (DC 500 V) | |
| Chassis and AC cord | 30 MΩ or above (DC 500 V) | |
| 环境 | ||
| 操作环境 | 室内使用，海拔高度≤2000米 | |
| 环境温度：0℃～40℃ | ||
| 相对湿度：≤80% | ||
| 安装类别：Ⅱ类；污染等级：2 | ||
| 储存环境 | 环境温度：-10 ℃～70 ℃ | |
| 相对湿度：≤ 70% | ||
| 电源及功耗 | ||
| 电源 | AC (100 V, 120 V, 220 V, 240 V) ± 10 %, 50 or 60 Hz | |
| 电源功耗 | 300 VA | |
| 尺寸及重量 | ||
| 尺寸 | 107 mm x 124 mm x 313 mm, (W x H x D) | |
| 重量 | 约 5.2 公斤 | |
| 附件 | ||
| 标配 | 电源线 x 1, 包装清单 x 1, | |
| 测试线: 台规 GTL-104A x 1 | ||
| 测试线: 欧规 GTL-204A x 1 | ||
| 选购 | GTL-234 RS-232C 缆线, 9 针 (母对母) | |
| GRA-441-J 仪器架套件 JIS | ||
| GRA-441-E 仪器架套件 EIA | ||
