规格参数
产品概述

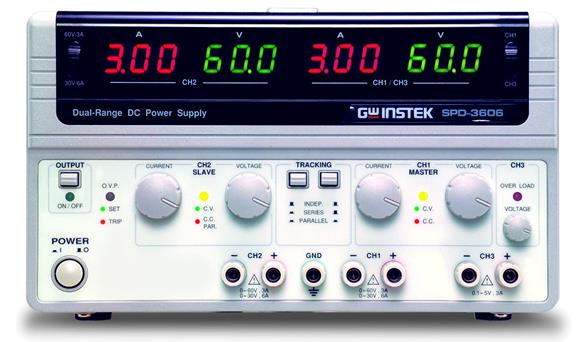

SPD-3606直流电源供应器，提供了高达375W、三个独立输出及CH1/CH2双输出范围(30V/ 6A or 60V/3A)，完全满足目前主流电源供应器的需求。再加上完整的操作保护功能、高效能、低噪声，稳定度高且具有轻薄短小的体积，使得SPD-3606为新一代的电源供应器建立了一个全新的标准。
产品特性
- CH1/CH2双范围30V/6A 及 60V/3A 输出选择
- CH3 0.1~5V/3A电压可调
- 高效能功率转换能力
- 手动及远程on/off输出控制
- 过电压、过温度保护、过载保护、极性反向保护
- 电压/电流固定保护旋钮(选购)
技术规格
| 规格 | |
| 输出范围 | |
| CH1/CH2独立 | 0 ~ 30V / 0 ~ 6A ; 0 ~ 60V / 0 ~ 3A |
| CH1/CH2 串联 | 0 ~ 60V / 0 ~ 6A ; 0 ~ 120V / 0 ~ 3A |
| CH1/CH2并联 | 0 ~ 30V / 0 ~ 12A ; 0 ~ 60V / 0 ~ 6A |
| CH3 | 0.1 ~ 5V / 3A |
| 电压 | |
| 电源变动率 | ≤0.01% + 3mV |
| 负载变动率 | ≤0.01% + 5mV (额定电流 ≤6A)≤0.01% + 8mV (额定电流 ≤12A) |
| 涟波 & 噪声 | ≤5mVrms (5Hz ~ 1MHz );≤ 50mVpp (20Hz ~ 20MHz) |
| 恢复时间 | ≤100 s(负载改变50% , 最小负载0.5A) |
| 电流 | |
| 电源变动率 | ≤0.2% + 3mA |
| 负载变动率 | ≤0.2% + 3mA |
| 涟波 & 噪声 | ≤3mArms |
| 追踪功能 | |
| 追踪错误 | ≤0.5% + 10mV of master |
| 串联变动率 | ≤300mV |
| 涟波 & 噪声 | ≤10mVrms (5Hz ~ 1MHz);≤100mVpp (20Hz ~ 20MHz) |
| 输出开关响应时间 | |
| 电压上升(10% ~ 90%) | ≤100ms ( ≤ 95% 额定负载) |
| 电压下降90% ~ 10%) | ≤100ms ( ≥ 10% 额定负载) |
| OVP | |
| 精度 | ± (读值的0.5%+ 0.5V) |
| 显示 | |
| 类型 | 3 1/2 位 0.5" LED 显示 |
| 精度 | ± (读值的0.5% + 2 位) |
| 解析度 | 100mV/10mA |
| 绝缘 | |
| 底座与接线端口 | 100M 以上 (DC 1000V) |
| 底座与交流电线 | 100M 以上 (DC 1000V) |
| 温度效应 | |
| 电压 | ≤ 100ppm/ C + 3mV |
| 电流 | ≤ 150ppm/ C + 3mA |
| 远程控制 | |
| 输出On/Off | |
| 输出开关 | |
| ≤50dB | |
| 操作环境 | |
| 周围环境 0 ~ 40℃ ; 相对湿度 ≤ 80% | |
| 存储环境 | |
| 周围环境-10 ~ 70℃ ; 相对湿度≤70% | |
| 电源 | |
| AC 115V/230V ±15%, 50/60Hz | |
| 尺寸 & 重量 | |
| 255 (W) x 145 (H) x 265 (D) mm ; 约6kg | |
