规格参数

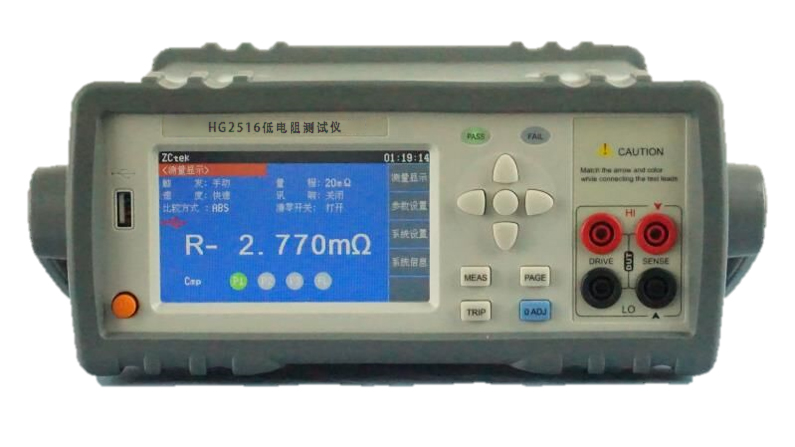

HG2516系列智能低电阻测试仪专用于测试各种电阻，带触摸功能的 24 位色 4.3 英寸彩色液晶屏，操作简单，测试速度快，适用于各种电阻设计、检验、质量控制和生产测试。
本机附加三档分选功能。在分选状态时，可选择显示电阻值或百分比值，且可依设定值判断电阻值的太大，太小或为良品。在仪器后面板同时有分选接口，使能该接口启动信号，使仪器进行测量，测试结果同时由后面板该接口输出，通过此信号接口使本仪器可接于元件机械处理设备而进行自动测试。
另外，本机有USB接口，面板功能可完全由电脑控制，测试结果亦可通过USB接口送回电脑保存，或者数据直接存入U盘保存。
-
- 主要特性
- 电阻测试范围宽：
HG2516：20mΩ～2MΩ，九个测试档。
HG2516A：200mΩ～200kΩ，七个测试档。
HG2516B：20mΩ～20kΩ，七个测试档。
- 测试速度可变：慢速5次/秒，中速10次/秒，快速 20次/秒。
- 基本精度：±0.05%±2字。
- 两种显示方式：电阻值直读或百分比值。
- 分选功能：LOW，PASS 1，PASS 2，PASS 3，HIGH，Handler及讯响输出。
- USB接口功能。
- U盘接口功能。
- 面板按键清零功能。
1.2 技术参数
|
量程 |
20 mΩ |
200 mΩ |
2 Ω |
20 Ω |
200 Ω |
2 kΩ |
20 kΩ |
200 kΩ |
2 MΩ |
|
|
精 度 |
HG2516A |
无 |
±0.1%±3 |
±0.05%±3 |
无 |
|||||
|
HG2516B |
±0.2%±3 |
±0.1%±3 |
±0.05%±3 |
无 |
||||||
|
HG2516 |
±0.2%±3 |
±0.1%±3 |
±0.05%±3 |
±0.1%±3 |
||||||
|
开路电压 |
＜1.0V |
＜ 5V |
||||||||
|
分辨率 |
1 uΩ |
10 uΩ |
100 uΩ |
1 mΩ |
10 mΩ |
100 mΩ |
1 Ω |
10 Ω |
100 Ω |
|
|
温度系数 |
100ppm |
50ppm |
||||||||
注：环境条件：18℃～28℃，RH≤75%。
- 显 示： 最大19999字，4.3寸彩屏+触摸
- 工作模式： 连续/单次
- 测 试： 4端（2根电压检测端，2根电流驱动端）
- 量 程： 自动/手动
- 测量速度： 快速20次/秒，中速10次/秒，慢速5次/秒
- USB接 口： 所有前面板的功能都能远控
- Handler : START，PASS，HIGH，LOW signals
- 环 境： 工作温度：0～40℃，存储温度：-40℃～+75℃
- 工作湿度： 0～75% R.H.
- 电 源： 220V/50Hz
- 重 量: 4kg
