一、概述

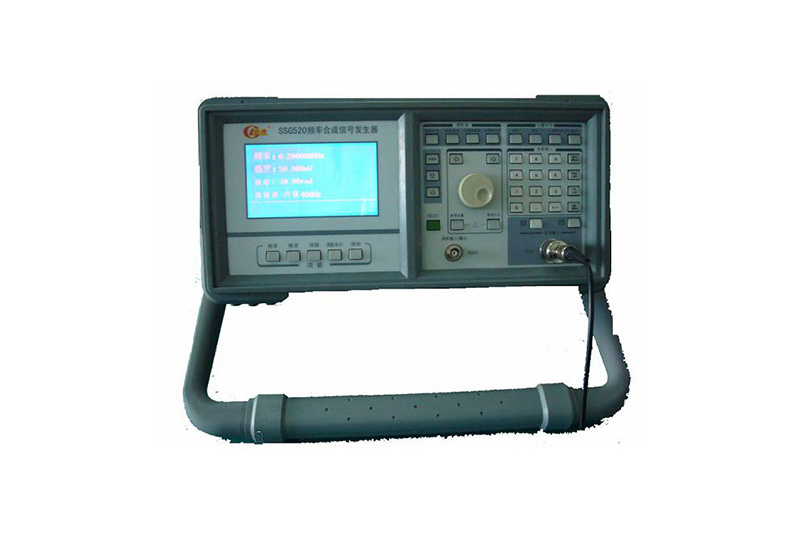

＊SSG520全频程可实现1Hz的频率分辨力, 在保证频谱性能的同时，频率覆盖100kHz～1004MHz(SSG520:100kHz～2002MHz;SSG520A:100kHz～3000MHz)，输出电平范围可达到-127dBm～+13dBm 它是新一代的高性能合成信号发生器。
＊该仪器具有测量准确度高、性能可靠、使用方便等特点，特别适用于国防、科研、教学和通信等领域的应用。
二、技术指标
1、频率
★输出频率范围:
SSG520 :100kHz～1003.999999MHz; SSG520A:100kHz～2002MHz
★频率分辨力: ＜1004MHz : 1Hz; ≥1004MHz : 2Hz
★频率稳定度:10-8 /日
2、电平
★输出电平范围:
SSG520:-127dBm～+13dBm
SSG520A (＜1004MHz) : -127dBm～+10dBm; (≥1004MHz): -127dBm～+7dBm
★幅度分辨力:0.1dB
★电平平坦度: (＜1004MHz) : ±1dB;(≥1004MHz) : ±2dB
★驻波比: (＜1004MHz) : ＜1.5;(≥1004MHz) : ＜2
3、波频纯度
★谐波（输出电平£+4dBm）：＜-30dBc
★非谐波（输出电平£+4dBm，偏离载频³5kHz）：
＜251MHz ＜-50dBc
251MHz£频率＜1004MHz ＜-60dBc
≥1004MHz ＜-50dBc
★分谐波（输出电平£+4dBm，典型值）：
＜1800MHz ＜-50dBc
≥1800MHz ＜-40dBc
★剩余调频（0.3~3kHz，rms，典型值）：
＜251MHz <20Hz
＜502MHz <10Hz
＜1004MHz <20Hz
≥1004MHz <40Hz
★单边带相位噪声（偏离载频>20kHz，典型值）：
载频为500MHz时 <-114dBc/Hz
载频为1000MHz时 <-110dBc/Hz
载频为2000MHz时 <-104dBc/Hz
4、调频
★峰值频率偏移（交流调频，速率>25Hz）：当 （射频频率-频率偏移）<100kHz时，没有调频指标
＜251MHz 0~100kHz
＜502MHz 0~50kHz
＜1004MHz 0~100kHz
≥1004MHz 0~200kHz
★准确度（内部1kHz调制速率）：
<1004MHz ±7.5%设置值±50Hz
³1004MHz ±7.5%设置值±100Hz
★分辨力：
£10%最大峰值频率偏移 10Hz
>10%最大峰值频率偏移 100Hz
★调制速率：
内部 1kHz或400Hz
外部直流 DC~50kHz （典型值，3dB带宽）
外部交流 50Hz~50kHz（典型值，3dB带宽）
混合调制 内源（1kHz或400Hz）+外源 （外源£0.5Vpk或0.5Vdc）
★失真度：（内部调制速率1kHz，BW：0.3~3kHz，典型值）
<1004MHz ＜1%（峰值频率偏移>4kHz时）
³1004MHz ＜1%（峰值频率偏移>8kHz时）
5、调相
★相位偏移：
<251MHz 0~10rad
<502MHz 0~5rad
<1004MHz 0~10rad
³1004MHz 0~20rad
★分辨力： 0.01rad
★准确度（内部1kHz，典型值）：
<1004MHz ±7.5%设置值±0.05rad
³1004MHz ±7.5%设置值±0.1 rad
★调制速率：
内部 1kHz或400Hz
外部交流 50Hz~10kHz（典型值，3dB带宽）
★失真度（调制速率1kHz，BW：0.3~3kHz，典型值）：
<1004MHz ＜2%（相位偏移³3rad）
³1004MHz ＜2%（相位偏移³6rad）
6、调幅
★射频频率：³1.5MHz （＜1.5MHz不考核指标）
★调幅深度： 0~70% （输出电平£+4dBm）
★分辨力：0.1%
★准确度（内部1kHz调制速率，调制深度£30%，典型值）：±7%设置值±1.5%
★调制速率：
内部 1kHz或400Hz
外部直流 DC~25kHz（典型值，3dB带宽）
外部交流 20Hz~25kHz（典型值，3dB带宽）
★失真度（调制速率1kHz，调制深度为30%，BW：0.3~3kHz，典型值）：
载频<1004MHz ＜2%
载频³1004MHz ＜3%
★剩余调幅（0.05~15kHz，AVG,典型值）：＜0.1%
★调制源
阻抗：600W（BNC）
★内部调制源输出
速率：1kHz或400Hz
幅度：1Vpk
★外部调制源输入
幅度：1Vpk （满刻度调制）
在调制频率 £10kHz时，有高/低电平指示。
7、脉冲调制
★上升/下降时间：<15ns
★通断比：>55dB
★调制信号：
脉冲重复速率 DC~10MHz
脉冲输入幅度 TTL电平
