规格参数

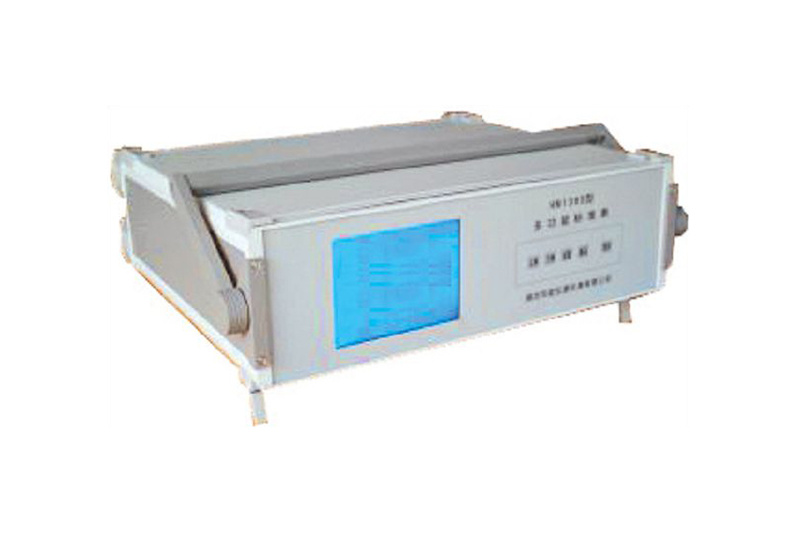

HN1365型多功能标准表
--准确度等级分为:0.02,.0.05级
--液晶屏大容量显示人性化界面设计
--采用DSP.CPLD和高速ADC采样,确保精度及全量程线性
--独特的屏蔽结构,避免干扰,更加稳定可靠
--测量方式:单相测量.三相四线测量,三相三线测量及直流测量
--测量项目:交流电流.电压.有功功率,无功功率.视在功率,功率因数,有功电能,无功电能.频率及直流电压
--适合于各类电能表校验台的配套使用,又可作为计量仪表检测台体.
--对现有电能表校验台改造升级和功能扩展
技术资料
1.1 标准条件：a、环境温度：20℃±2℃
b、相对湿度：35%～80%
c、供电电源：电压220V±22V
频率50Hz±1Hz
d、外界磁场强度：≤0.025mT
e、预热：预热时间不小于30min。
1.2 电流量程的额定电流：0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A，Imax=120A.
1.3 电压量程的额定电压：50V、100V、200V、400V，Umax=480V。
1.4 测量准确度：（注：RG-量程、RD-读数）。
1.4.1 电流：±0.05%RG 0.1A～120A。
1.4.2 电压：±0.05%RG 10V～480V。
1.4.3 功率：有功功率±0.05%RG（0.1A～120A、10V～480V、CosФ≥0.5）。
无功功率±0.05%RG（0.1A～120A、10V～480V、SinФ≥0.5）。
视在功率±0.05%RG。
1.4.4 功率因数：测量范围：0～1.0。
准确度：±0.05%RG（CosФ≥0.5）。
1.4.5 相位：测量范围：0～360°。
准确度：0.05°～0.1°。
1.4.6 频率：0.02%RD（45Hz～65Hz）。
1.4.7 电能输出：
1.4.7.1 输入量程：额定电压 57.7V、100V、220V、380V。
额定电流 0.25A～100A。
1.4.7.2 准确度等级：有功电能 0.05。
无功电能 0.1。
1.4.7.3 输出:TTL电平脉冲（负载能力＞2kΩ）
1.4.7.4 电能脉冲常数：高频电能脉冲常数CH见表3.1、表3.2、表3.3。其低频电能脉冲常数CL=2×105×CH。
