规格参数
产品概述

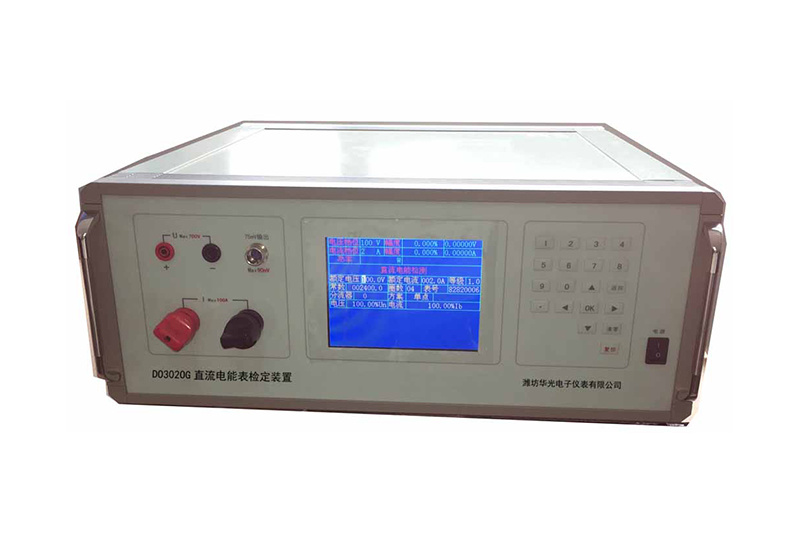

本装置现在是按国家电网公司企业标准*Q/GDW1826-2013 《直流电能表检定装置技术规范》和Q/GDW1825-2013 《直流电能表技术规范》试制的0.05级检定装置，主要用于检定0.5级、1.0级直流电能表。装置主要由直流标准电压源、直流标准电流源、标准计时器、数字－频率变换器（DFC）以及控制单片机、键盘、显示器等组成。可由本机操作，也可通过接口由计算机操作。装置的最大输出电压量程为700V，最大输出电流量程为100A，并设有100mV输出端。装置可用于检定100A、50A、20A及带外附分流器的100mV、75 mV等直流电能表。装置可按程序控制全自动检表，也可手动检表。自动检表的检验点符合Q/GDW 1825-2013中5.3要求（检定0.5级、1.0级表的基本误差时，环境温度应控制在（23±2）℃范围内，湿度为（50%±20%）RH）。装置的电压、电流输出，各为一路。当用户需要时，电压输出可以改为多路。 主要技术指标
主要技术指标
·电压、电流量程
额定电压（Un）100V、350V、500V、700V
标定电流（Ib）75mV 、2A、20A、50A、100A
·调节范围与细度
范围 0～120%Un，0～120%Ib
细度 0.01% Un，0.01%Ib
·输出功率
电压 最大30W
电流 最大150W
·电压、电流输出的脉动系数 ≤±1%
·电压、电流、功率输出稳定度 ≤0.01%
·本装置在参比条件下的基本误差
1. 在参比电压下的基本误差
0.5Ib≤I≤1.2Ib ±0.05%
0.05Ib≤I<0.5Ib ±0.07%
2. 在参比电流下的基本误差
0.4Un≤U≤1.1Un ±0.05%
0.1Un≤U<0.4Un ±0.07%
·标准计时器允许的相对误差 ±0.002%
· 装置测量的重复性
以实验标准差限值表示 0.005%
·在Un·Ib的各种功率输出时，DFC输出频率为20KHz
·供电电源 单相220V±10% 50Hz±5%
·使用环境 20℃±10℃范围内，相对湿度≤85%RH
·外形尺寸 460×460×175mm
重量 约13kg
