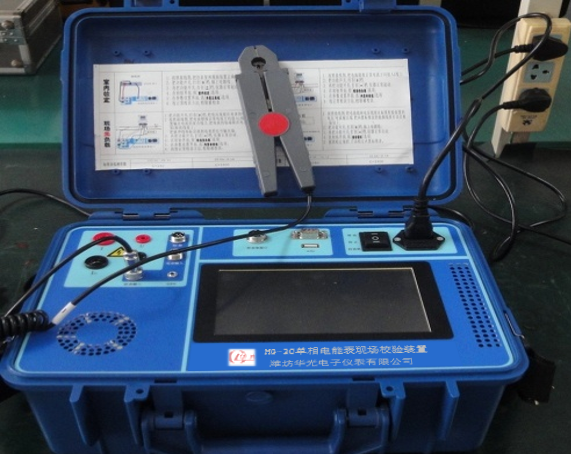

HG-3C 单相电能表现场校验装置

一、概述

随着国网大规模的推广单相智能表的使用，现场智能表的使用问题也随着增加，常规的单相校验仪已经无法满足一线维护人员的使用要求；我公司针对此现象，研制了HG-3C单相电能表现场校验装置，它既有单相电能表现场校验仪的功能，又有单相电能表检验装置的功能，是一线维护人员的好助手。

二、主要特点和功能

1.装置采用表源一体结构，可外接三表位挂表架（其中第一表采用符合国网智能表接线方式的接表架，其他表位为常规铝合金接表架，采用压接接线方式）；也可到现场作一表位现场校验仪使用。

2.主机采用7英寸彩色TFT触摸屏(电阻屏，可用手指尖点击)，ARM嵌入式系统，WINCE操作系统，信号源采用STM 的RAM系统，大规模FPGA输出36000点12位DDS合成波形，16位D/A调幅输出，具有稳定性高，失真度低等优点。

3.整个装置由程控数字合成谐波信号源、D类功率放大器、三表位内置隔离PT的挂表架、单相多功能标准表、时间基准源、多功能表位处理机、智能电能表测试模块、通讯测试模块、电流钳和校表管理软件平台等组成。

4.程控源、功率放大器、电压电流发生器及其它模块均为模块化设计，便于各功能单元的快速拆装和维修。采用高效率的脉宽调制技术，输出电压（电流）效率高，低发热、稳定性好，故障率低等特点。

5.装置具有完善的保护功能，具有电流开路、过载保护；电压短路保护等功能。

6.配备GPS模块的专用时钟基准，同时内置2×10^-7高精度恒温晶振，用于测试智能电表的时钟脉冲输出准确度测试，同时可进行日计时误差计算及对智能表进行精确授时。

7.可以测试智能电表的计量功能，包括潜动、起动、基本误差、标准偏差、常数校核、误差变差、误差曲线、组合误差等。

8.可以采用标准电能法和标准功率法两种方式进行需量示值误差测试。
