规格参数

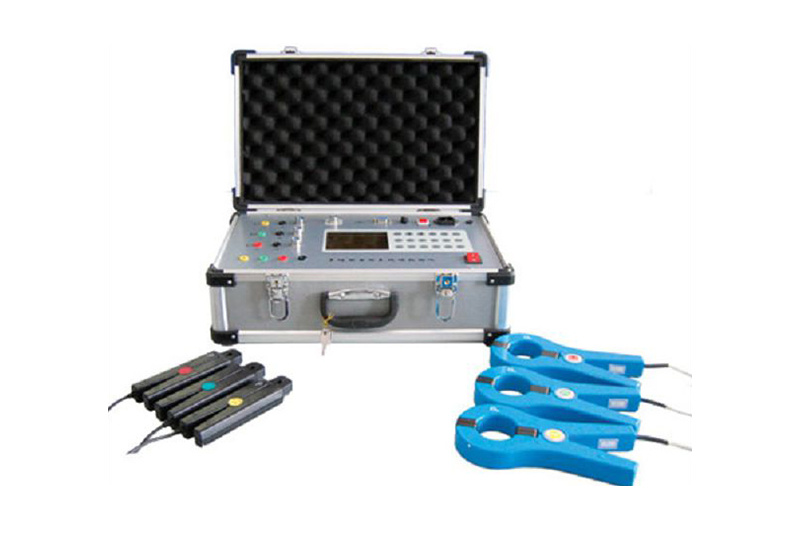

JYM-3型多功能电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。
二、主要功能和特点
1、三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。
2、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。
3、计量装置综合误差的现场校验。
4、电压输入0-400V自动切换量程，确保测量精度。
5、电流输入有端子和钳表两种方式可选，最大可测电流500A。
6、六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握。
7、CT变比高精度测量。
8、存贮200块被校表的测量数据轻松完成。
9、可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。
10、大屏幕液晶中文菜单显示,一目了然，方便操作。
11、可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。
12、可配备三相精密测试电源，作为三相检定装置使用。
13、极强的现场负荷适应能力，工作稳定可靠。
14、体积小，重量轻，外观精美，便于携带。
三、技术指标
1、电能测量：0.1级，0.2级
2、交流电压测量：（0V-400V）0.1级，0.2级
3、交流电流测量： 0.1级，0.2级
4、有功功率：0.2级,0.3级
5、无功功率：0.3级,0.5级
6、频率测量：45Hz-65Hz (±0.05Hz)
7、角度测量：0°-360°(±0.3°)
8、脉冲常数 低频FL=3600P∕kw·h ·
高频FH=3.6×107P∕kw·h
9、工作电源：外部供电：AC220V±10%或Ua供电：AC80-400V
10、整机功耗：10VA
11、工作温度：-10℃—50℃
12、相对湿度：40%—90%
13、预热时间：约10分钟
14、重量：5Kg
15、体积：457×287×170mm3
