规格参数

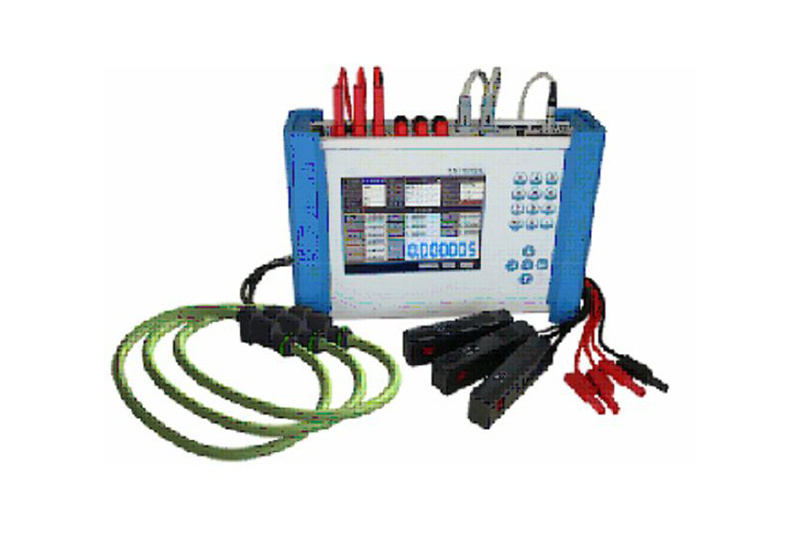

MGY6503A是我公司开发生产的一款三相电能表现场校验产品。该产品采用先进的数字信号处理器（DSP）和18位高速模数转换芯片，对工频交流输入信号实时精确测量。仪器带有钳表和直测功能，触屏操作，功能全面，操作清晰简单，显示直观大方，性能稳定可靠。
主要功能及特点
Ø 具有丰富的操作界面，可测量电压、电流、频率、相位、功率因数、有功功率、无功功率、视在功率
Ø 可对谐波进行实时测量及分析，能测量2～31次谐波含量和失真度
Ø 可显示每相的实时测量波形
Ø 可现场校验单相有功电能表、三相三线有功电能表、三相四线有功电能表、三相三线无功电能表等
Ø 可显示实时向量图，方便现场查线，具备自动接线识别功能
Ø 可对PT、CT二次负荷进行测量
主要技术参数
Ø 电压、电流、有功功率、有功能电能准确度等级：0.05级
Ø 无功率、无功电能准确度：0.1级
Ø 电压量程 60V、120V、240V、480V，测量范围 30V～560V
Ø 电流直测范围： 0.02A～6A；钳形表：5A，10A，100A，500A，1000A；柔性线圈：2000A，5000A，10000A
Ø 相位测量范围：0.0000～3600，分辨率：0.0010，准确度：±0.050
Ø 频率测量：45Hz～65Hz，分辨率0.001Hz，准确度±0.01Hz
Ø 最高脉冲输出频率:60KHz
Ø 最高脉冲输入频率:50KHz
Ø PT、CT二次负荷准确度：1.0级
Ø 测量范围：导纳1.0～99.99ms；阻抗 0.1～8Ω
