一、产品概述

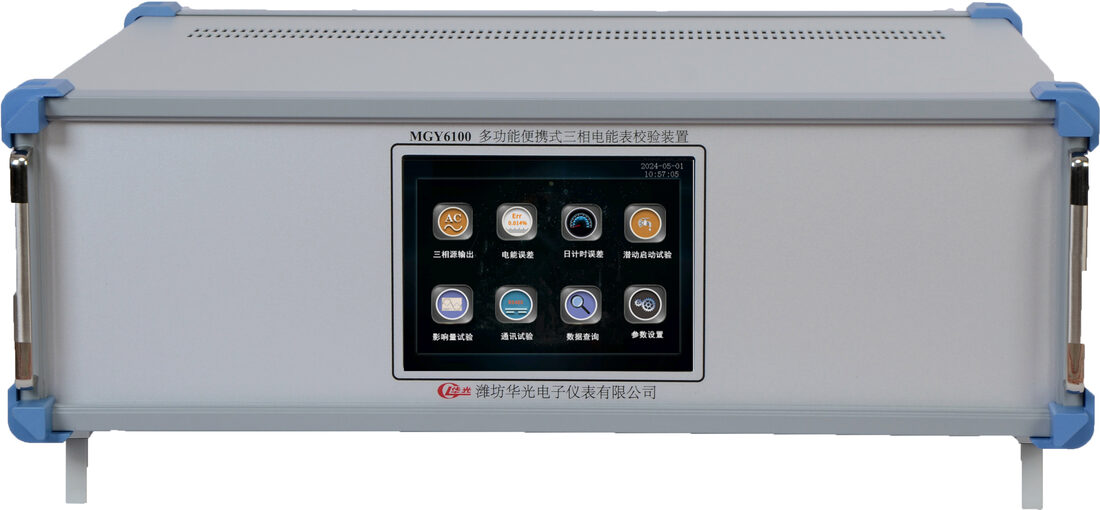

MGY6100三相电能表便携式校验装置是一款三相交流输出的高精度仪器。该仪器综合应用三相同步技术、宽频功放技术、数模双闭环技术等先进技术，可以输出高精度的三相交流电压、电流、相位、谐波、功率以及电能，适用于检定或校验各种单三相电能表，亦可作为一台高稳定度的标准源使用。

仪器主控单元采用主流STM32系列微处理，具有集成度高、功能强大、软件升级维护方便等特点，使产品性能大幅度提升。

功放输出具有频带宽、功率大、失真度小等特点，极大提升负载输出能力；

显示采用8英寸多彩触摸液晶屏，界面风格独特，显示清晰简捷，操作方便，视觉效果良好。

仪器具有完善的保护功能，电压电流输出具有开路、短路以及过载等保护功能，并指示故障位置。

仪器可用计算机控制，又可脱离计算机独立工作。

二、主要功能与特点

• 按照电能表检定的相关规程，可以对一块单、三相电能表的基本误差、潜动、启动等检定项目进行自动、单步手动检定；
• 可以进行电压影响、频率影响、谐波影响等影响量引起的改变量试验；
• 可以同时输出高稳定准确的三相电压、电流、相位等参量，也可以独立分相调节，增加输出的灵活性；
• 交流电压最大输出456V；
• 交流电流最大输出120A；
• 谐波输出2～31次，含量≤40%；
• 交流输出失真度优于0.2%；
• 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
• 输出具有完善的软硬件保护功能，提高设备长期使用可靠性。
• 设有大容量的非易失性存贮器，可存贮和查询被检仪表的检测原始数据；

三、技术指标（RD为读数，RG为量程）

交流电压输出

量程： 57.7V、100V、220V、380V；
