规格参数
用途、特点

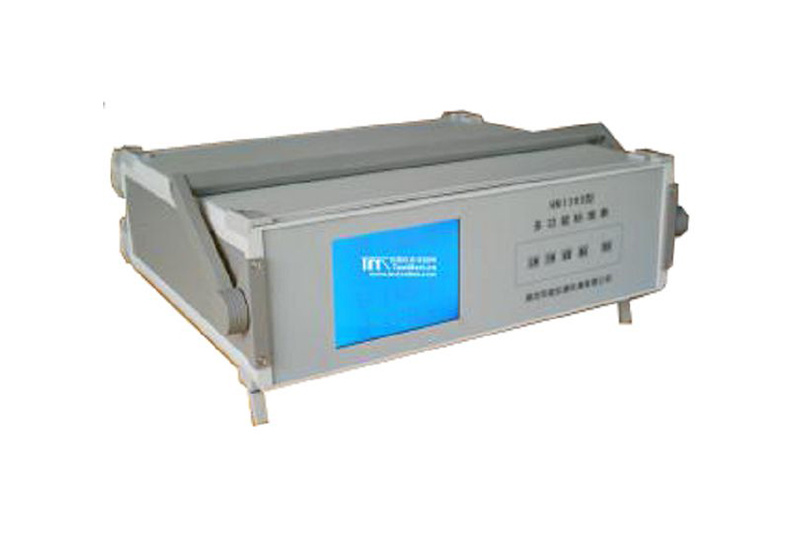

HG1365型多功能标准表（以下简称标准表）是一种240*320高亮度背光液晶屏显示、具有良好人机界面的智能化多功能标准表。本标准表采用高速DSP及100K采样率、带自校的高速A/D转换器等最新技术，对交流信号进行高速采样，并采用特殊的数据处理方法，使电路中省去了同步环节，避免了由于同步环节中过零不准所造成的测量误差，从而达到对交流信号准确计算提高测量精度的目的。
本标准表能同时测量出三路电路、电压、有功功率、无功功率、视在功率、功率因数、三相的总有功功率、总无功功率、总视在功率、总等效功率因数、等效相角及输入频率等多种参数，并可通过RS232接口一次性读出，还可选择输出有功电能或无功电能脉冲。
由于本标准表采用先进技术、先进工艺、先进器件，又应用了多种补偿和数据处理方法使其准确度高、量程宽、功能全、稳定可靠，加之全中文界面使操作更加简便，是理想的电力参数计量仪器。
技术参数
1.1 标准条件 a 环境温度：20℃±2℃
b 相对湿度：35%—80%
c 供电电源：电压220V±22V
频率50Hz±1Hz
d 外界磁场强度：≤0.025mT
e 预热：预热时间不小于30min
1.2 电流量程的稳定电流：0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A、Imax=120A
1.3 电压量程的额定电压：50V、100V、200V、400V、Umax=480V
1.4测量准确度：（注：RG—量程、RD—度数）
1.4.1电流：±0.05%RG 0.1A—120A
1.4.2电压：±0.05%RG 10V—480V
1.4.3功率：有功功率 ±0.05%RG（0.1A—120A、10V—480V、cosφ≥0.5）
无功功率 ±0.05%RG（0.1A—120A、10V—480V、sinφ≥0.5）
视在功率功率 ±0.05%RG
1.4.4功率因数：测量范围0—1.0
准确度 ±0.05%RG（cosφ≥0.5）
1.4.5 相位：测量范围0—360°
准确度功率 0.05°—0.1°
1.4.6频率： 0.02%RD（45Hz—65Hz）
1.4.7 电能输出：
1.4.7.1 输入量程：额定电压 57.7V、100V、220V、380V
额定电流 0.25A—100A
1.4.7.2 准确度等级：有功电能：0.05
无 功电 能：0.1
1.4.7.3 输出： TTL电平脉冲（负载能力＞2KΩ）
1.4.7.4 电能脉冲常数：高频电能脉冲常数CH ，其低频电能脉冲常数CL=2*105*CH
