产品概述
最大输入电压1000V，针对EV、PHEV的耐高压电池测试仪
最大输入电压1000V。针对EV、PHEV的耐高压电池测试仪

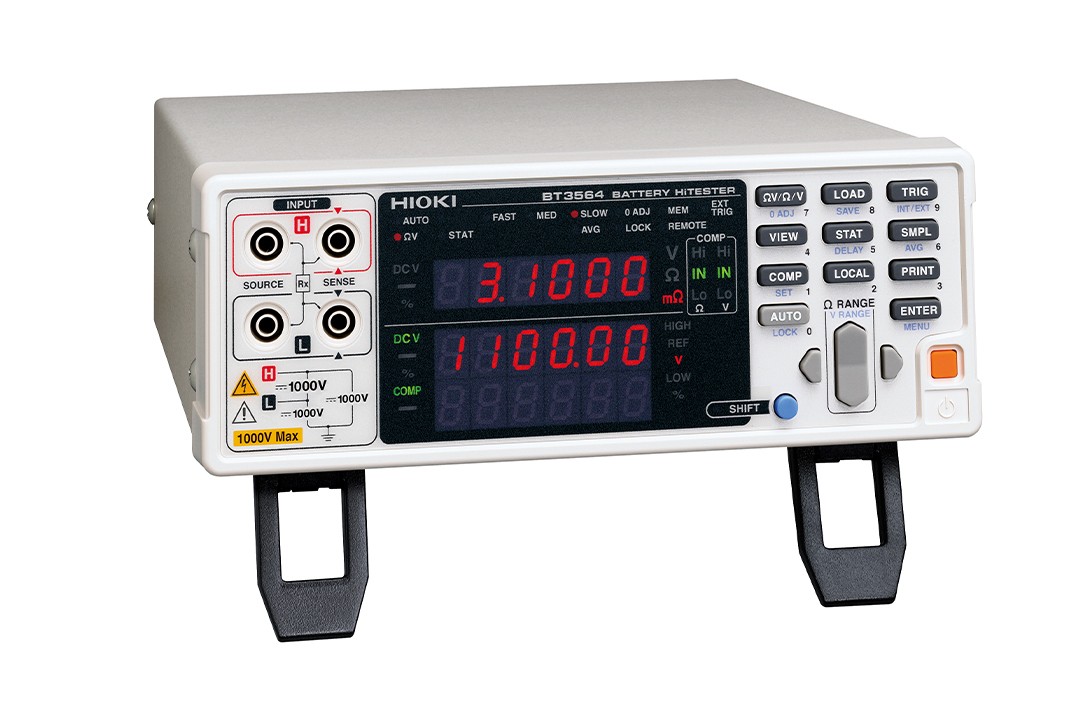

BT3564是一款适用于从针对高压化的EV、PHEV到住宅用蓄电池等多种电池组出入货检查的电池测试仪。
最大输入电压1000V，可同时测量内部电阻和电池电压。

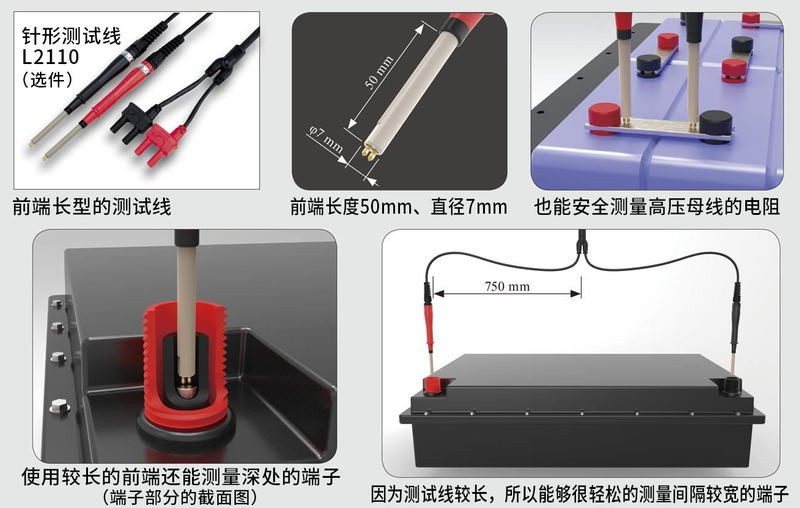

使用对应1000V的探头也能安全、轻松的测量高压电池组
若使用选件中的对应1000V的探头L2110，则可以在高压电池组的宽端子、凹入电极、裸露母线等之间安全且轻松地进行测量。

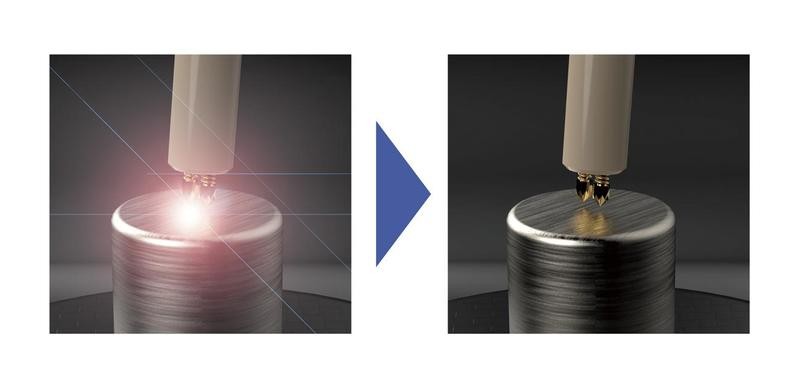

高压测试防火花功能，使测量更安全
火花放电是在高压测量时经常发生的现象。
BT3564在接触电池组的电极时会控制流过的电流，并降低火花放电的发生。

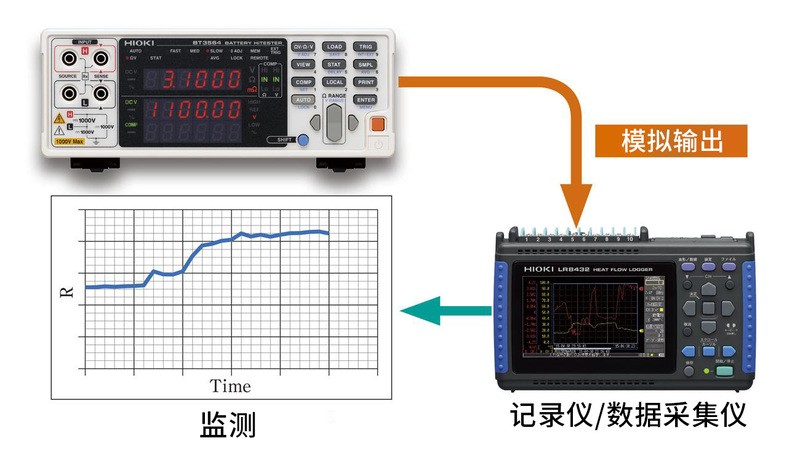

使用模拟输出功能，实现长时间监测
搭载电阻测量值的模拟输出功能。通过记录仪和数据采集仪组合使用，能够长时间监测总电阻值的情况。
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 最大输入电压 | 额定输入电压: DC ±1000 V, 对地最大额定电压: DC 1000 V |
|---|---|
| 电阻测量量程 | 3 mΩ (最大显示3.1000 mΩ, 分辨率 0.1 µΩ,)〜3 kΩ量程 (最大显示3.1000 kΩ, 分辨率 0.1 Ω), 7档切换 测量精度: ±0.5% rdg. ±5 dgt. (30 mΩ〜3 kΩ量程) ±0.5% rdg. ±10 dgt. (3 mΩ量程) 测量源频率: 1 kHz ±0.2 Hz. 测试电流: 100 mA (3 mΩ量程), 〜10 µA (3.000 kΩ量程), 开路端子电压: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω〜3.000 kΩ量程) |
| 电压测量量程 | DC 10 V (分辨率 10µV)〜DC 1000 V (分辨率1mV), 3档切换 测量精度: ±0.01% rdg. ±3 dgt. |
| 显示 | 电阻 ±31000, 电压 ±999999 (仅1000V时±999999 或±110000) LED |
| 采样时间 | FAST, MEDIUM, SLOW |
| 比较器 | 判定: Hi/IN/Lo (电阻, 电压分别独立判定), 综合判定 (PASS/FAIL、 电阻判定结果和电压判定结果的AND运算), 画面显示, 蜂鸣音, 向外部I/O输出 (开路集电极, 35 V, DC50 mA max.)） |
| 模拟输出 | 电阻测量值 (显示值 DC 0 V〜3.1 V) |
| 接口 | EXT I/O, RS-232C, 打印机 (通过RS-232C), GP-IB |
| 电源 | AC100〜 240 V, 50/60 Hz, 30 VA max. |
| 体积及重量 | 215W × 80H × 329D mm, 2.6 kg |
| 附件 | 使用说明书×1, 电源线 ×1, 使用上的注意事项 ×1 |
选件/附件
针形测试线L2110
A:750mm, B:215mm, L:1880mm, 高压电池测量, DC 1000V
查看详情
前端探针 9772-90
9772顶端交换用(1个)
查看详情
针型测试线L2100
A：300mm B：172mm L：1.4m
查看详情
调零板Z5038
用于L2120，L2100，L2110，L2020，9465-10，9772
查看详情
针型测试线9770
A：260mm B：140mm L：850mm DC 70V
查看详情
针型测试线9771
A：260mm B：138mm L：850mm DC 70V
查看详情
夹型测试线L2107
A:130 mm, B:83 mm, L:1.1 m
查看详情
4端子测试线 9453
A:280 mm, B:118 mm, L:1.36m
查看详情
大夹型测试线 9467
A: 300 mm, B: 131 mm, L: 1350 mm, 前端φ28 mm, D
查看详情
针型测试线 CN012
1000V耐压，全长: L=3m A=2m，前端：球形
查看详情
针型测试线 CN057
1000V耐压，全长: L=3m A=2m，前端：针型，可刺破被测物表皮
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
GP-IB连接线9151-02
2m长
查看详情
扫描模块机架SW1001
和测试仪组合使用可进行多通道测量，最大66ch
查看详情
扫描模块机架SW1002
和测试仪组合使用可进行多通道测量，最大264ch
查看详情
多路扫描测试软件 CN015
测量电池电芯的开路电压（OCV）、内部电阻（AC-IR）， 测量结果同时自动匹配条形码。
查看详情
电池测试软件 CN021
测量电池电芯的开路电压(OCV)、内部电阻(AC-IR)，可通过扫码联动触发测试。
查看详情
扫描模块机架 ZC2003
适用于多电芯测量，保证组合精度
查看详情
多路扫描模块 ZC2004
采用高密度连接器， 满足多通道测试需求
查看详情
