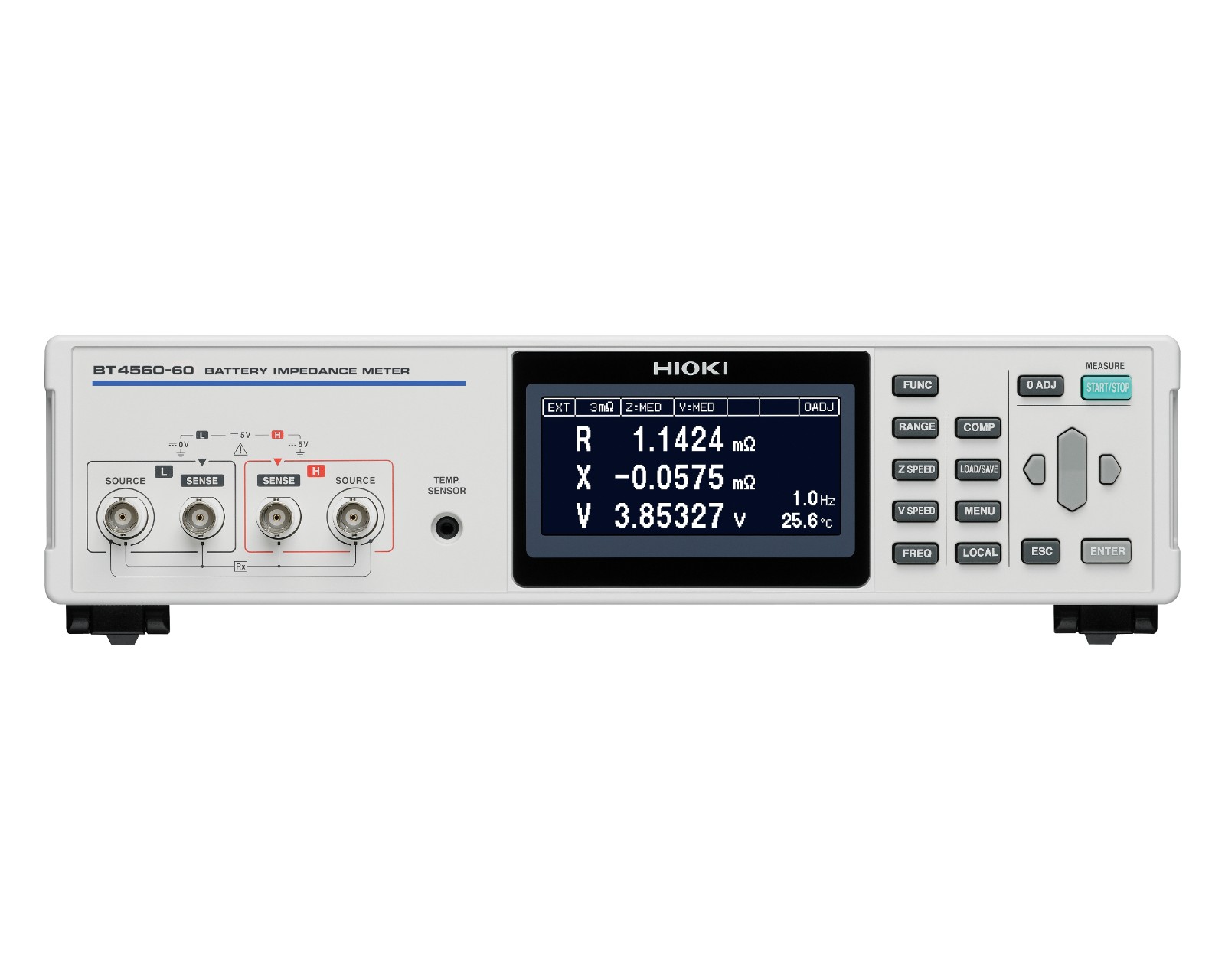

面向电动汽车与储能系统的大容量电池单元EIS测试
EIS测试和等效电路分析平台

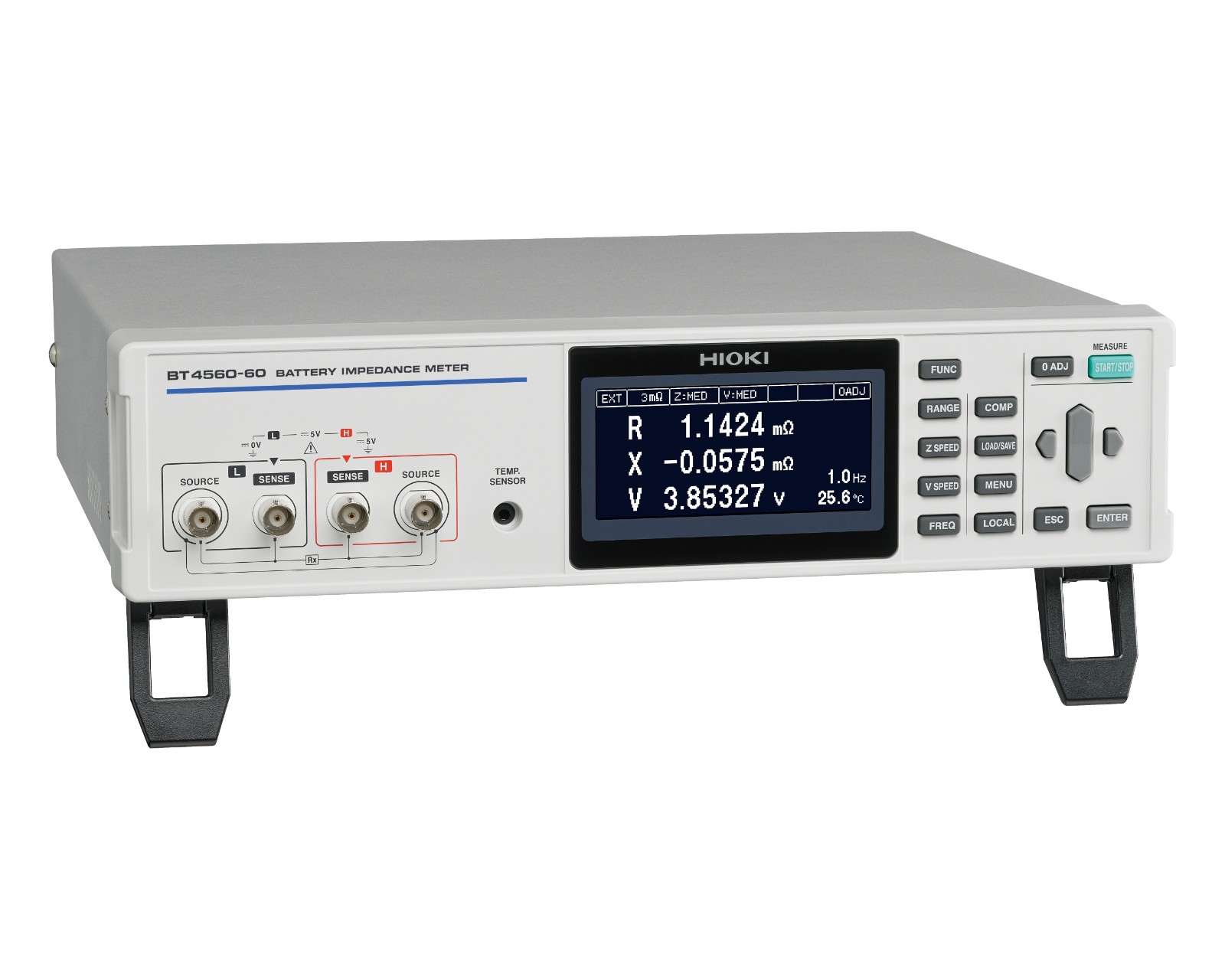

从研发到生产线，电池阻抗测试仪BT4560-60都能快速、轻松地进行EIS（*1）测试。BT4560-60支持 0.01Hz~10kHz的宽范围EIS测量频率，因此特别适用于电池单元设计的研发工作。
若增设扫描模块机架SW1001、SW1002，可轻松扩展至多通道评估系统，从而实现多个电池的高精度EIS测量自动化与效率提升。
*1：EIS（电化学阻抗谱谱）是一种使用小交流信号在宽频率范围内测量电池阻抗的方法。通过这种方法可以详细了解电池的内阻和反应性，了解电池的特性和性能，对电池的研发和质量管理非常有用。
从研发到生产线均可使用的可靠EIS测量仪器

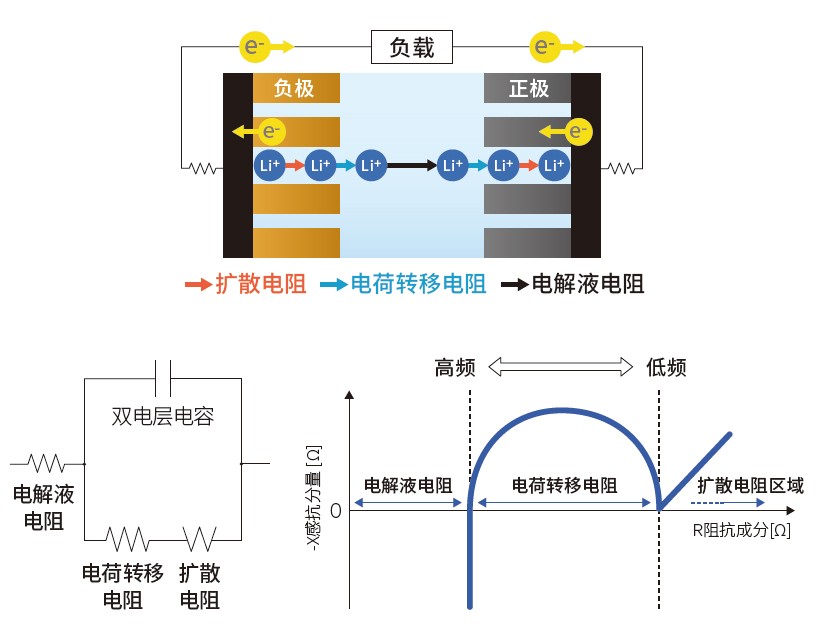

可管理电解液电阻、电荷转移电阻、扩散电阻，提升电池单元品质
·
测量频率可在 0.01Hz~10kHz范围内设置并测量
·
可测量低频段的电荷转移电阻与扩散电阻
·
可测量高频段的电解液电阻与焊接电阻
·
借助附带的应用程序生成奈奎斯特（Cole-Cole）图
·
搭配等效电路分析软件，可详细解析电池内部状态

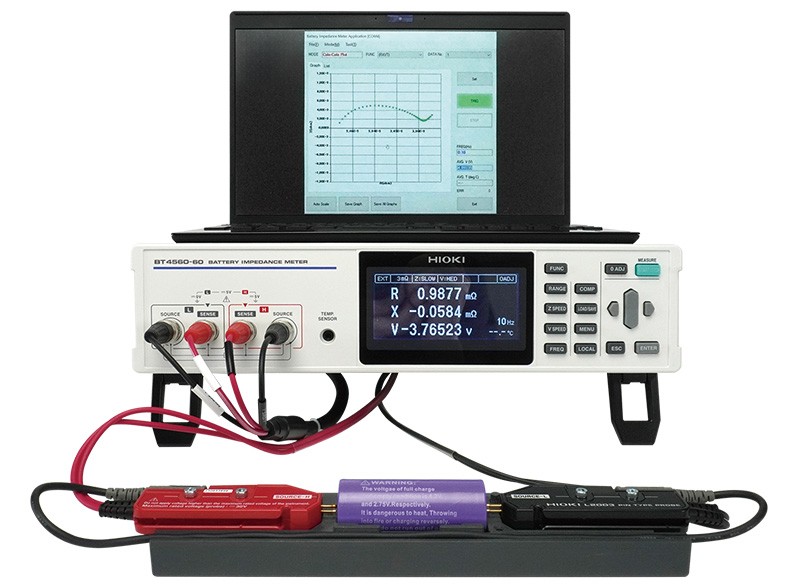

迅速生成奈奎斯特（Cole-Cole）图
将HIOKI电池阻抗分析仪BT4560-60连接至电脑，可快速轻松地执行频率扫描，并实时绘制测量结果图谱。

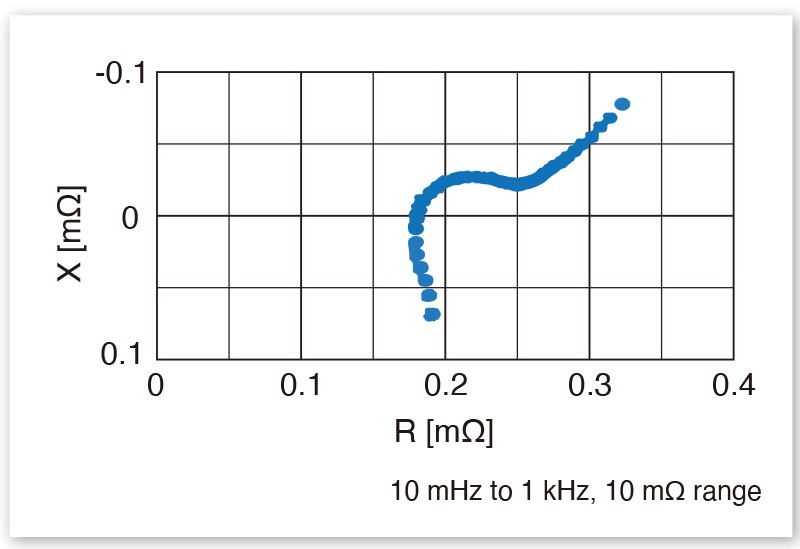

可测量1 mΩ以下的超低阻抗
大容量锂离子电池的内部阻抗低于1 mΩ。
BT4560-60专为测量1 mΩ以下的超低阻抗设计，具备高稳定性与高再现性。

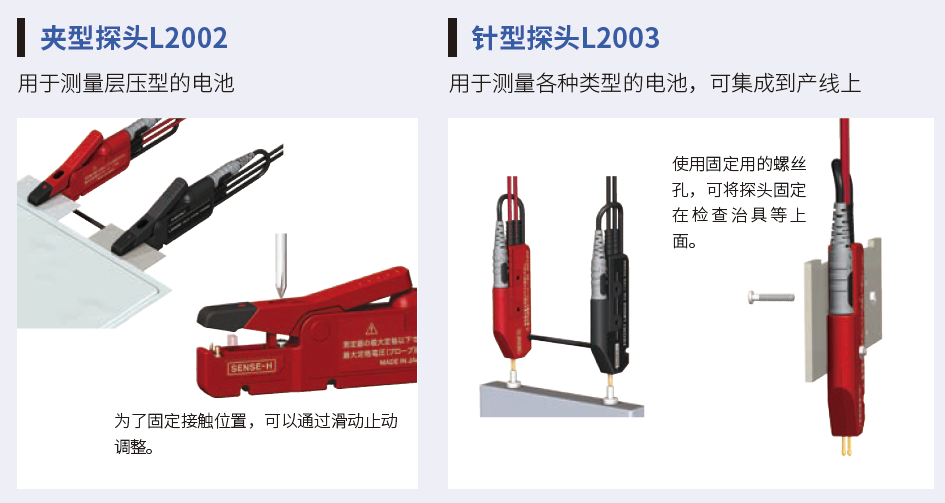

4端子对测试探头可降低磁通量影响
4端子对结构探头受环境噪声及电缆布线影响较小，可提供极为稳定的测量结果。
技术规格
基本参数（精度保证时间1年）
| 最大输入电压 | 最大5V |
|---|---|
测量项目 | 阻抗，电压，温度 |
| 阻抗测量 | 测量参数：R电阻、X感抗、Z阻抗、θ相位角 测量频率: 0.01 Hz〜10.00kHz Hz（在1.06 kHz～10.00 kHz频率范围内，3 mΩ量程、10 mΩ 量程下测量小于1 mΩ，以及100 mΩ量程下测量小于10 mΩ时，不保证测量准确度） 测量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 测量电流: 3 mΩ量程: 1.5 Arms, 10 mΩ量程: 500 mArms, 100 mΩ 量程: 50 mArms |
| 电压测量 | 测量量程: 5.00000 V(单量程), 测量时间: 0.1 s (FAST)〜1.0 s (SLOW) |
温度测量 | 测量范围: -10.0℃〜60.0℃, 测量时间: 2.3 s |
| 基本精度 | ¦Z¦ : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃) |
| 功能 | 比较器，自校准，采样延迟，平均值，电压限制，测量阻抗时电位梯度补偿，施加交流时防止充放电，按键锁定，系统测试，面板保存·读取(最大126组) |

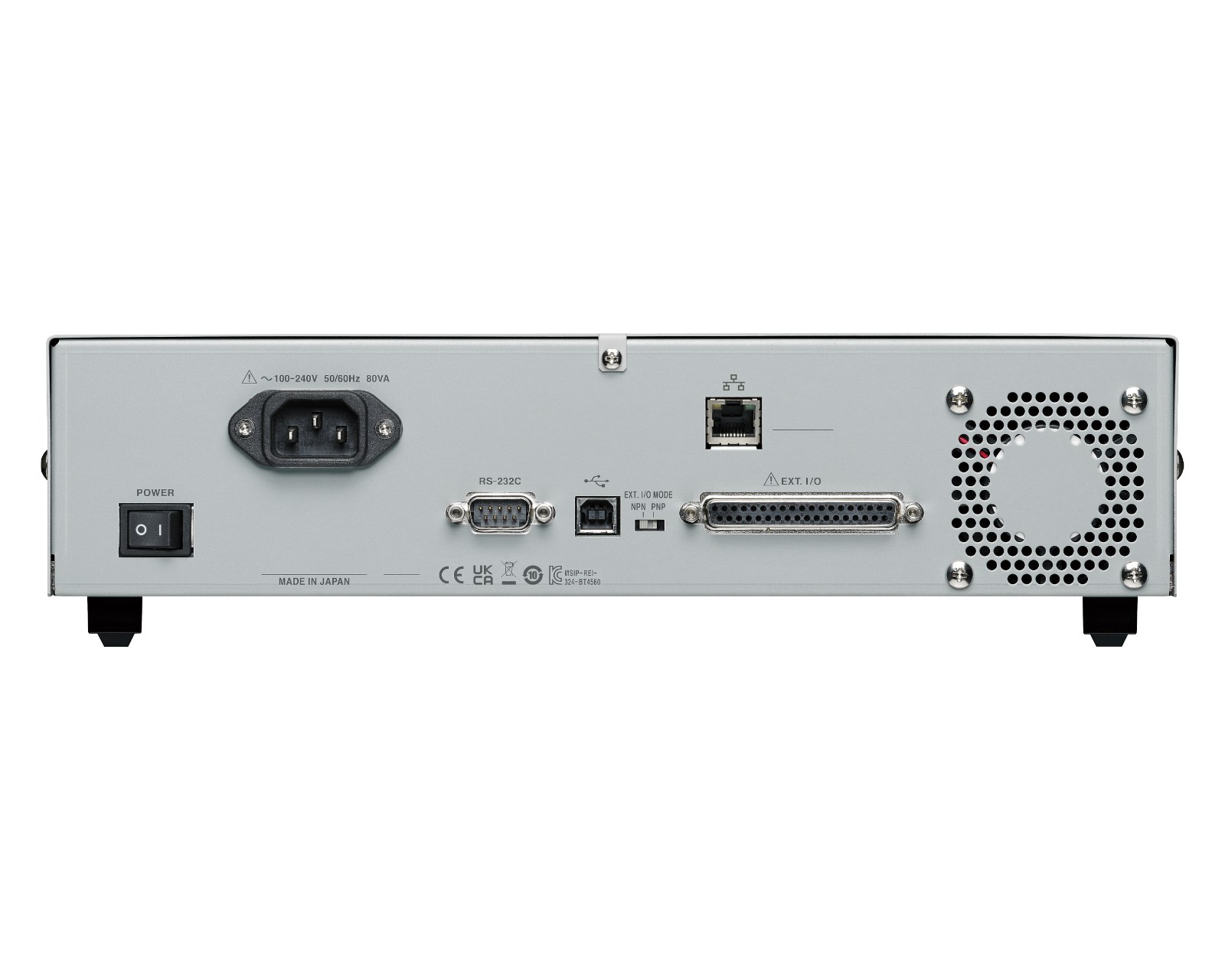

| 接口 | LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切换) |
| 电源 | 额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz/60 Hz 额定功率：80 VA max |
| 体积及重量 | 约330W × 80H × 293D mm (不含突起部分), 约3.8 kg |
| 附件 | 电源线×1，使用说明书×1，调零板×1，USB连接线(A-B型)×1 |
选件/附件
4端子探头L2000
DC~8MHz，1m长
查看详情

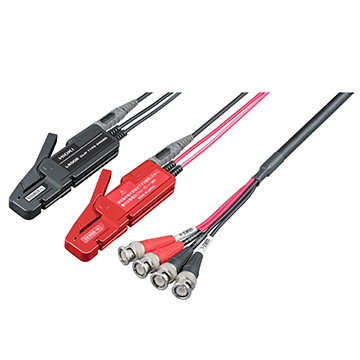

夹形探头L2002
线长1.5m
查看详情

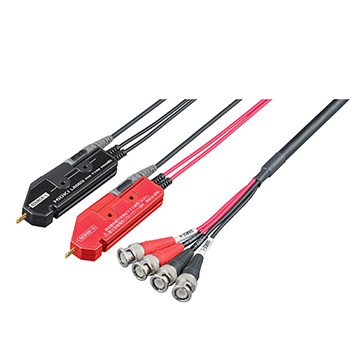

针型探头L2003
线长1.5m
查看详情
温度探头Z2005
线长1m
查看详情
前端探针 9772-90
9772顶端交换用(1个)
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
扫描模块机架SW1001
和测试仪组合使用可进行多通道测量，最大66ch
查看详情
扫描模块机架SW1002
和测试仪组合使用可进行多通道测量，最大264ch
查看详情
