用途场景
规格参数
产品概述
为新一代大容量电池提供高精度OCV/IR检查
优秀的电池测量功能：根据检查工艺选择机型（2款）

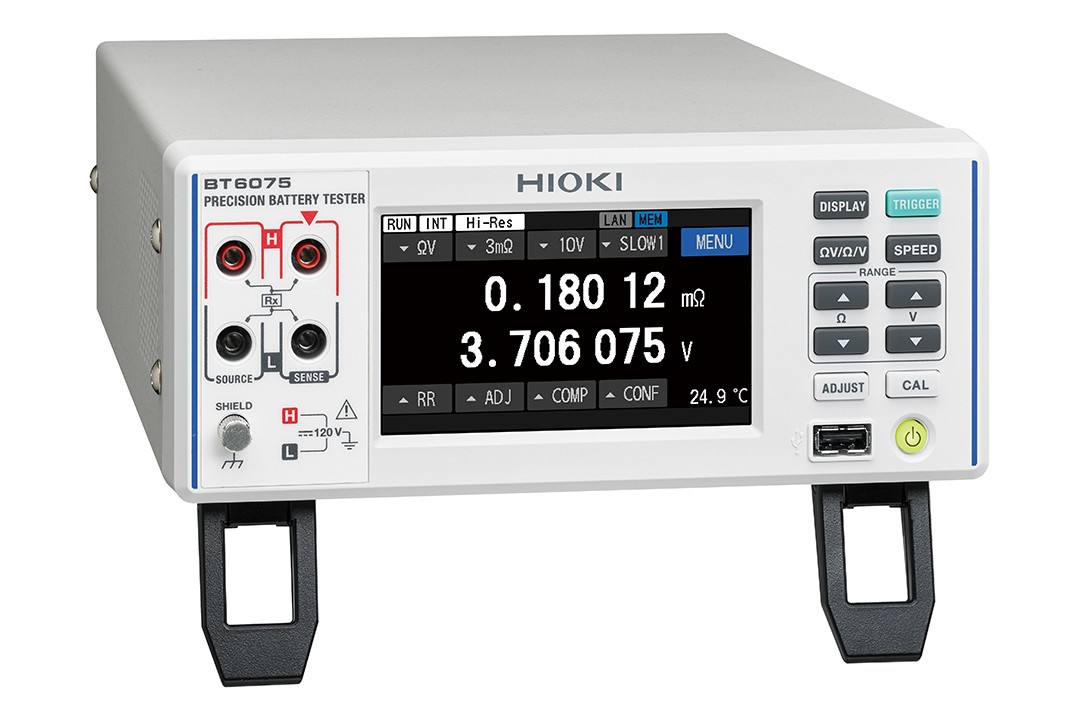

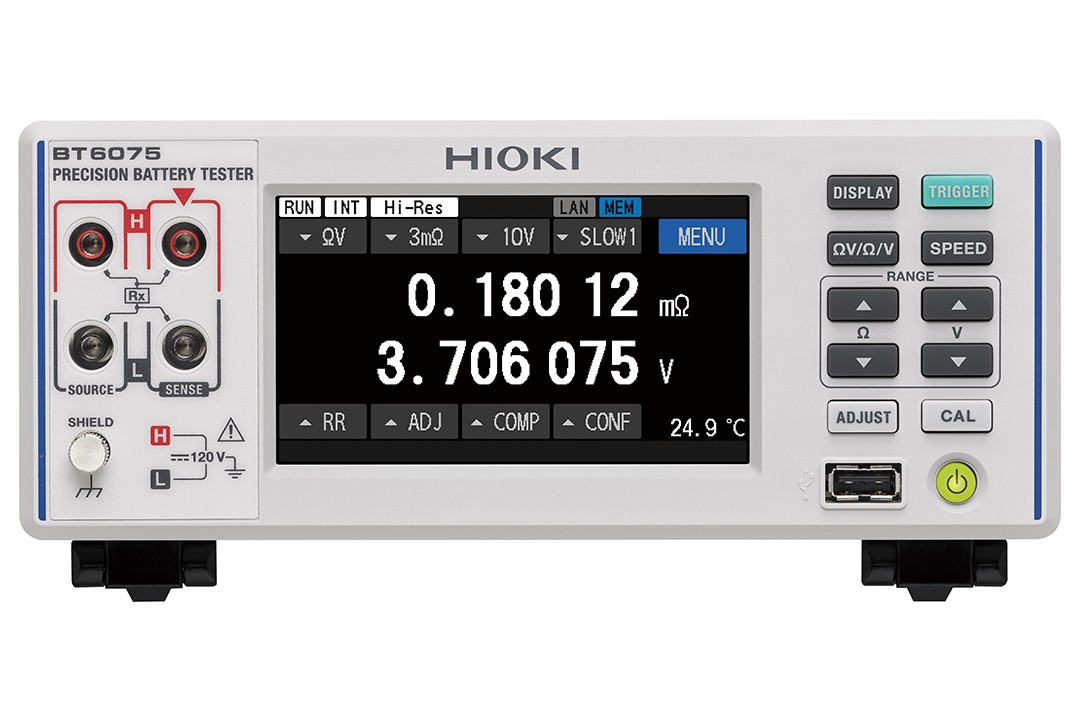

▄ 电池测试仪BT6075
出货和进货检查
适用于高精度分选
·电压显示：7位半
·DCV最高分辨率：1μV
·AC-IR最高分辨率：0.01 µΩ
▄ 电池测试仪BT6065
适用于化成工艺和老化试验
适用于初期工艺中的OCV/IR测试
·电压显示：6位半
·DCV最高分辨率：10μV
·AC-IR最高分辨率：0.01 µΩ

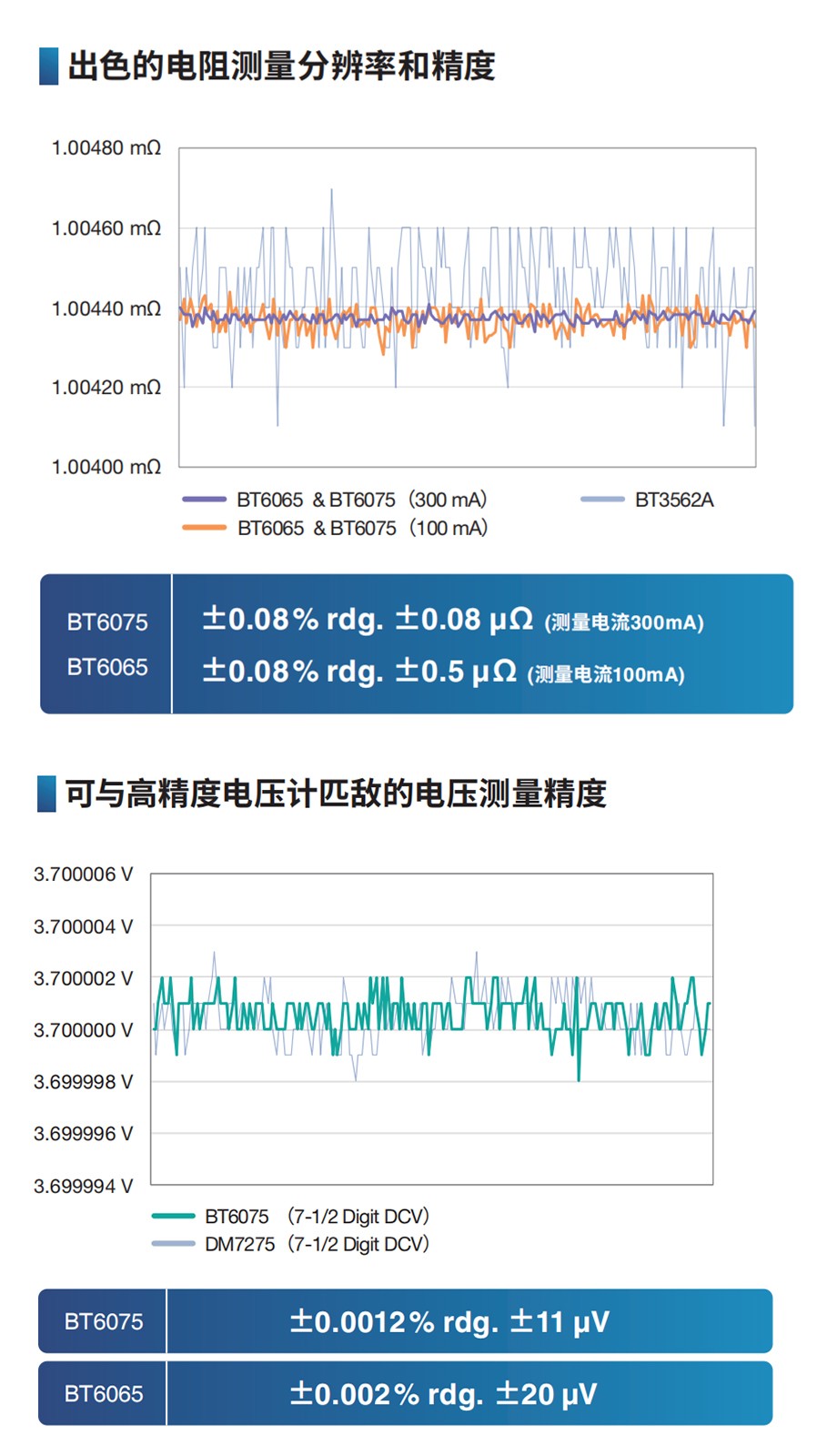

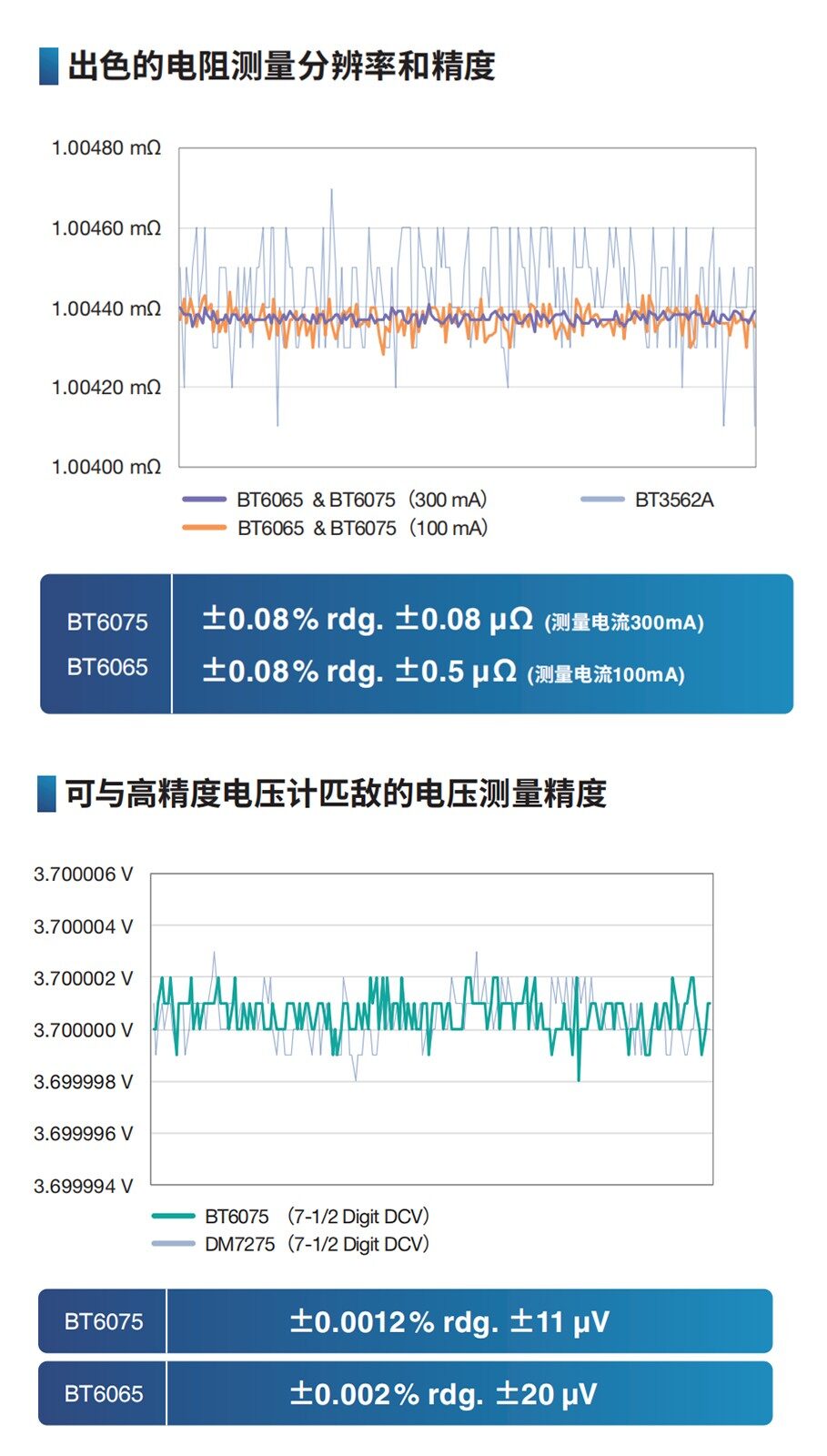

出色的AC-IR, DCV测量再现性
▄ 出色的电阻测量分辨率和精度
AC-IR 的最大分辨率为 10 nΩ。
在测量电流为300mA时，优秀的SN比，可获取稳定的测量数据。
适合测量低电阻的电池。
【BT6065、BT6075共通】
±0.08% rdg. ±0.08 µΩ（测试电流 300 mA）
±0.08% rdg. ±0.5 µΩ（测试电流 100 mA）
▄ 可与高精度电压计匹敌的电压测量精度
无需为OCV/IR测试增设电压计。
7位半(分辨率 1μV)和6位半(分辨率 10μV)中的任意机型都具有
与高精度电压计匹敌的测量精度。
【BT6075】
7位半（分辨率 1 µV）
±0.0012% rdg. ±11 µV
【BT6065】
6位半（分辨率 10µV）
±0.002% rdg. ±20µV

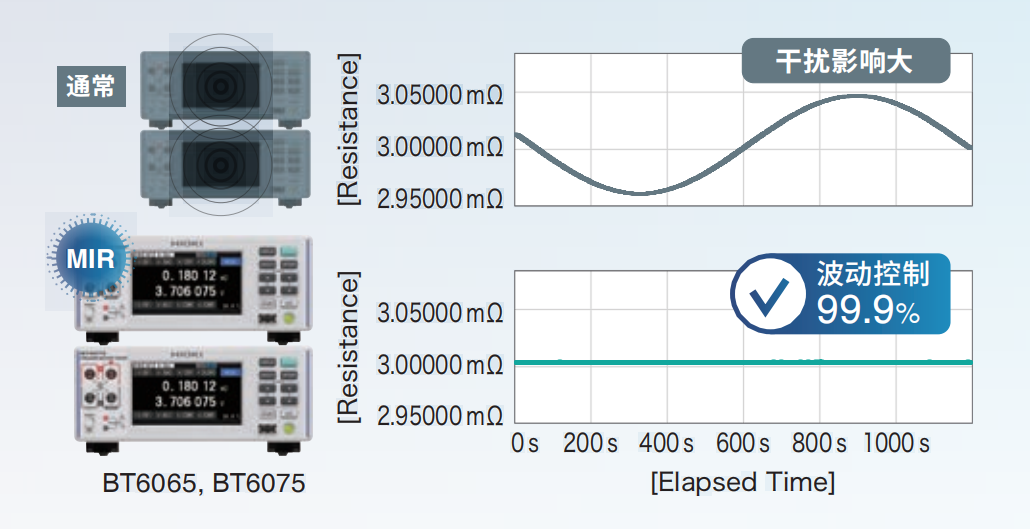

实现简便、可靠的同时检测【MIR模式(减少相互干扰)下的稳定测量】
想要2台仪器同时高效测量
通常，当两台电池测试仪靠近并同时测量时，相互干扰会导致测量值波
动。MIR 模式可减少相互干扰，确保稳定测量。因此，可实现同时使用2台电池测试仪快速准确地进行检测。
MIR技术的特点
- 无需同步线缆等额外选件
- 2台电池测试仪完全同步测量，不同于传统技术“脉冲输出功能”

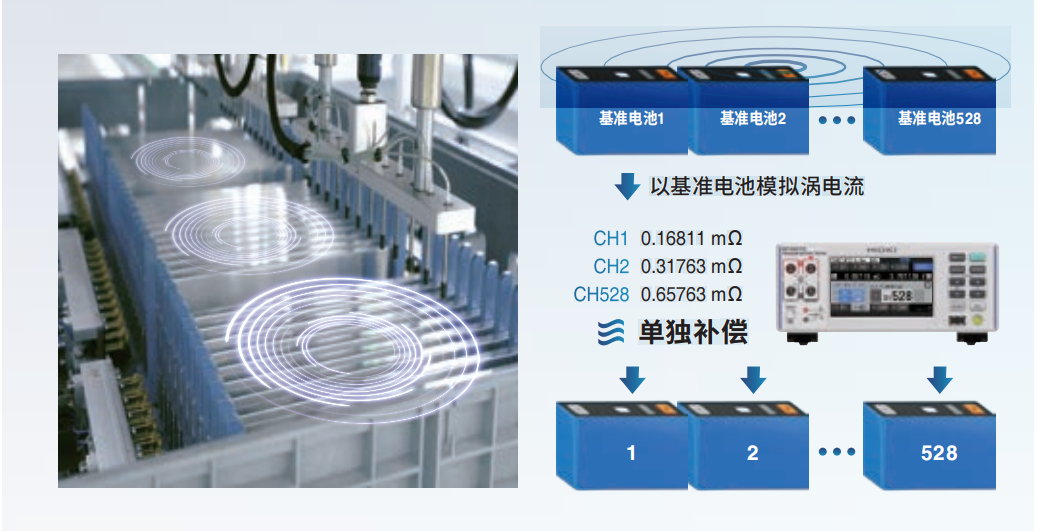

正确补偿相邻电池的涡电流影响【多通道校准功能】
想要正确地测量多通道
测量排列在托盘中的电池时，相邻电池的金属外壳产生的涡电流是导致误差的原因。
利用多通道校准功能以实际电池为基准正确补偿涡电流，从而更准确地测量。
多通道校准功能的特点
- 多通道校准功能：可保存最多528ch的补偿数据
- 使用面板保存功能可将最多6种不同的电池的校准数据
(6 x 528 ch)存储在主机中

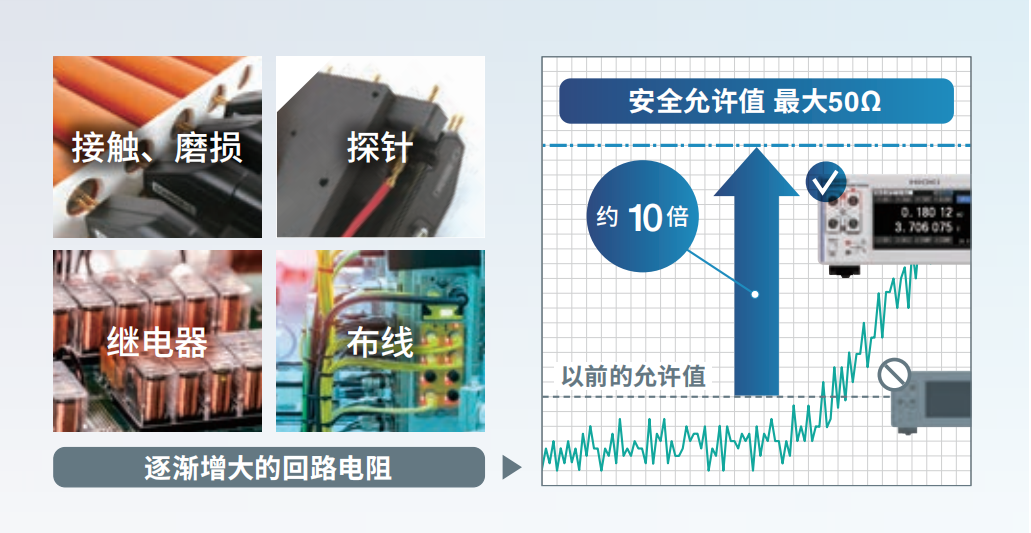

提高检测系统的长期可靠性【提高回路电阻的允许值】
担心系统突然停止
回路电阻是检测系统中导线电阻、探针的接触电阻的总和。因为回路电阻允许值高，对于探针老化及继电器接点电阻值的增加有耐受性。进而防止系统突然停止，提高运行效率。
回路电阻允许值
- 50Ω：测量电流100mA以下时（全量程）
- 10Ω：测量电流300mA时（仅3 mΩ量程）

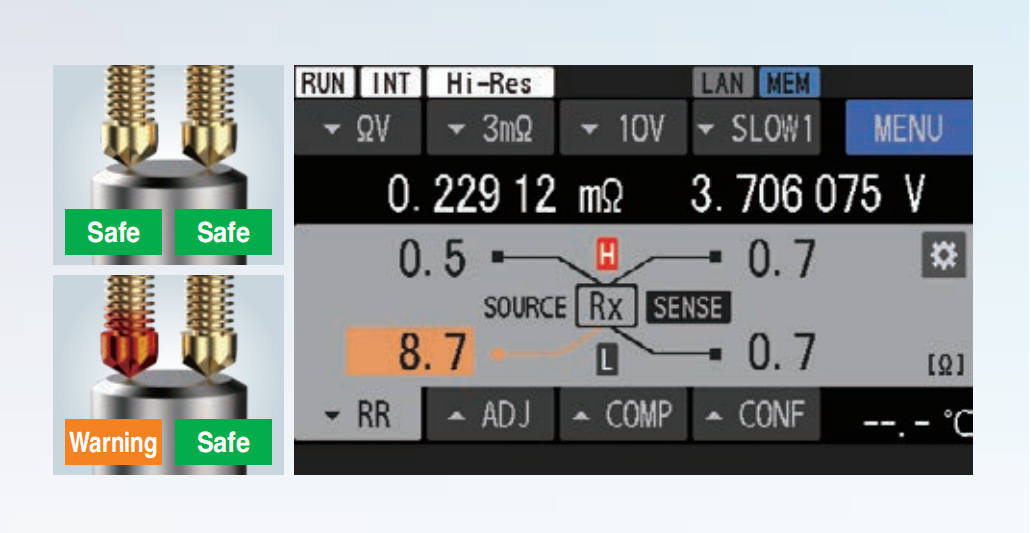

监测回路电阻，并在出现测量错误前发出警报【回路电阻监测（Route Resistance Monitor）】
想要减少探针的替换频率
回路电阻监控是指包含探针的接触电阻，对4根测试线电阻值分别进行监控的功能。可以持续监测接线异常，如探针磨损和导线断裂等。另外，还可通过数据确定需要更换的探针，从而提高维保效率，降低使用成本。
回路电阻监测的特点
- 分别设置2个阶段的阈值（Warning, FAIL）
- 测量回路电阻同时测量ΩV，提高检测可靠性

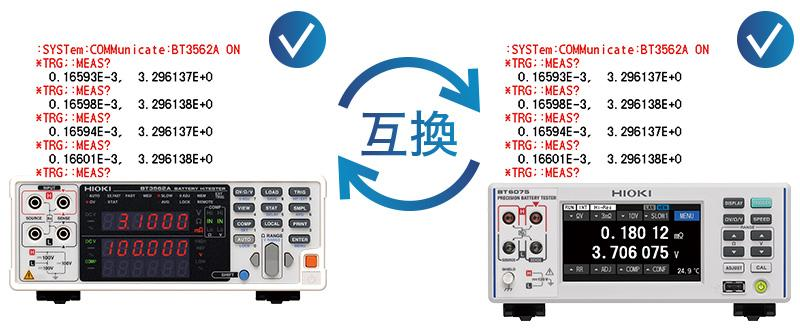

支持无缝系统集成【指令兼容模式】
可直接使用BT3562A的通讯指令，可马上替换之前的电池测试仪并完成验证。
选件/附件
扫描模块机架SW1002
和测试仪组合使用可进行多通道测量，最大264ch
查看详情
扫描模块机架SW1001
和测试仪组合使用可进行多通道测量，最大66ch
查看详情
扫描模块机架 ZC2003
适用于多电芯测量，保证组合精度
查看详情
多路扫描模块 ZC2004
采用高密度连接器， 满足多通道测试需求
查看详情

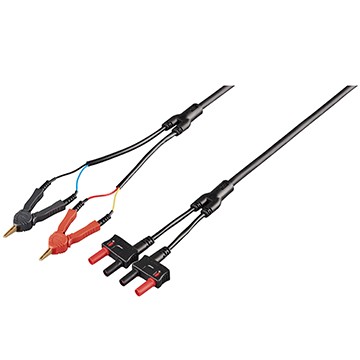

夹型测试线L2121
A: 130 mm, B: 84 mm, L: 1.2 m, DC 60 V
查看详情

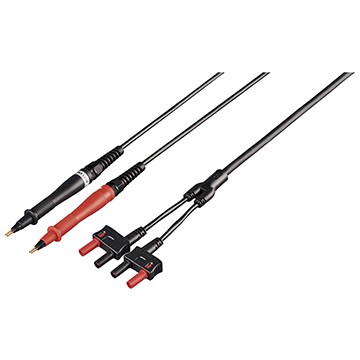

针型测试线L2120
A: 300 mm, B: 172 mm, L: 1.4 m, DC 1000 V
查看详情
针型测试线L2100
A：300mm B：172mm L：1.4m
查看详情

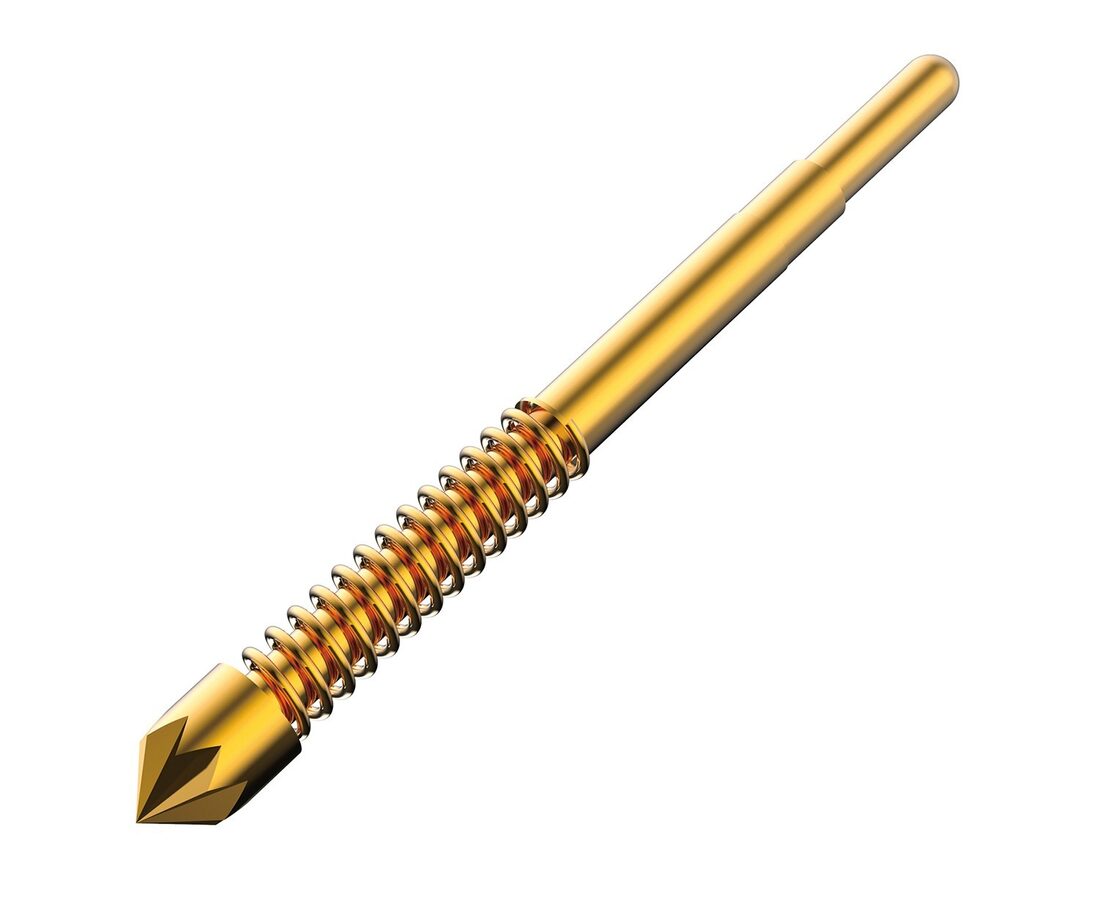

前端探针 9772-90
9772顶端交换用(1个)
查看详情
针型测试线 CN012
1000V耐压，全长: L=3m A=2m，前端：球形
查看详情
针型测试线 CN057
1000V耐压，全长: L=3m A=2m，前端：针型，可刺破被测物表皮
查看详情
调零板Z5038
用于L2120，L2100，L2110，L2020，9465-10，9772
查看详情
温度探头Z2005
线长1m
查看详情
RS-232C电缆 L9637
Z3001用，9针-9针，交叉型，3m
查看详情
USB连接线L9510
USB A-C型
查看详情
U盘Z4006
16 GB，采用长寿命、高可靠性的SLC型闪存
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
