产品概述
适用于高精度、紧凑型光伏逆变器检测系统

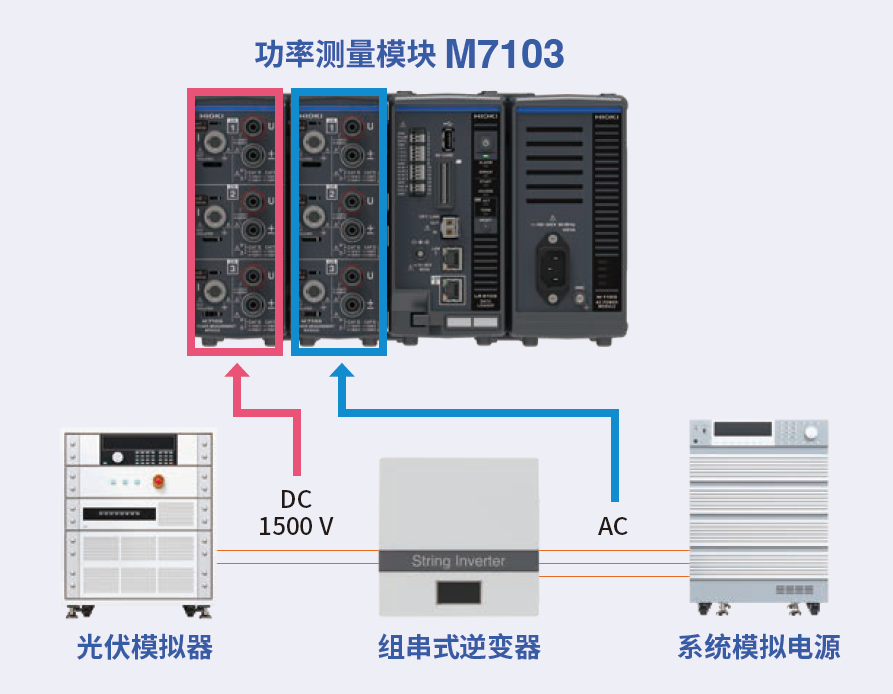

高压测量无需差分探头，实现高精度测量
为了降低设备搭建成本和输电损耗，光伏逆变器越来越多地在高压下使用。因此，测量光伏逆变器需要能够测量高电压的仪器。

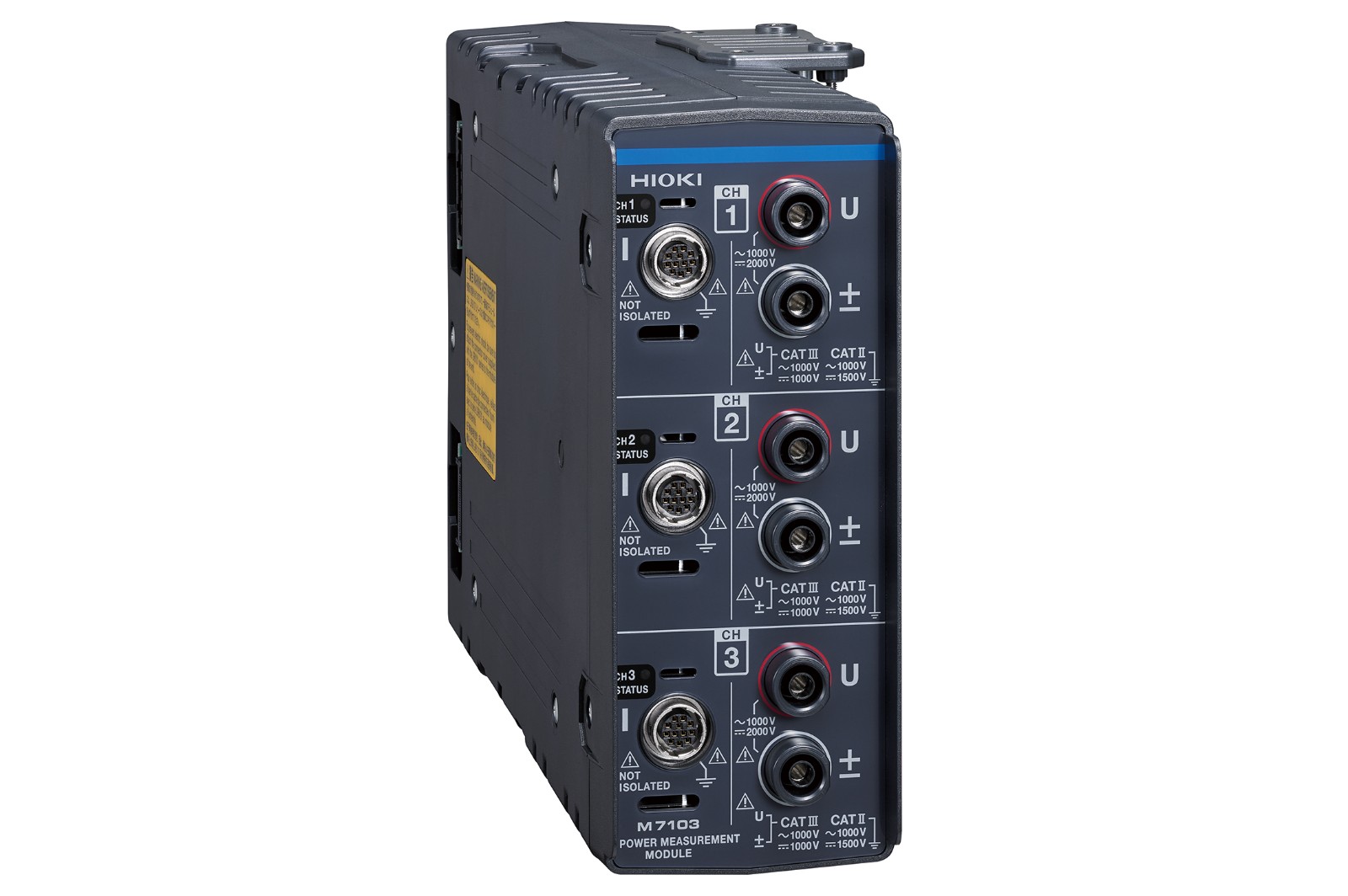

M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接输入高电压进行安全测量。另外，通过直接输入，可确保高达DC 1500 V的精度，从而保证光伏逆变器检测的质量。

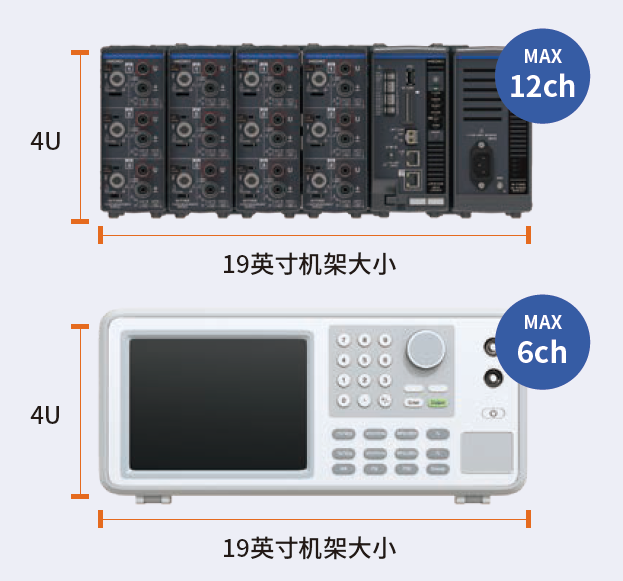

适用于光伏逆变器生产线的模块式功率测量仪器
M7103 可在 19 英寸机架 4U 大小的空间内提供多达 12 个通道的多点功率测量，为光伏逆变器生产线节省了空间和成本。主机采用模块化设计，客户可以自行添加或更换模块。这样就能灵活对应光伏逆变器生产线的搭建需求。

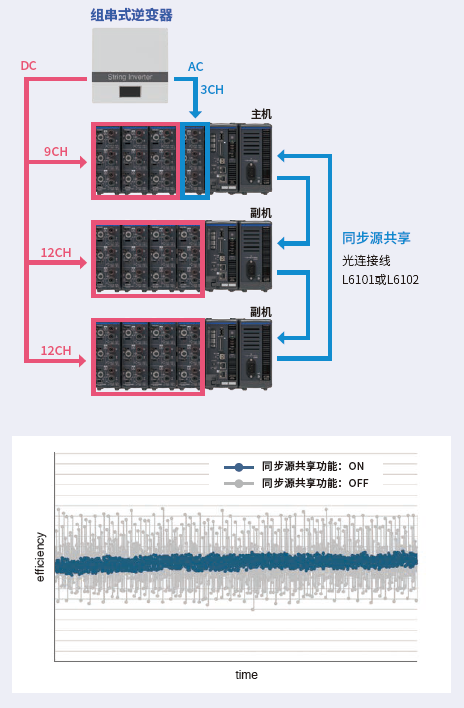

测量多路MPPT组串式逆变器的效率
为能最大限度的提高光伏系统的发电量，正在不断推进多路组串式逆变器的开发。多路组串式逆变器使用MPPT控制工作点，从而使每个组串产生最大电力。在生产线上，为了检查各个MPPT是否正常工作，需要进行多点测量。通过利用LR8102的同步功能，M7103最多可同时测量120个通道的功率。此外，同步源共享功能还可提供稳定的效率测量。
【绝缘性】安全测试1500V电池包的电芯电压
对地电压：DC 1500V（CATⅡ）绝缘
符合EN IEC 61010的标准
M7103因为对地最大额定电压为1500V，所以可以轻松支持800V的电池测试。
另外，可测量800V以上的新一代电池包和1000V以上的储能系统（如ESS）的各电芯电压和温度。
【高速性】最快速度每5ms输出一次全电芯的数据，支持HILS:使用LR8102时
通过UDP通信（*1）可以高速地将数据不断传输到上位系统。
以最快5ms进行高速采样，并立即输出数据。
*1:UDP通信是数据采集仪LR8102可使用的功能。
由于能够以最快5ms的间隔不断获取数据采集仪所测量的电芯电压的实时数据，因此，HILS等实时模拟中可以利用该数据。此外，还可以通过观测使用功率测量模块M7103测量出来的总电压和单节电芯电压的适配度，来全面分析充放电的特性。
技术规格
基本参数（精度保证时间1年）
| 适配机型 | 数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
使用温湿度范围 | 0℃～40℃, 80% RH 以下 (无结露) |
| 测量线路 | 单相2线(1P2W) 单相3线(1P3W) 三相3线(3P3W2M，3V3A，3P3W3M) 三相4线(3P4W) |
| 功率通道数 | 3个功率通道 |
| 输入端子 | 电压：插入式端子(安全端子) 电流：专用连接器(ME15W) |
| 输入方式 | 电压：绝缘输入，电阻分压方式 电流：通过电流传感器(电压输出)绝缘输入 |
| 电压量程 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 电流量程 | 0.04A~20kA（取决于所使用的电流传感器） |
| 波峰因数 | 3(相对电压・电流量程额定)，但是1500 V量程为1.35 |
| 输入电阻、输入电容 | 电压输入部分：3 MΩ±30 kΩ，1.5 pF typical 电流传感器输入：1 MΩ±50 kΩ |
| 最大输入电压 | 电压输入部分：AC 1000 V，DC 2000 V 电流传感器输入部分：8 V，±12 V peak |
| 对地最大额定电压 | AC/DC 1000 V CATIII 预期过渡过电压 8000 V AC 1000 V/DC 1500 V CATII 预期过渡过电压8000 V |
| 测量方式 | 电压电流同步数字采样和零交叉同步计算方法 |
| 采样率 | 500 kHz / 16 bit |
| 频率带宽 | DC, 0.1 Hz ～ 100 kHz |
| 有效测量范围 | 1% of range～110% of range |
| LPF(低通滤波器） | 从OFF/500 Hz/5 kHz中选择 |
| 测量项目 | 电压(U)、电流(I)、有功功率(P)、视在功率(S)、无功功率(Q)、功率因数(λ)、相位角(φ)、电压频率(fU)、电流频率(fI)、电压纹波率(Urf)、电流纹波率(Irf)、电流累积(Ih)、功率累积(WP)、电压峰值(Upk)、电流峰值(Ipk) |
| 其他测量 | 频率、累积、谐波（IEC 模式、宽频带模式） |
| 功能 | AUTO量程功能、运算功能、同步源协同功能 |
| 体积·重量 | 约65W×170H×255D mm(不含突出物)，约1.5 kg |
| 附件 | 使用说明书 ×1 |
选件/附件
数据采集仪LR8101，LR8102
适用于系统集成，可扩展模块的数据采集仪
查看详情

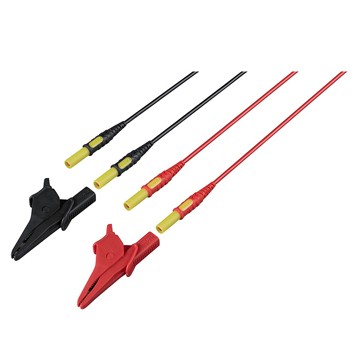

电压线L1025
CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A；香蕉头–
查看详情
转接线L1021-02
香蕉头支线– 香蕉头（黑×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情
转接线L1021-01
香蕉头支线– 香蕉头（红×1根），线长约0.5 m，用于L9438s或L1000s支线，C
查看详情

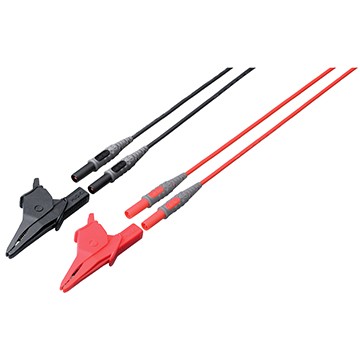

电压线L9438-50
红、黑各1， 3m 长，鳄鱼夹2个。
查看详情
电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8
查看详情

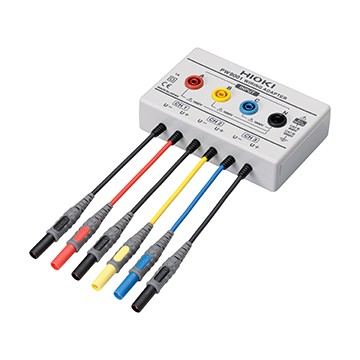

接线转换器PW9001
三相4线( 3P4W )接线时，可以将接线的电源线从6根减少到4根
查看详情

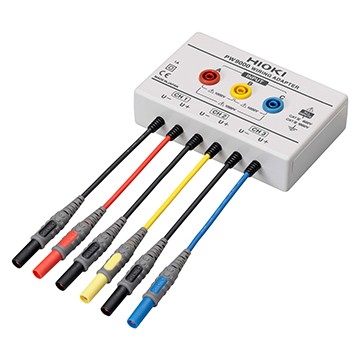

接线转换器PW9000
三相3线( 3P3W3M )接线时，可以将接线的电源线从6根减少到3根
查看详情
抓状夹 L9243
安装于香蕉头线的前端，红黑套装，全长 185mm，CAT II 1000V
查看详情
交流电源模块M1100
用于功率测量模块 M7103 的电源（最多 4 台） AC 100 V〜240 V, 50
查看详情
AC/DC电流传感器CT6904A-2, CT6904A-3
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 800A 可测导体直径：φ
查看详情
AC/DC电流传感器CT6904A, CT6904A-1
带宽：DC〜4MHz(位相〜1 MHz) 额定电流：AC/DC 500A 可测导体直径：φ
查看详情
AC/DC电流传感器CT6877A
带宽：DC〜1MHz 额定电流：AC/DC 2000A 可测导体直径：φ80mm
查看详情
AC/DC电流传感器CT6876A
带宽：DC〜1.5MHz（CT6876A-1: DC〜1.2MHz） 额定电流：AC/DC
查看详情
AC/DC电流传感器CT6875A
带宽：DC〜2MHz（CT6875A-1: DC〜1.5MHz） 额定电流：AC/DC 5
查看详情
AC/DC电流传感器 CT6873,CT6873-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 200A 可测
查看详情
AC/DC电流传感器 CT6872,CT6872-01
频率特性：DC〜10 MHz (位相 〜1 MHz) 额定电流：AC/DC 50A 可测导
查看详情
AC/DC电流传感器 CT6863-05
频率特性：DC〜500kHz(位相〜300 kHz) 额定电流：AC/DC 200A 可测
查看详情
AC/DC电流传感器 CT6862-05
频率特性：DC〜1MHz(位相〜300 kHz) 额定电流：AC/DC 50A 可测导体直
查看详情
AC/DC电流探头 CT6831
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 20A 可测导体直径：φ5 mm
查看详情
AC/DC电流探头 CT6830
频率带宽：DC〜100 kHz 额定测量电流：AC/DC 2A 可测导体直径：φ5 mm
查看详情
AC/DC电流探头 CT6846A
频率特性：DC〜100 kHz 额定电流：AC/DC 1000A 可测导体直径：φ50mm
查看详情
AC/DC电流探头 CT6845A
频率特性：DC〜200 kHz 额定电流：AC/DC 500A 可测导体直径：φ50mm
查看详情
AC/DC 电流探头 CT6844A
频率特性：DC〜500 kHz 额定电流：AC/DC 500A 可测导体直径：φ20mm
查看详情
AC/DC电流探头CT6841A
频率特性：DC〜2MHz 额定电流：AC/DC 20A 可测导体直径：φ20mm
查看详情
AC/DC电流探头 CT6847A
可在不影响布线与电路的前提下实现高精度测量的开口型电流传感器
查看详情
分流电阻线CN089
查看详情
钳式传感器 9272-05
频率特性：1Hz〜100kHz (位相5Hz〜50kHz) 额定电流：AC 20A/200
查看详情

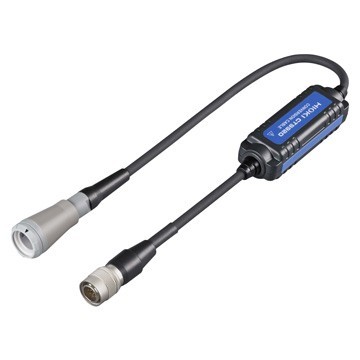

转换线 CT9920
将输出端子(PL14)的电流传感器连接到(ME15)端子PW3390等时需要
查看详情
AC柔性电流钳 CT7040
带宽：10Hz〜50kHz (±3dB) 额定电流：AC 600A/6000A 可测导体直
查看详情
AC/DC自动调零电流传感器 CT7742
带宽：DC〜5kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直径：φ
查看详情
AC/DC电流传感器 CT7642
频率带宽：DC〜10kHz (-3dB) 额定测量电流：AC/DC 2000A 可测导体直
查看详情

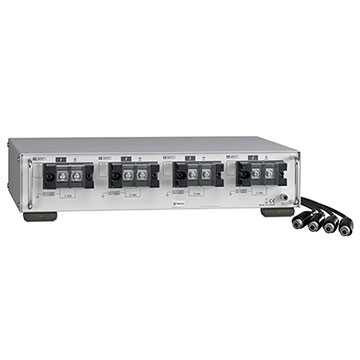

电流直接输入单元PW9100A
频带DC~3.5MHz，额定电流AC/DC 50A
查看详情
连接线CT9904
HIOKI ME15W (12 pin) 端子- ME15W (12 pin) 端子, 1
查看详情
传感器单元CT9557
单独使用电流传感器时的供电 4通道，计算功能，波形/RMS输出
查看详情

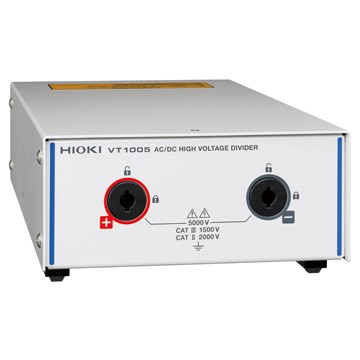

AC/DC高压分压器VT1005
安全测最大5000V的高压，测量频带DC ~ 4MHz
查看详情
