用途场景
规格参数
产品概述

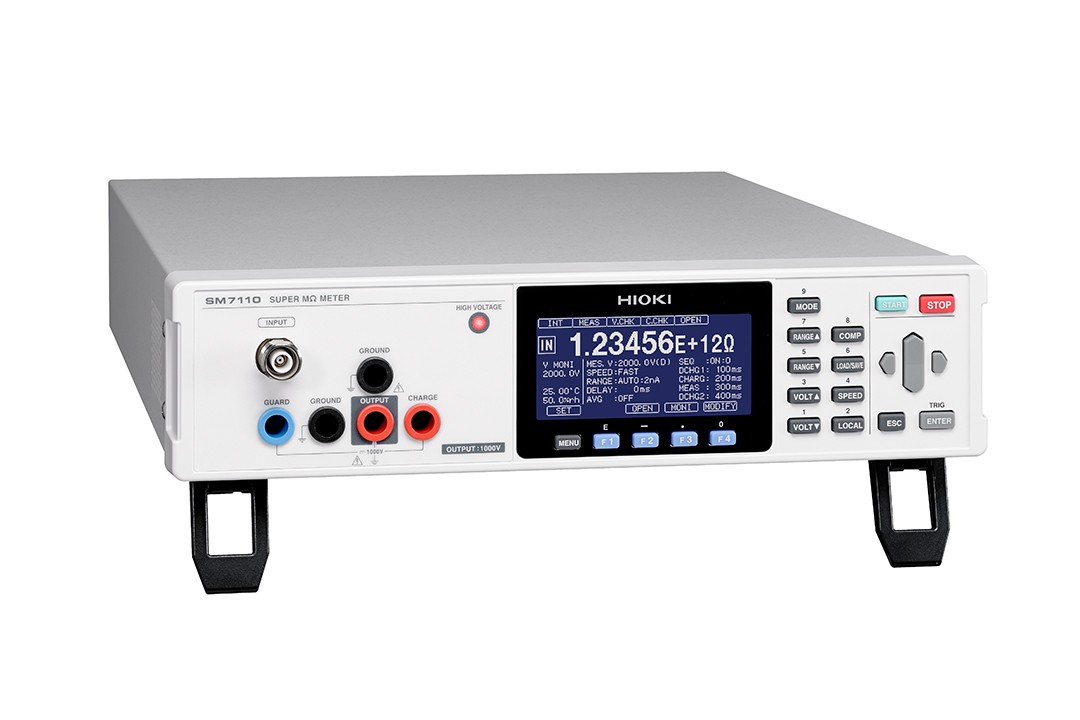

使用方法多种多样，最大1000V，最快6.4ms高阻计

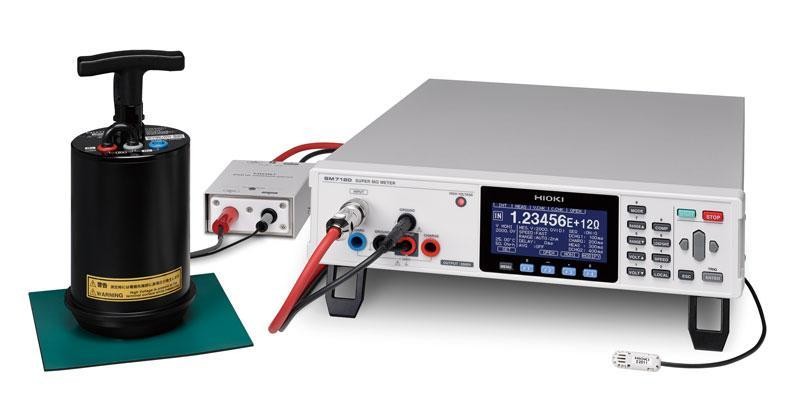

多种使用方法的超绝缘计
超绝缘计是一种能够作为IR表、静电计等高电阻计，以及作为皮安表这种微小电流计来使用，使用方法非常丰富的测量仪器。
而且，HIOKI自行设计的悬浮式电路，能不受测量环境影响进行稳定测量，并且运用在产线中实现高速测量。
2000V输出 SM7120

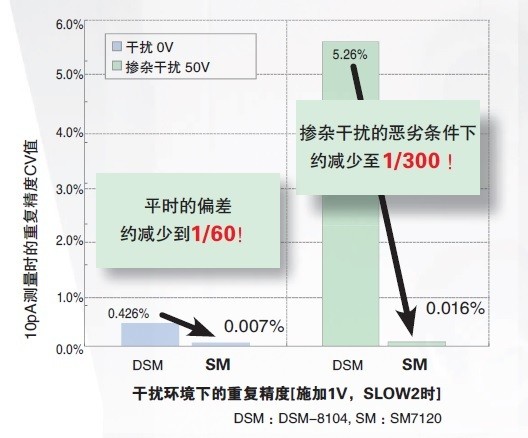

偏差1/60，抗噪音性能300倍
通过全新的SM悬浮式电路和三轴连接器的组合，大幅提高抗噪音性能。

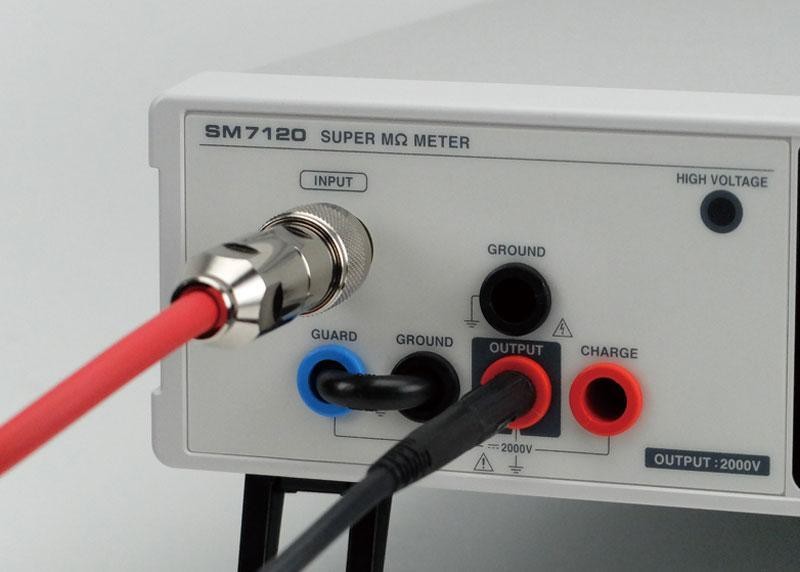

采用大口径三轴连接器
SM7110/SM7120采用了16mm大口径的三轴连接器。
兼顾抗噪音的稳定性和高压检查时的安全性
最快6.4ms的高速检查
6.4ms=测量4.1+接触检查2.3ms
高速检查和最大50mA的预充电功能的组合可以实现高产量的MLCC检查。

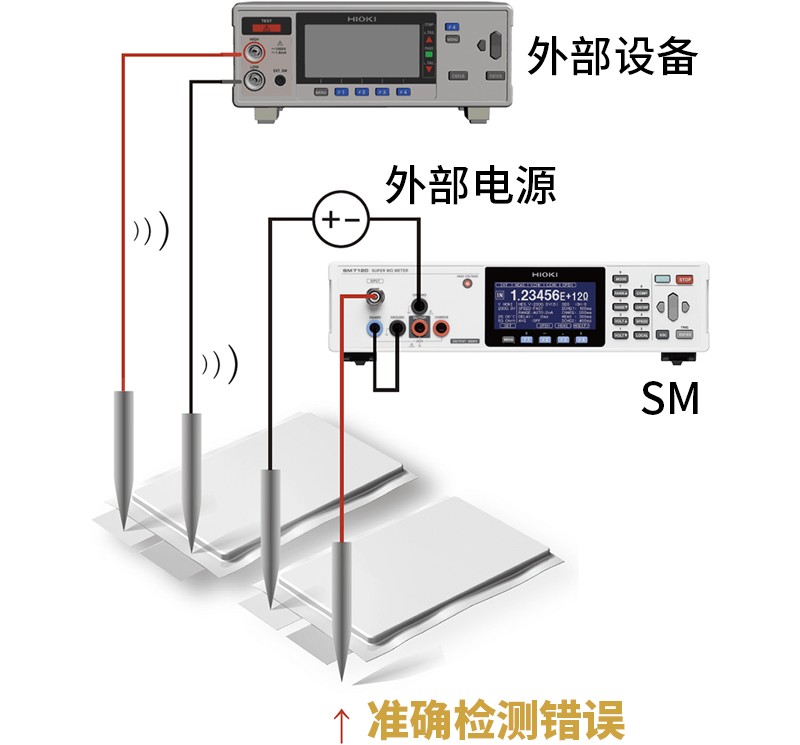

皮安表模式也能使用的高性能接触检查
如皮安表一样搭载了在使用外部电源的测量中也能使用的接触检查功能。
对应范围从0.1pF到由阈值决定的低电容。
可以选择用于检查的频率，因此在现场也能够使用多个测量仪器进行检测。
输出电压从最小0.1V到最大1000V，能够以0.1V为单位任意设置
输出电压从最小0.1V到最大1000V，能够以0.1V为单位任意设置。

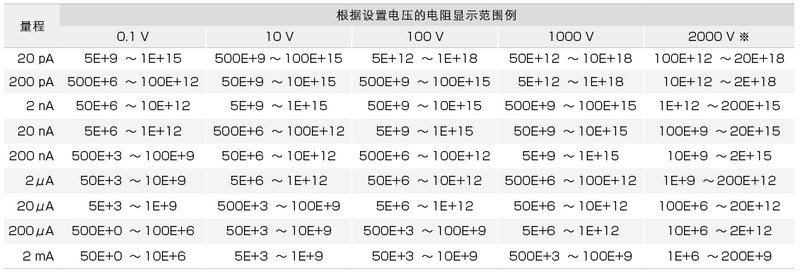

[设置电压和电阻显示范围的例]
根据电流量程的不同，电阻的显示范围不同。电流量程设置为自动并使用电阻显示模式时需要注意。
产品使用例
用于陶瓷元件的絶縁劣化试验
贴片电容的IR测量
MLCC（多层陶瓷电容器）的绝缘测量
光伏电池薄膜的绝缘测量
噪音滤波器的绝缘（高阻）测量
液晶设备的绝缘测量
涂层（涂料）的表面电阻率测量
外壳的带电度的测量
二极管的微小泄漏电流测量
光电耦合器的初级/次级绝缘（高电阻）测量
打印机墨粉辊轴的绝缘测量
用于针对半导体厂家的绝缘密封件的评估试验
用于组装在贴片机、分选机、自动化设备中

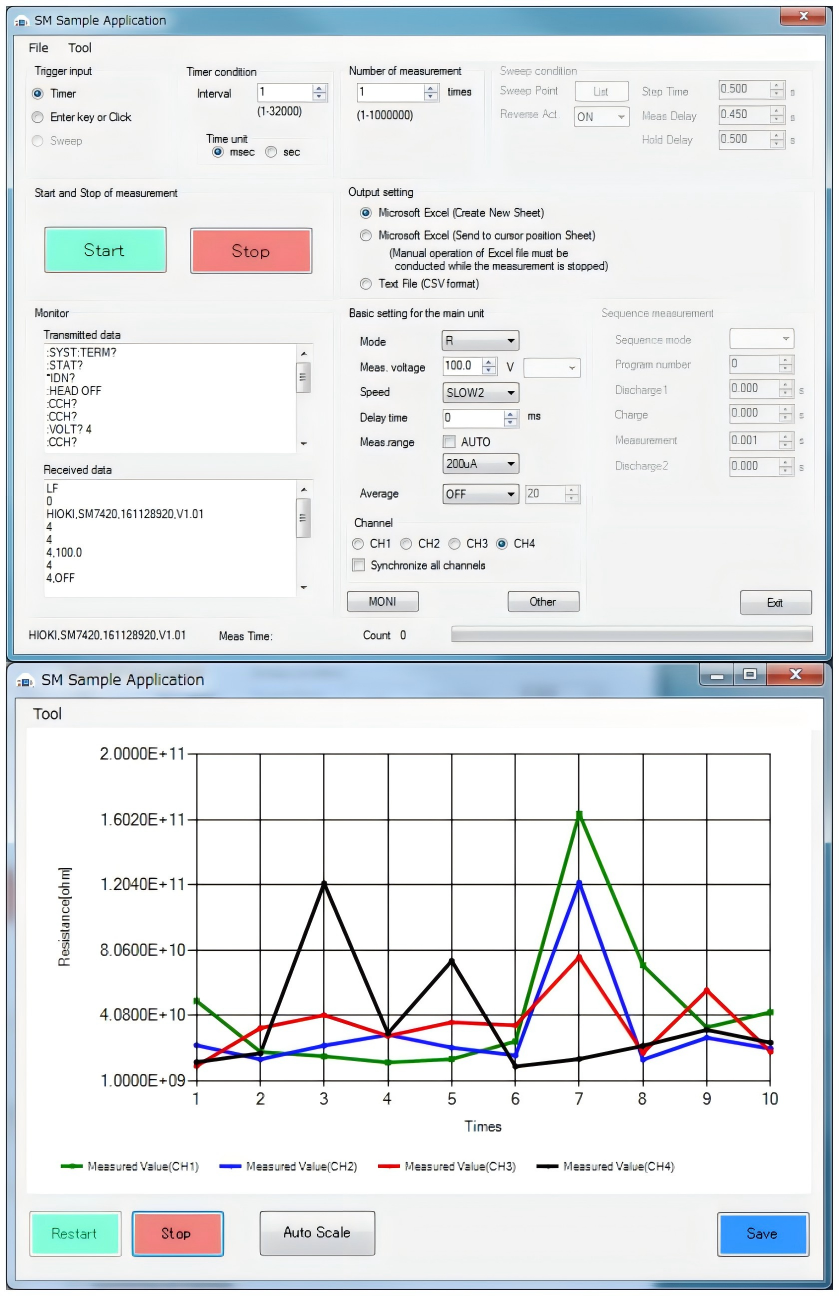

可在软件中保存设置和上传备份
通过采样应用程序，可将测量条件一键保存，无需在每次维修或校准时重复复杂设置。
· 主机的参数设定
· 间隔测量（按指定时间间隔自动采样）
· 电压扫描测量（可变电压测量）
· 回车键触发单次测量
· 获取测量值并保存为 Excel 或 CSV 格式
· 图表显示
· 通信指令收发测试
· 主机设置的备份与恢复
技术规格
基本参数(精度保证时间1年，调整后精度保证时间1年)
| 测量通道数 | 1ch |
|---|---|
| 直流电流测量(精度) | 20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 测量速度设置: SLOW2=内部累积时间为13PLC时 (2) 温度范围: 23 ±5℃ 湿度 85% rh以下 (3) 2 mA量程仅在测量速度FAST时才能选择 |
| 电阻显示范围 | 1×10 ^3 Ω 〜2×10 ^19 Ω ※电阻测量精度由电流量程精度和电压设置精度规定 |
| 电压设置范围 (精度) | [SM7110,SM7120共通] 0.1～100.0 V, 分辨率100 mV, 精度 设置的±0.1%±0.05% f.s. 100.1～1000 V, 分辨率1 V, 精度 设置的±0.1% ±0.05% f.s. |
| 限流器 | 0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA |
| 测量时间设置 | 延迟时间: 0～9999 ms |
| 功能 | 比较测量，偏差测量，表面电阻率测量，体积电阻率测量，电压监视器，接触检查 |
| 编程功能 | 有10种放电-充电-测量-放电的测量序列可编程 |
| 显示 | LCD显示(30位，8行)、背光、高压警告显示 |
| 接口 | GP-IB, RS-232C, USB, EXT I/O |
| 电源 | AC100～240 V, 50/60 Hz, 45 VA |
| 体积及重量 | 330W × 80H × 400D mm, 6.7 kg |
| 附件 | 电源线 ×1, 使用说明书 ×1,EXT I/O用公头连接器×1,短路插头×1 |
选件/附件
5通道绝缘检测系统CN067
绝缘特性测试系统
查看详情

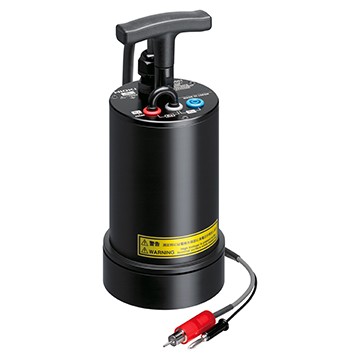

表面/体积电阻测量用电极SM9001
非CE标识产品。 外形尺寸: φ100×223mm 重量:2.5kg，线长:1m
查看详情

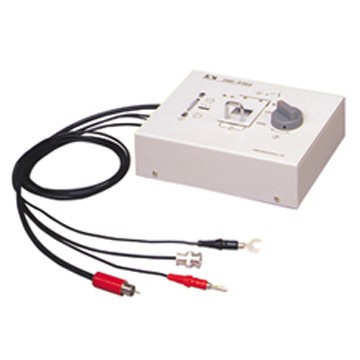

插片电容测试用电极接口SME-8360
高阻计选件电极
查看详情

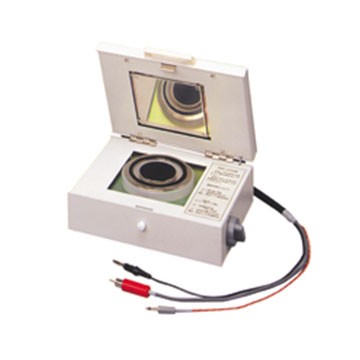

平板测试用电极SME-8310
高阻计选件电极
查看详情

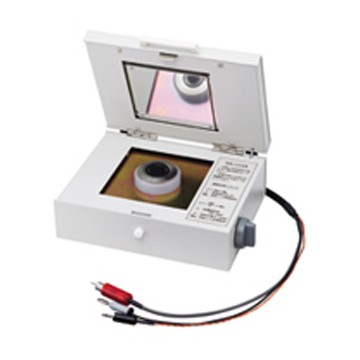

平板测试用电极SME-8311
平板样品的固有阻抗测量用电极
查看详情
表面阻抗测量用电极 SME-8302
可以测量树脂形成，橡胶加工品形状的曲线形测试物的表面电阻。 电极间隔为10mm的 1010
查看详情
表面电阻测试用电极 SME-8301
电极前段压住被测物体，就可以测量被测物的表面电阻。 主要与SM-8213一起使用，测量非经
查看详情
液体测试用电极 SME-8330
高阻计选件电极
查看详情

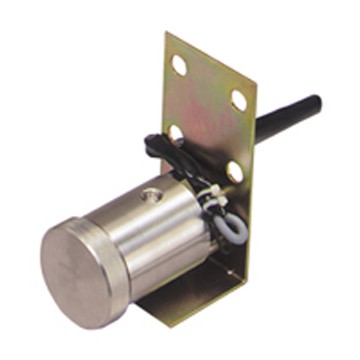

连续液体样品测试电极SME-8335
可以测量流动机油与干净液体的绝缘电阻测试。 电极由金属片固定，要求1/4NPT结合。 容量
查看详情

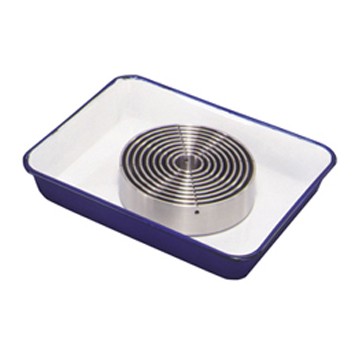

水银SME-8322
用于平板样品的不锈钢的水银电极。 每段包含9个直径20mm的环至20个直径100mm的环。
查看详情

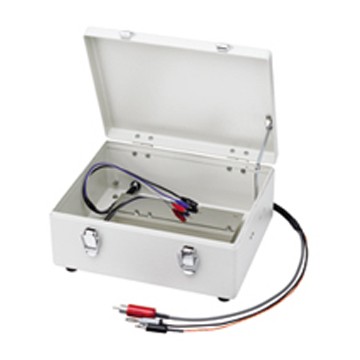

屏蔽箱SME-8350
高阻计选件屏蔽箱
查看详情

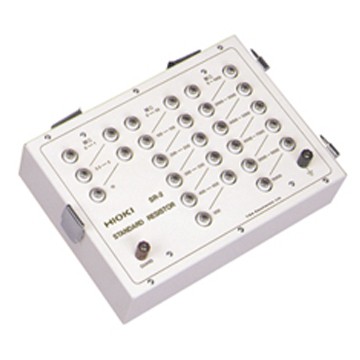

电阻箱SR-2
高阻计用的校正电阻箱。 超绝缘计主机与确保安全的保护构造。 最高使用电压：DC1000V。
查看详情
转换适配器Z5010
连接SM7110/SM7120和电极及屏蔽箱
查看详情
内部连接线 DSM8104F
DSM8104F 0.1m
查看详情
4ch绝缘测试系统 CN046
功率半导体陶瓷基板测试系统，施加高压，微小电流测量0.1fA分辨率，需订制
查看详情
高压继电单元 CN054
高阻计多路扫描单元，支持SM7110，SM7120，SM7420
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
GP-IB连接线9151-02
2m长
查看详情
针形测试线（红色）L2230
长1m
查看详情
针形测试线（黑色）L2231
长1m
查看详情
夹型测试线（红）L2232
长1m
查看详情
夹型测试线（黑）L2233
长1m
查看详情
单侧无接头测试线（红）L2234
长3m
查看详情
单侧无接头测试线（黑）L2235
长3m
查看详情
