规格参数
产品概述

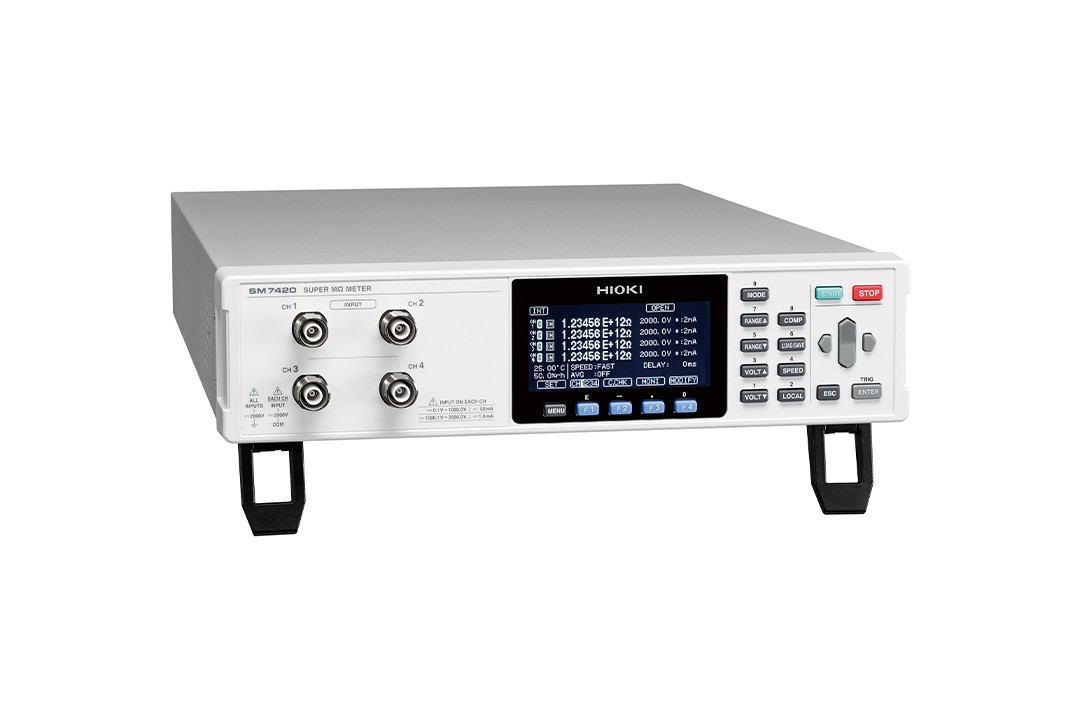

适合于安装在自动设备中的4ch微小电流测量专用机型

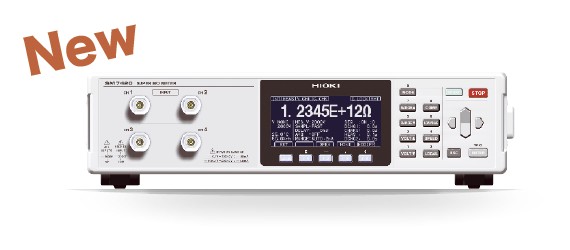

20PΩ测量SM7120中4CH机型登场
保留SM7120的抗干扰和测量功能，专门测量微小电流的4CH机型全新登场。 这是适用于组装至自动设备中的高速机型，比如MLCC检查的批量生产检查等。

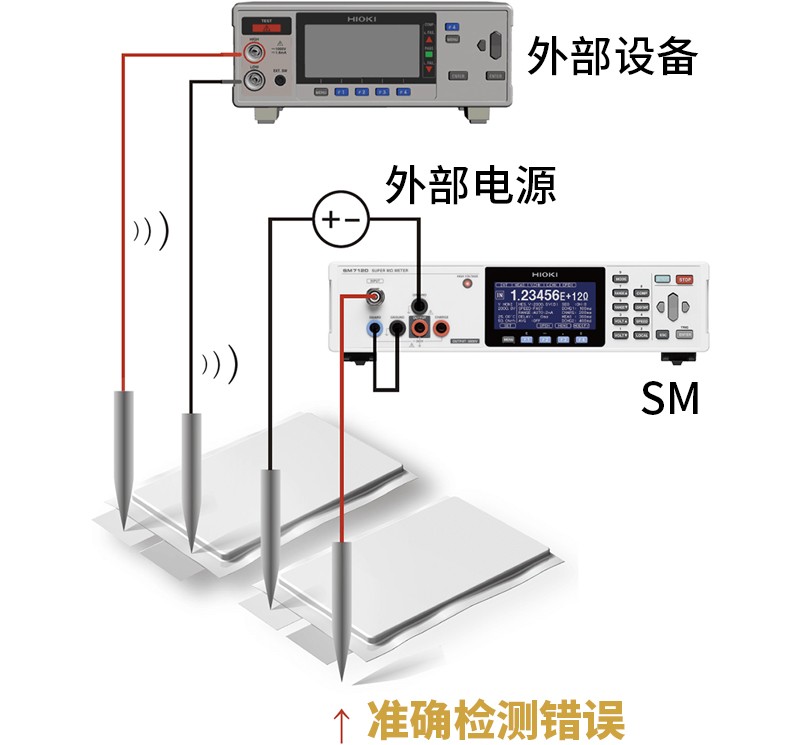

搭载接触检查功能的皮安表
标配了接触检查功能。
通过和外部电源组合使用的微小电流测量功能，可以实现接触检查，因此组装时可以放心使用。无需过多的尝试，提高整体的工时。 4通道单独检查，可以设置频率和延迟时间，因此能够做符合产线设计的细微调整。

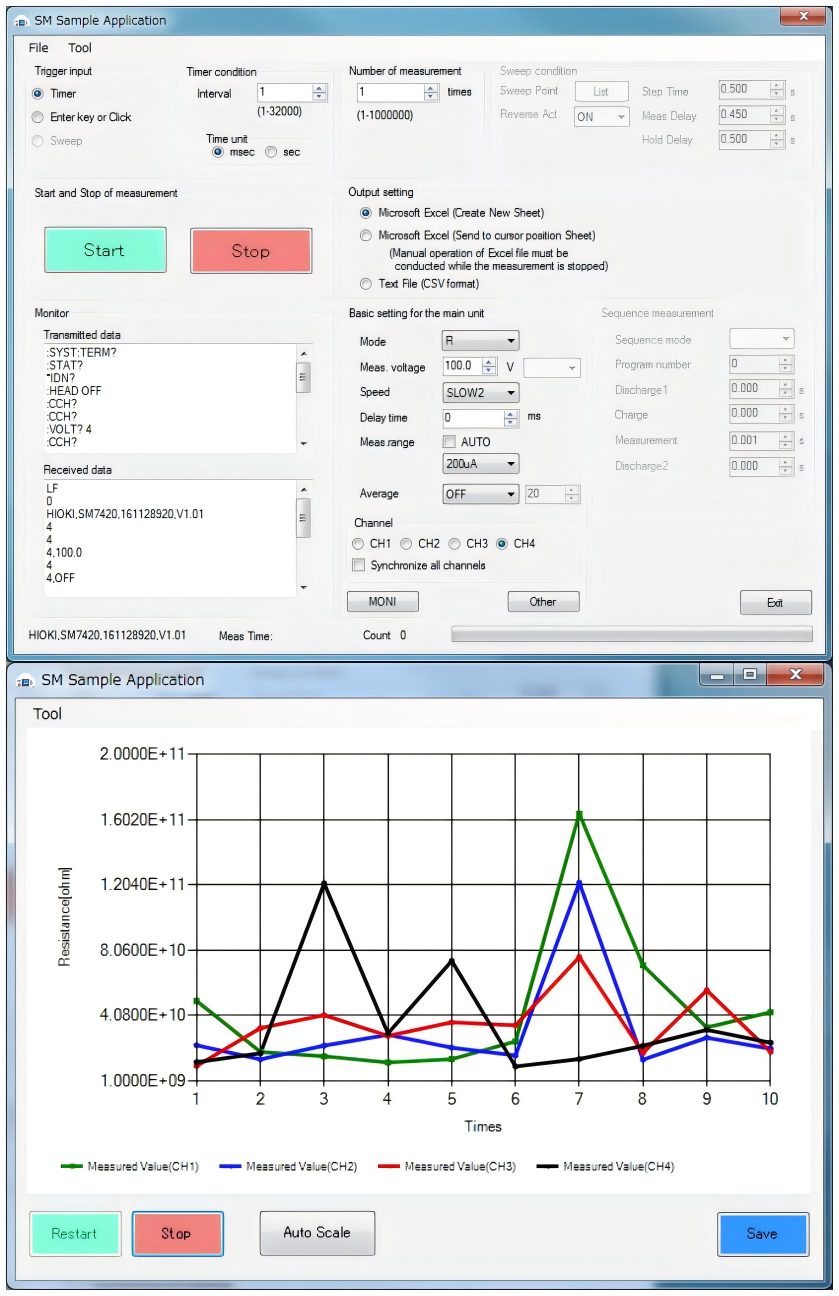

可在软件中保存设置和上传备份
通过采样应用程序，可将测量条件一键保存，无需在每次维修或校准时重复复杂设置。
· 主机的参数设定
· 间隔测量（按指定时间间隔自动采样）
· 电压扫描测量（可变电压测量）
· 回车键触发单次测量
· 获取测量值并保存为 Excel 或 CSV 格式
· 图表显示
· 通信指令收发测试
· 主机设置的备份与恢复
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 测量通道数 | 4ch |
|---|---|
| 直流电流测量(精度) | 20 pA量程 (分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 测量速度设置 SLOW2=内部累积时间设为13PLC时 (2) 温度范围 23 ±5℃ 湿度 85% rh以下 (3) 2 mA量程时只能在测量速度为FAST时选择 |
| 电阻显示范围 | 50 Ω 〜2×10 ^19 Ω ※电阻测量精度由电流量程精度和电压设置精度规定 |
| 电流限制 | 0.1〜250.0 V: 5/ 10/ 50 mA, 251〜1000 V: 5/ 10 mA,1001V〜： 1.8mA |
| 测量时间设置 | 延迟时间: 0～9999 ms |
| 功能 | 通道独立接触检查、通道独立线长补偿、通道独立治具电容开路补偿、比较器 |
| 显示 | LCD显示(30位，8行)、背光、高压警告显示 |

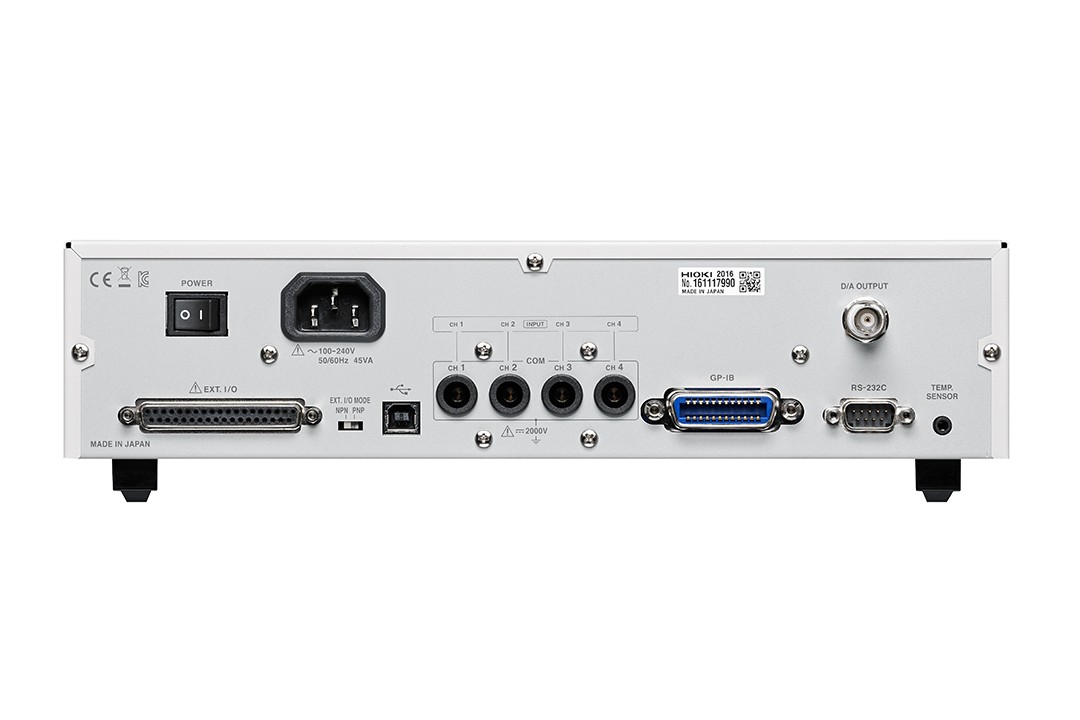

| 接口 | USB, RS-232C, GP-IB |
| 电源 | AC100〜240 V , 50/60 Hz, 45 VA |
| 体积及重量 | 330W × 80H × 450D mm, 6.5 kg |
| 附件 | 电源线×1, 使用说明书×1, EXT I/O用公头连接器×1 |
选件/附件

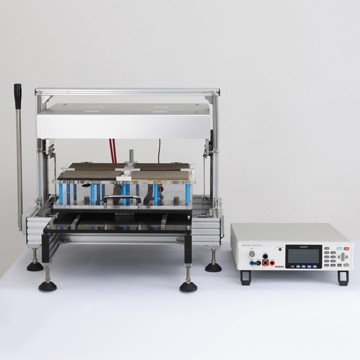

4ch绝缘测试系统 CN046
功率半导体陶瓷基板测试系统，施加高压，微小电流测量0.1fA分辨率，需订制
查看详情
高压继电单元 CN054
高阻计多路扫描单元，支持SM7110，SM7120，SM7420
查看详情

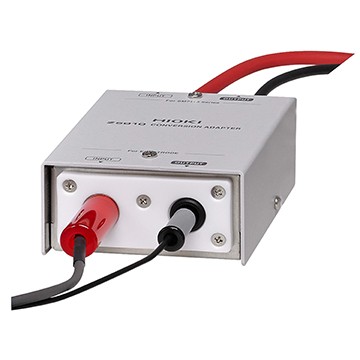

转换适配器Z5010
连接SM7110/SM7120和电极及屏蔽箱
查看详情

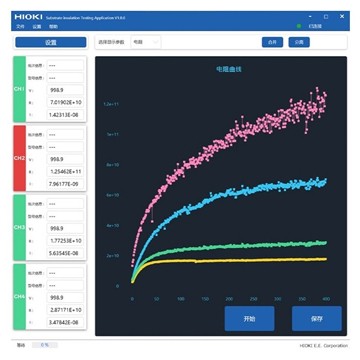

5通道绝缘检测系统CN067
绝缘特性测试系统
查看详情

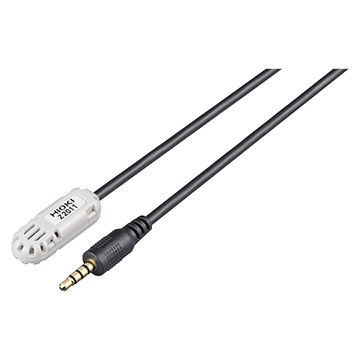

温湿度传感器Z2011
线长1.5m
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
GP-IB连接线9151-02
2m长
查看详情

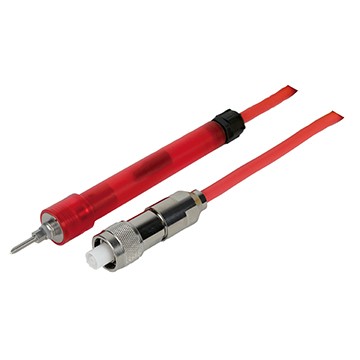

针形测试线（红色）L2230
长1m
查看详情
针形测试线（黑色）L2231
长1m
查看详情
夹型测试线（红）L2232
长1m
查看详情
夹型测试线（黑）L2233
长1m
查看详情

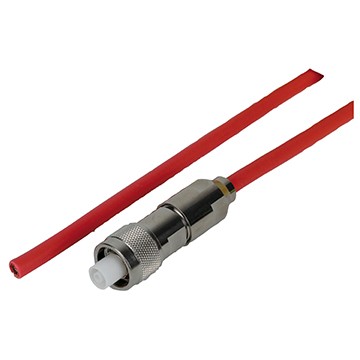

单侧无接头测试线（红）L2234
长3m
查看详情
单侧无接头测试线（黑）L2235
长3m
查看详情
