产品概述

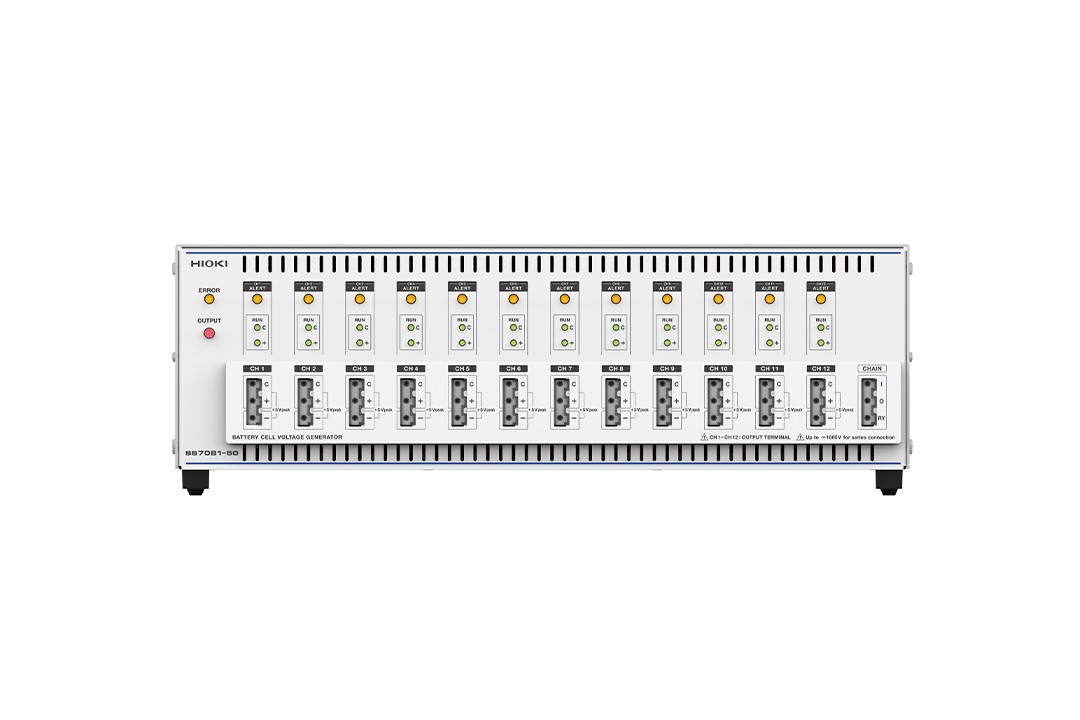

简单准确地实现BMS（电池管理系统）的功能测试环境

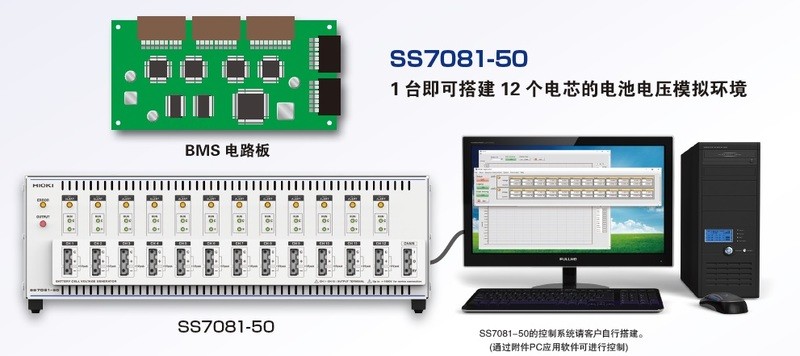

轻松构建BMS功能评估环境
● 集成电源，电子负载和DMM功能的12通道电池电压发生器
● 通过简单的配置实现BMS功能检查环境的构建，从而降低成本和提高生产效率

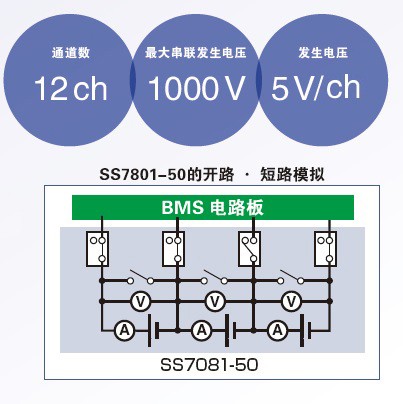

与实物电池或独立电源相比更安全地构筑模拟环境
● 12ch/台，每个通道可模拟电芯的动作
● 可搭建串联1000V的大型模块环境(5 V/ch×200 ch=1000 V)
● 可模拟电芯的异常状态，而实物电池则有可能有起火的危险
● 可模拟通道和BMS间的断线情况
● 电芯的短路模拟

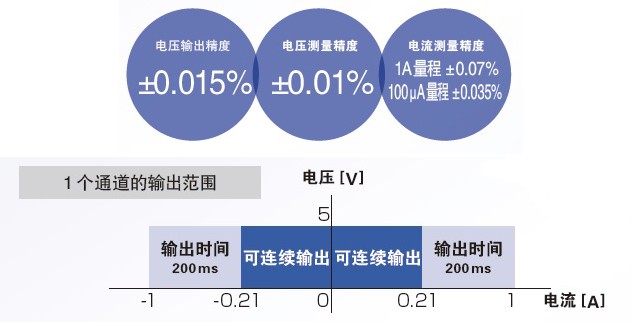

高精度、高精度的输出/测量
● 以高精度电压输出模拟电芯动作
● 2象限的输出电压 −1 A～1 A 的电芯平衡
● 高精度的电压、电流测量
● 100μA量程测量微小电流
(BMS的暗电流、电芯平衡电路的泄漏电流)

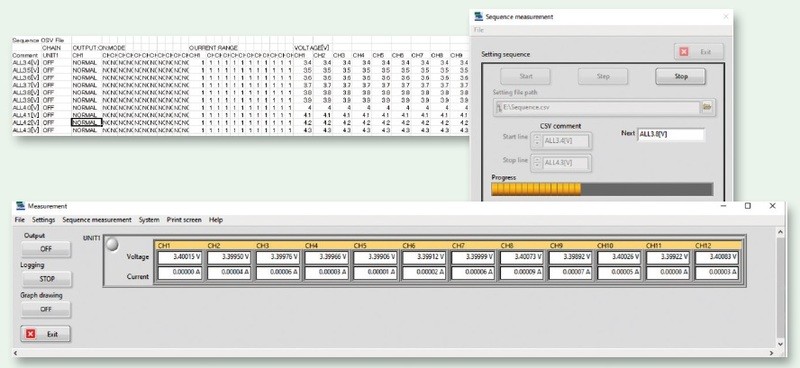

通过附带的PC应用软件使评估变得简单
● 最多可控制10台SS7081-50
● 可对想再现的模拟状态进行时序设置，从而实现自动化测试
● 模拟电池充放电特性（※）
● 模拟根据电池内部阻抗的瞬态响应（※）
※ … 使用条件：SS7081-50主机、配套PC软件应在 2.50 以上
技术规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 通道数 | 12ch |
|---|---|
| 最大串联 | 最大串联输出电压不超过1000V 可与主机串联连接 |
| 输出范围 | 直流电压: 0.0000 V〜5.0250 V (所有通道独立) 最大输出电流: ±1.00000 A (所有通道独立) |
| 测试范围 | 直流电压: -0.00100 V〜5.10000 V 直流电流 （2档量程）： ±1.20000 A (1 A量程), ±120.0000 μA (100 μA量程) |
| 积分时间 | 1PLC (50 Hz时20 ms, 60 Hz时 16.7 ms) × 平滑化设置次数 |
| 电压输出精度 | ±0.0150% of setting ±500 μV |
| 电压测量精度 | ±0.0100% of reading ±100 μV |
| 电流测量精度 | 1A量程： ±0.0700% of reading ±100 μA 100μA量程：±0.0350% of reading ±10 nA |
| 接口 | LAN |
| 电源 | 宽电源(AC 100 V〜240 V), 50 Hz/60 Hz |
| 体积及重量 | 430W × 132H × 483D mm, 10.3 kg |
| 附件 | 使用说明书×1，电源线×1，机架框×1 |
