规格参数
产品概述
1000:1的电压分压器，覆盖高精度电压测量与脉冲局部放电测试
从DC到脉冲局部放电（PD），实现宽带、高可靠性测量

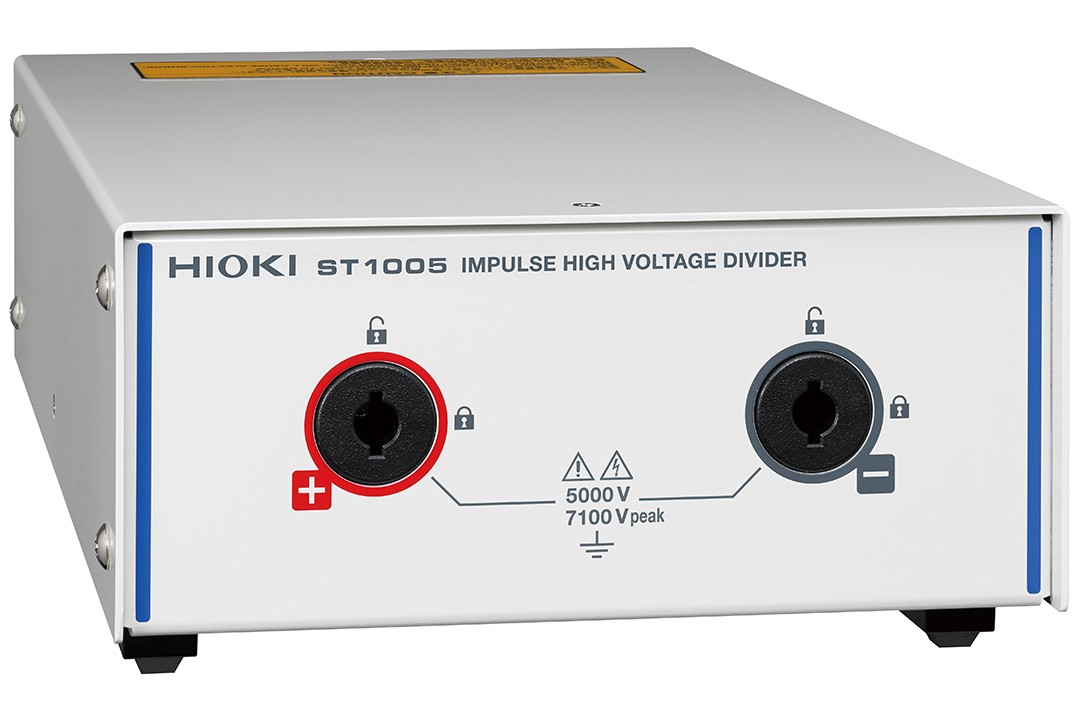

ST1005是一款高精度电压分压器，可将最大5 kV rms/7.1 kVpeak的高压信号按1000:1的比例输出。具备从DC到10 MHz (-3 dB) 的优异频率特性，能在高频率频段实现平坦响应。可支持高精度电压测量、脉冲局部放电（PD）测试等多种应用场景，提供高可靠性的测量结果。

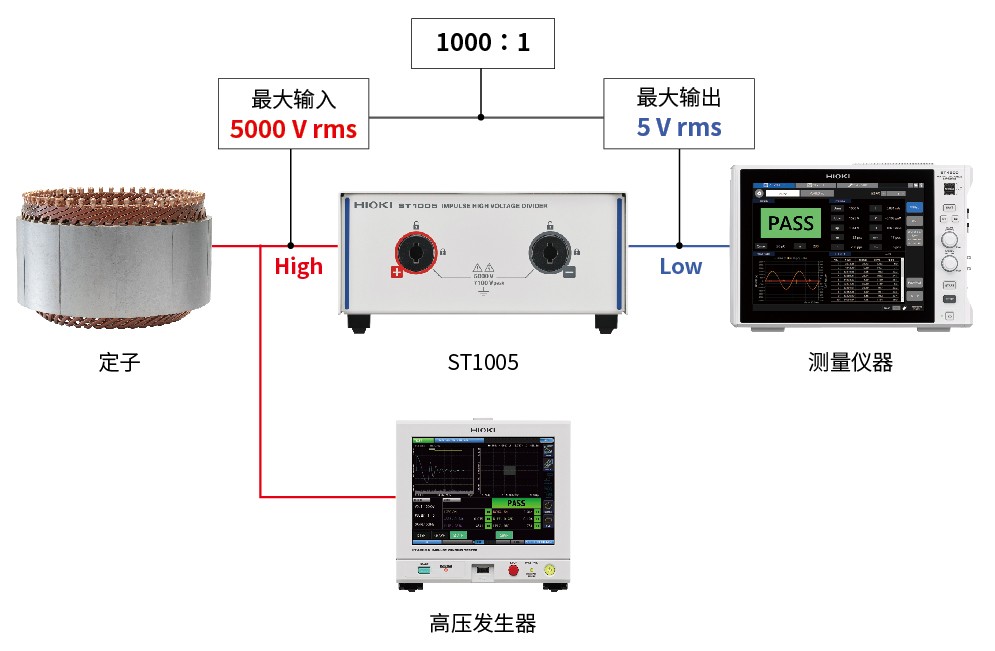

将高压高精度地转换为低压
最大输入电压：5 kV rms/7.1 kVpeak
分压比：1000:1
测量精度（振幅）：±0.3% f.s.（DC、45Hz～66Hz）
普通测量仪无法直接测量1000V以上的电压。ST1005可将最大5 kV rms的电压按1000:1的比例实现高精度转换。可准确测量高压。

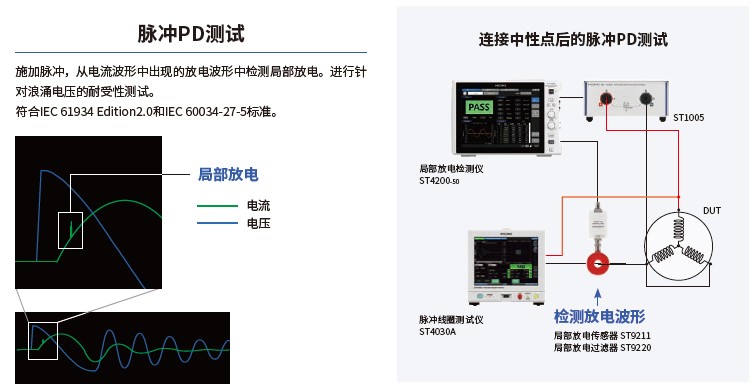

从DC到脉冲局部放电（PD）测试，适用于多种应用场景
测量带宽：DC~10 MHz (-3 dB)
ST1005可用于宽带高压测量。能适配多种应用场景，既支持高精度电压测量，也可用于脉冲局部放电（PD）测试中的电压波形观测。
选件/附件
连接线L1050-01
1.6 m
查看详情

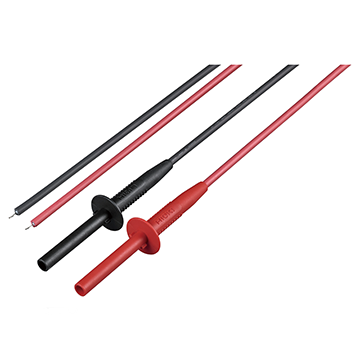

连接线L1050-03
3.0 m
查看详情

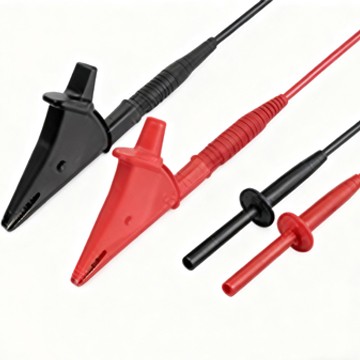

电压线L1050-11
红黑套装：用于连接ST1005和DUT，1.6m
查看详情

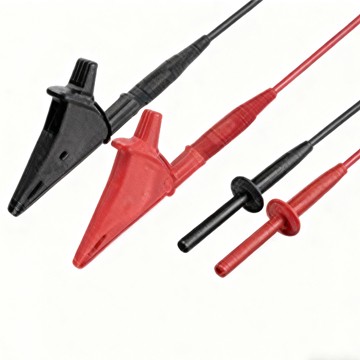

电压线L1050-13
红黑套装：用于连接ST1005和DUT，3.0m
查看详情
连接线L9218
用于连接ST4200与SW2001、1.5m
查看详情
连接线L1050-10
红黑套装，用于连接ST1005和SW2001，1.5m
查看详情
