规格参数

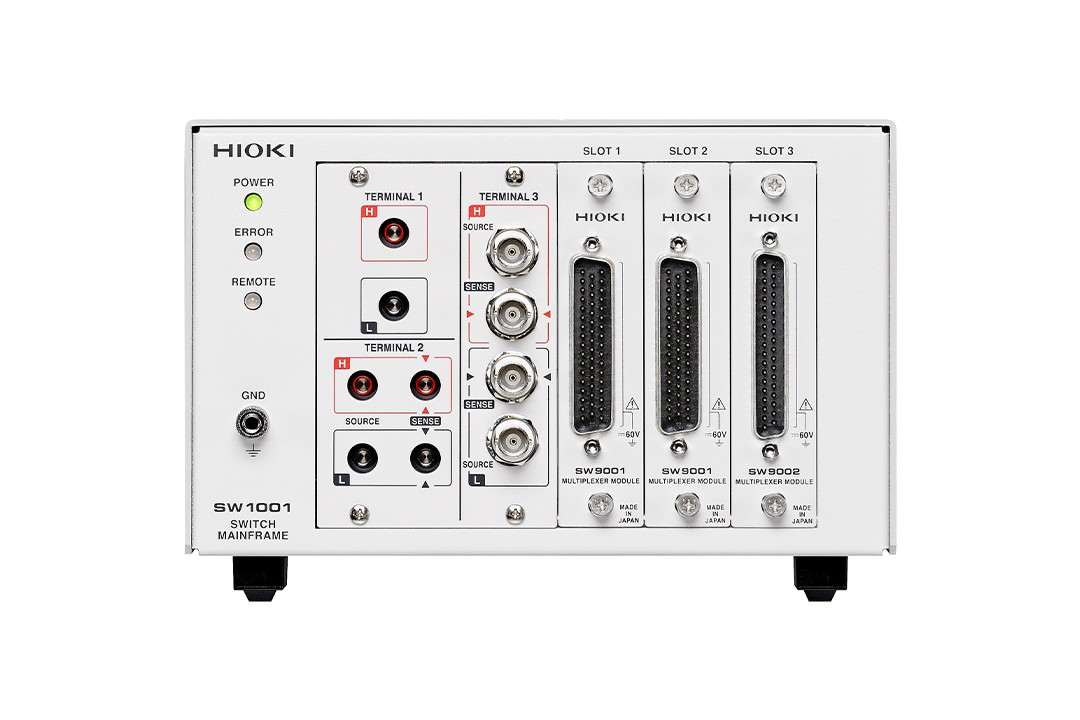

产品概述
和测试仪组合使用可进行多通道测量，最大66ch

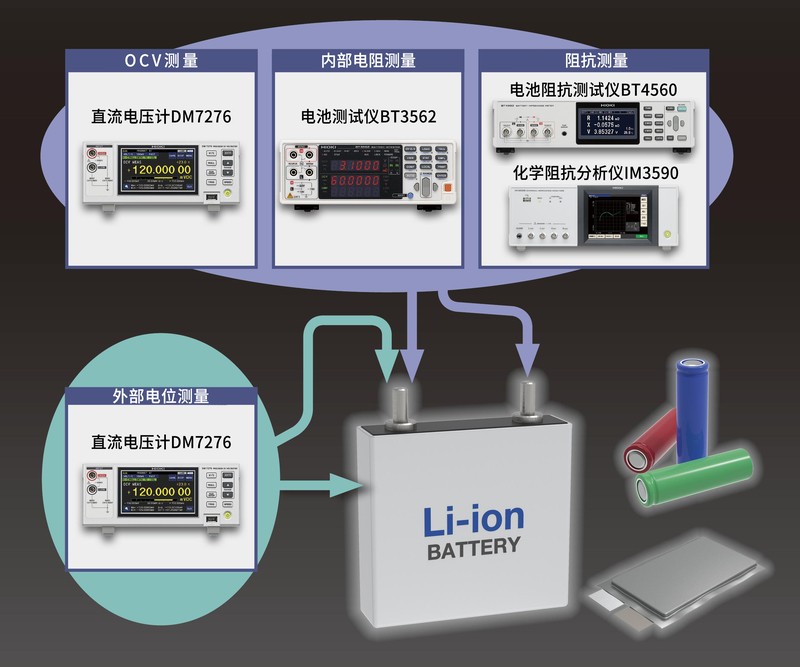

多通道进行电池的多种测量。保证组合精度。
通过将SW1001和针对电池的各种测试仪组合使用，能够多通道的进行电池单元的OCV（开路电压）测量、内部电阻测量、低频响应电阻测量、Cole-Cole plot、外部电位测量。

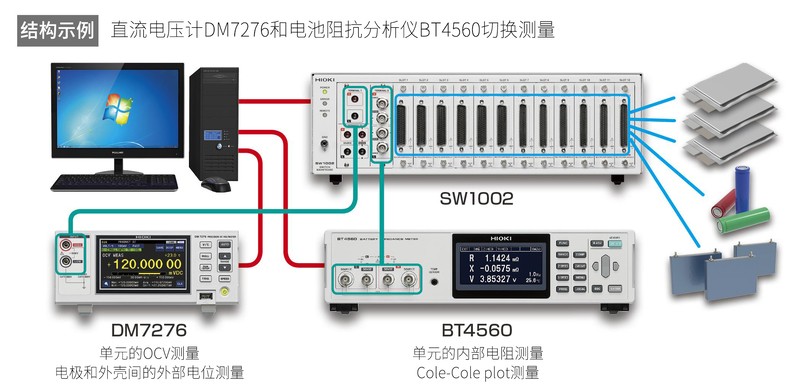

最多可连接不同功能的测量仪器
按顺序切换2种测试仪，可以进行多种多样的测量。

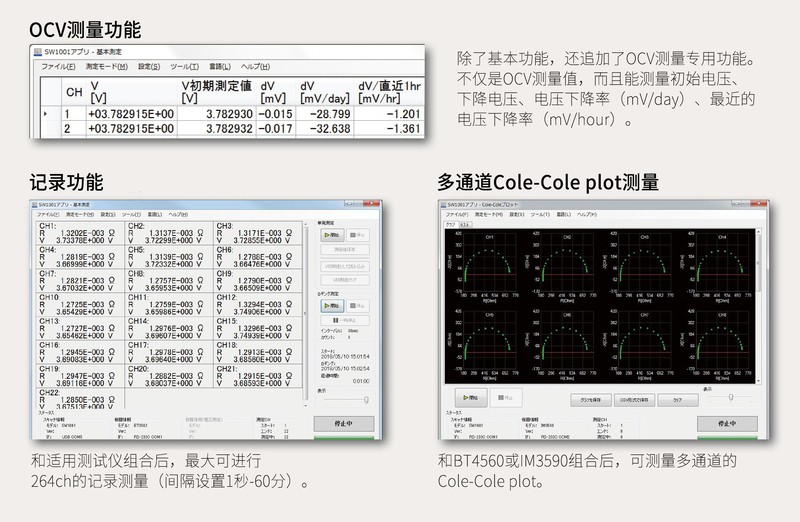

使用专用PC应用软件能轻松对应电池测量
若使用免费下载的专用PC应用软件，可以更轻松的进行各种测量。

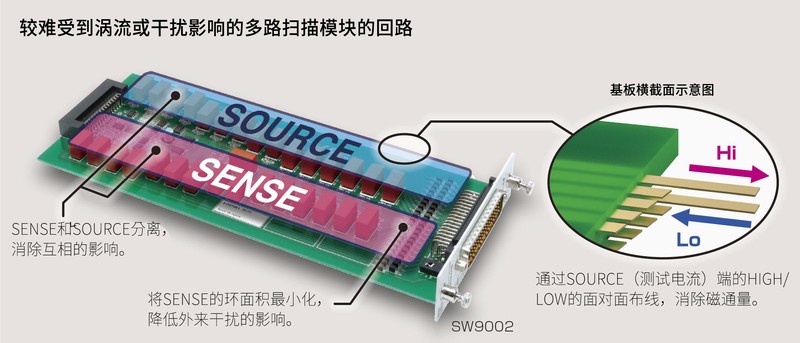

考虑到阻抗测量的回路设计
消除交流测量电流的磁通量，并通过分离SOURCE和SENSE减少对检测信号的影响。
由于涡流的影响较小，从而实现高可靠性的测量。

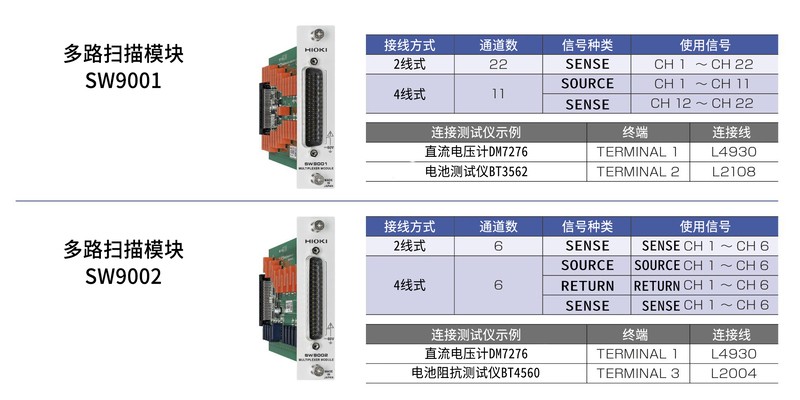

2种多路扫描模块可选

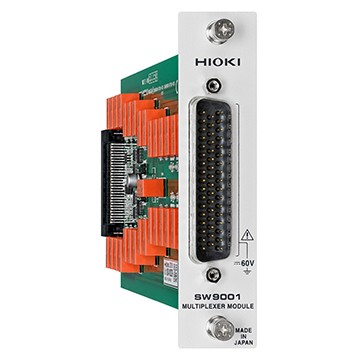

多路扫描模块SW9001
对应2线式/4线式的模块。可以11ms下进行通道切换（通讯、指令处理时间、接点反弹除外）。

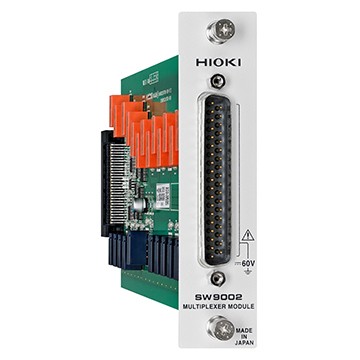

多路扫描模块SW9002
对应4端子的模块时，适用于BT4560或IM3590。可进行2线式的测量（仅限SENSE）。
可以11ms下进行通道切换（通讯、指令处理时间、接点反弹除外）。

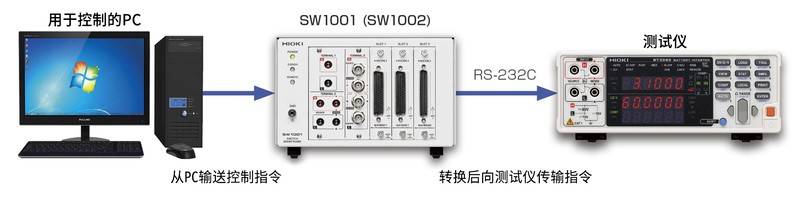

通过通讯指令传输功能，节约控制PC的使用端口数
通常，来自PC的控制需要两个通讯端口：开关的通讯端口和测试仪的通讯端口。
如果使用SW1001的通讯指令传输功能，开关主机架将来自PC的控制指令传送到测试仪（也可以从测试仪进行响应）。从而能节约测试仪端的通讯端口使用数量。

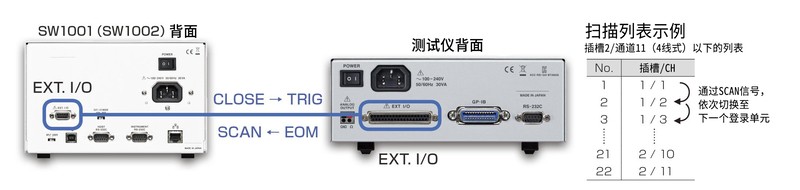

扫描功能
根据提前登录的扫描列表，依次切换通道的功能。
连接开关主机架和测试仪的EXT.I/O。通过使用扫描功能，能够同步通道切换和触发测量并进行连续扫描。
技术规格
基本参数
| 插槽数 | 3个 |
|---|---|
| 对应模块 | 多路扫描模块SW9001（2线式/4线式） 多路扫描模块SW9002（4端子对（BT4560等四端子对构造的仪器）/2线式） |
| 可连接测试仪台数 | 最多2台 2线式1台+4线式1台，或者2线式1台+4端子1台 |
| 最大输入电压 | DC 60V（不能连接超过DC 60V的电池组），AC 30 Vrms, 42.4 Vpeak, 对地最大额定电压: DC 60 V |

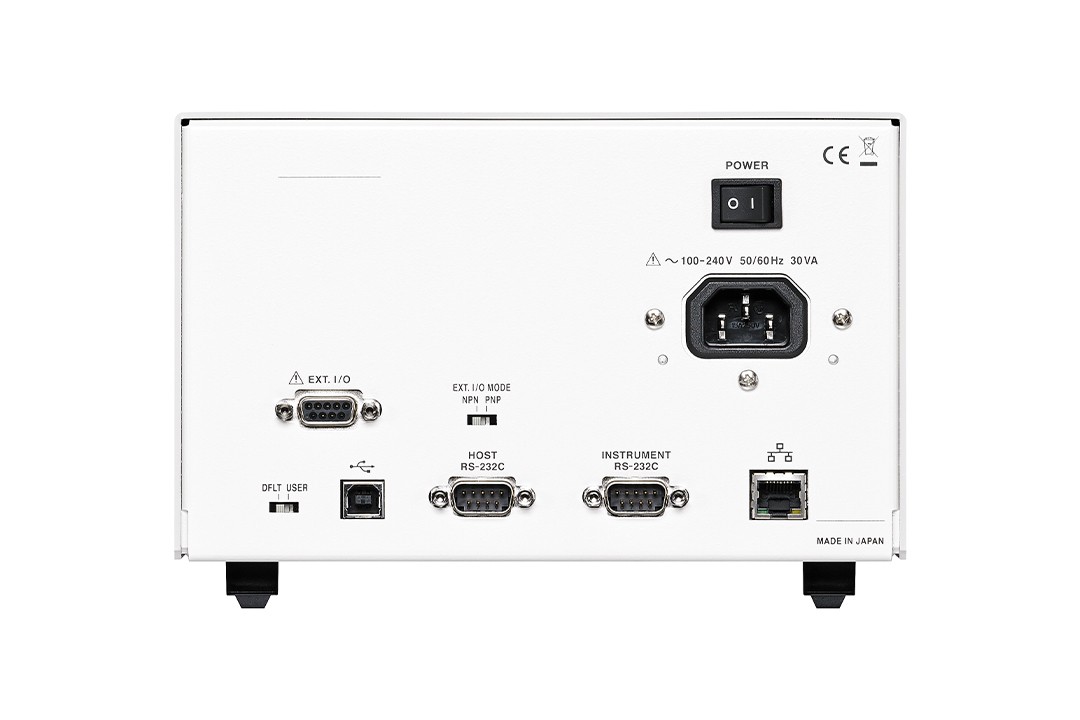

| 通讯接口 | LAN, USB, RS-232C (用于主机，用于测试仪) |
| 功能 | 通道切换、接线方式、扫描功能、通讯指令传输、通道延迟、屏蔽切换 |
| 电源 | AC 100 V〜AC 240 V / 30 VA (50/60 Hz) |
| 体积及重量 | 215W × 132H × 420D mm, 3.7 kg |
| 附件 | 电源线 ×1, 使用说明书 ×1, 使用上的注意事项 ×1 |
基本参数 多路扫描模块
| SW9001 | SW9002 | |
| 接线方式 | 2线式或者4线式 | 4端子（6线式）或2线式 |
| 通道数 | 22ch（2线式）/11ch（4线式） | 6ch（4端子）/6ch（2线式） |
| 接点方式 | 电枢继电器 | |
| 通道切换时间 | 11ms（不含测量时间） | |
| 最大允许电压 | DC 60 V, AC 30 Vrms, 42.4 Vpeak | |
| 最大允许电流 | DC 1 A, AC 1 Arms | DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN) |
| 最大允许功率 | 30 W (电阻负载) | |
| 对地最大额定电压 | DC 60V | |
| 体积及重量 | 25.5W × 110H × 257D mm, 210 g | 25.5W × 110H × 257D mm, 196 g |
| 附件 | 使用说明书×1 | |
选件/附件

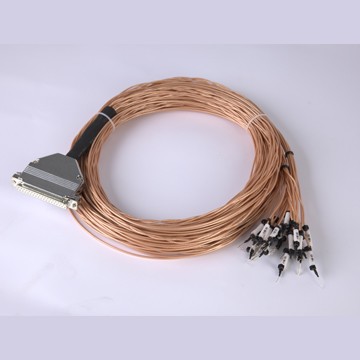

外接测试线 CN081
SW9002 连接线 3米 前端处理：压接头
查看详情

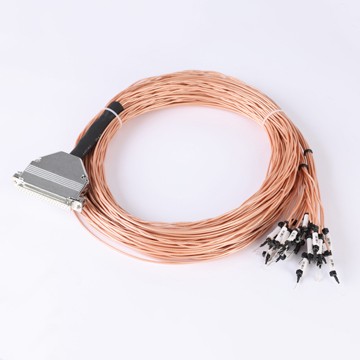

外接测试线 CN082
SW9001 连接线 3米 前端处理：压接头
查看详情
电阻计RM3545A
全检的新标杆。高精度判定焊接和连接质量是否合格。
查看详情
电池测试仪BT6065，BT6075
为新一代大容量电池提供高精度OCV/IR检查
查看详情
多路扫描测试软件 CN015
测量电池电芯的开路电压（OCV）、内部电阻（AC-IR）， 测量结果同时自动匹配条形码。
查看详情
电池测试仪 BT3561A
用于动力的小型电池、60 V以下的小型电池组
查看详情
电池测试仪 BT3562A（BT3562替代型号）
用于测试xEV大型电池、100 V以下的中型电池组的测试
查看详情
电池测试仪 BT3563A（BT3563替代型号）
用于测试xEV大型电池、300 V以下的大型电池组测试
查看详情
电池测试仪BT3564
最大输入电压1000V，针对EV、PHEV的耐高压电池测试仪
查看详情

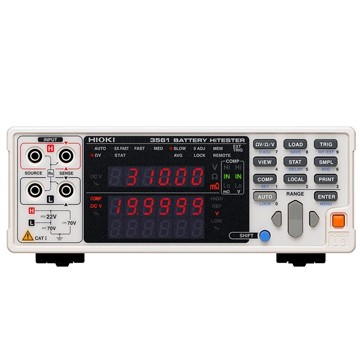

电池测试仪 3561
小型二次电池检查，高速电池测试仪
查看详情
化学阻抗分析仪IM3590
用于测量电气化学零件和材料/电池/EDLC(电气双层电容)
查看详情

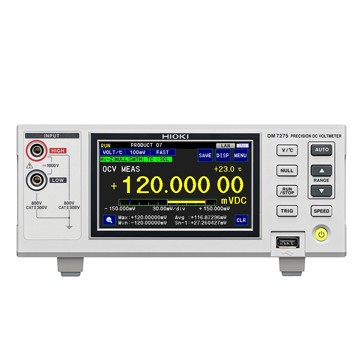

直流电压计 DM7275
高精度数字万用表，7位半的直流电压计
查看详情
RS-232C 连接线 9637
9pin-9pin，1.8m长
查看详情
LAN电缆 9642
直连以太网线， 附带交叉型转换器，5m长
查看详情
USB线缆（A-B）L1002
1m
查看详情
连接线L4930
1.2m长
查看详情

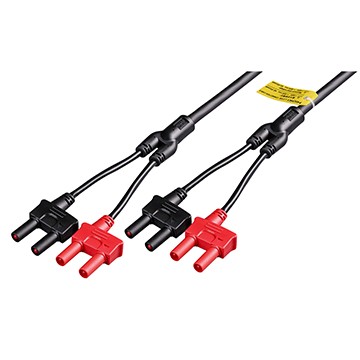

连接线L2108
4端子香蕉头，0.84m
查看详情

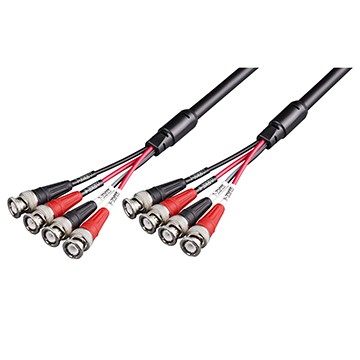

连接线L2004
