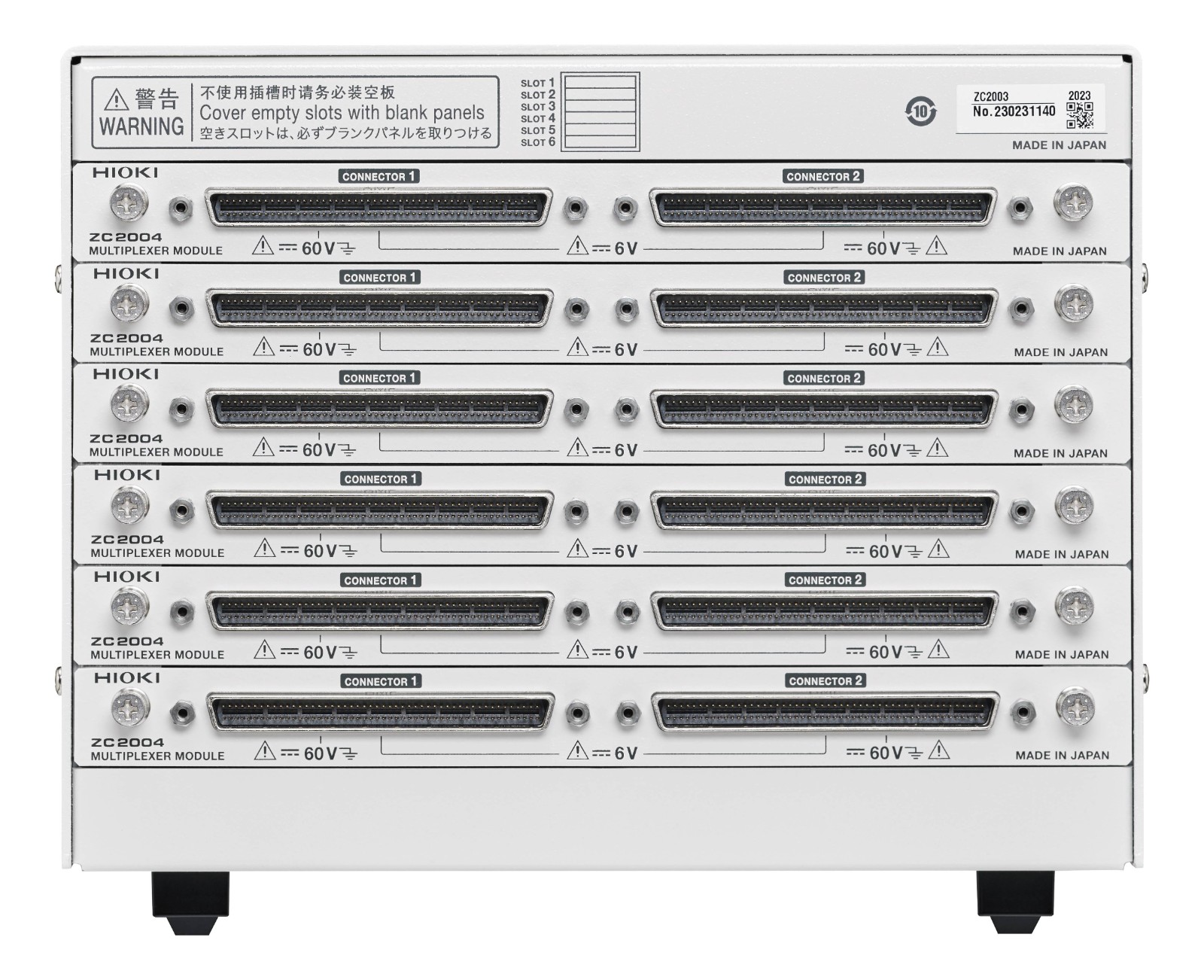

产品概述
适用于多电芯测量，保证组合精度

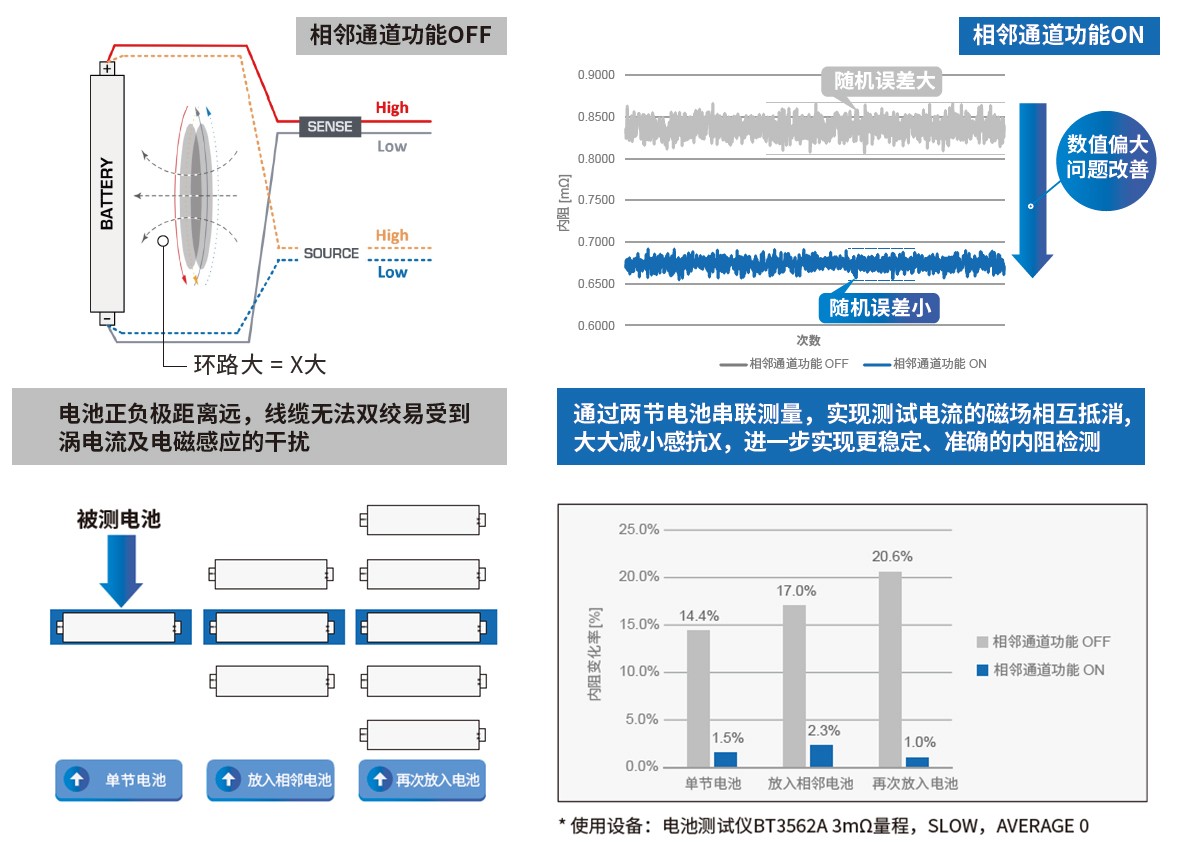

相邻通道功能
进一步提高检测系统的测量精度及稳定性，使用相邻通道功能，可以改善周边导体变化对测量结果的影响。
电池内阻不仅会随着感抗X的增大而增大；并且，随着周边导体的摆放位置不同，电池内阻逐渐增大。
产品介绍视频

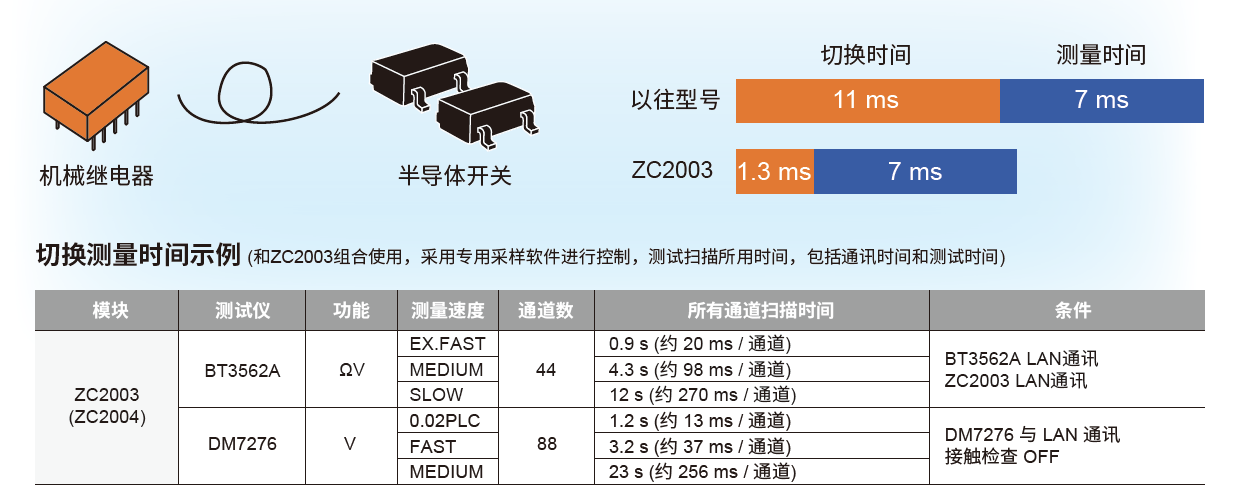

采用半导体开关阵列，更快的开关速度
由传统的机械式继电器替换为半导体开关，具有更小的布局面积，无需考虑使用寿命，以及更快的切换速度。
对应2线式/4线式测试的高速模块ZC2004具有1.3 ms的切换速度（不包括通讯时间）。

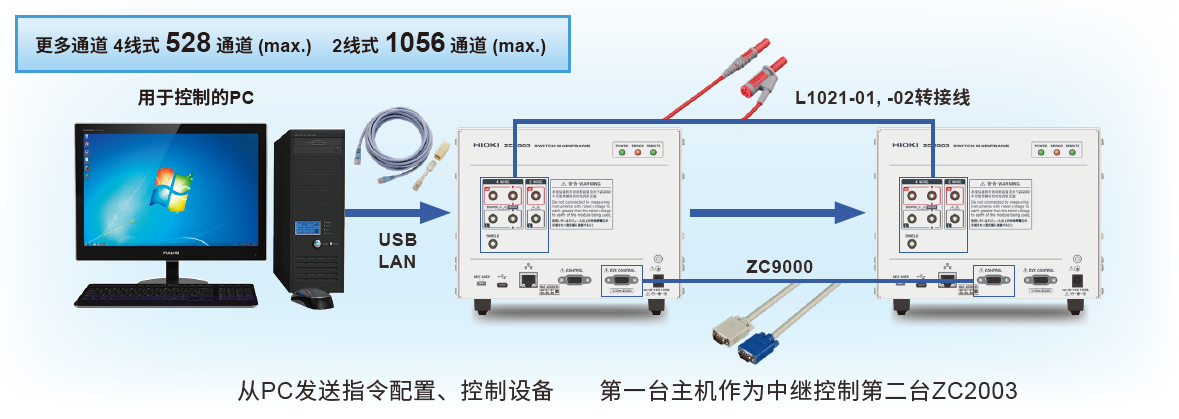

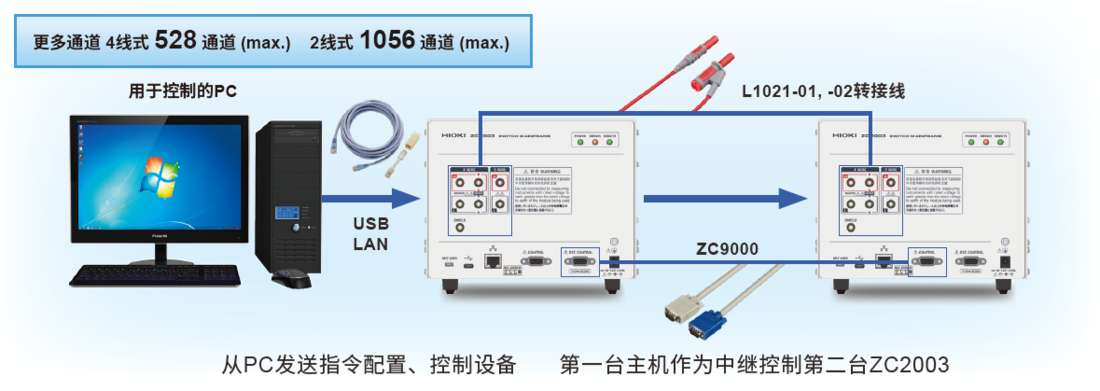

通道扩展功能，节约上位机端口
一般扩展开关主机，需要另外追加一个端口对第二台设备进行控制，若用专用线缆ZC9000连接第二台继电器主机，并且使用ZC2003的扩展功能，仅用一个端口便能控制两台继电器进行切换。（也可与第二台开关主机进行通讯）节约了上位机的端口个数。

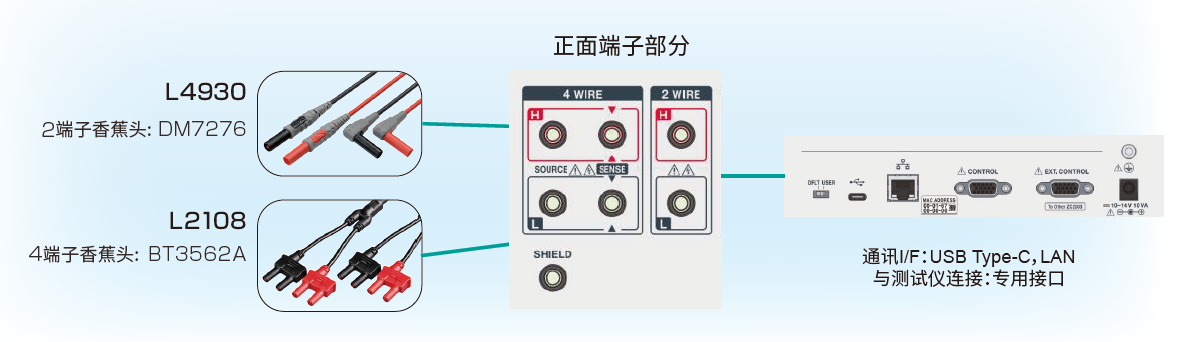

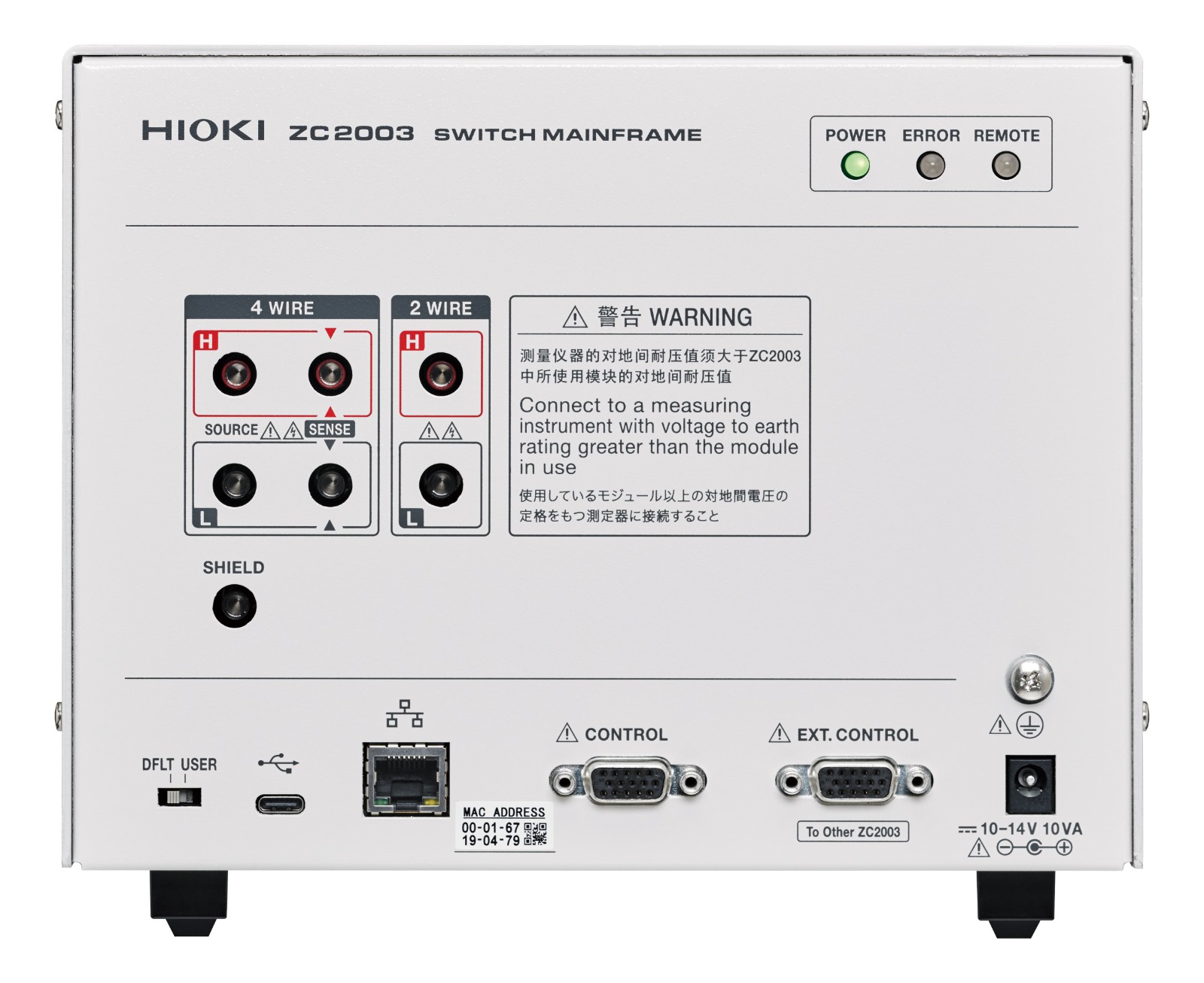

测试用线缆的案例，丰富的通讯接口
连接线与对应测试仪连接示例

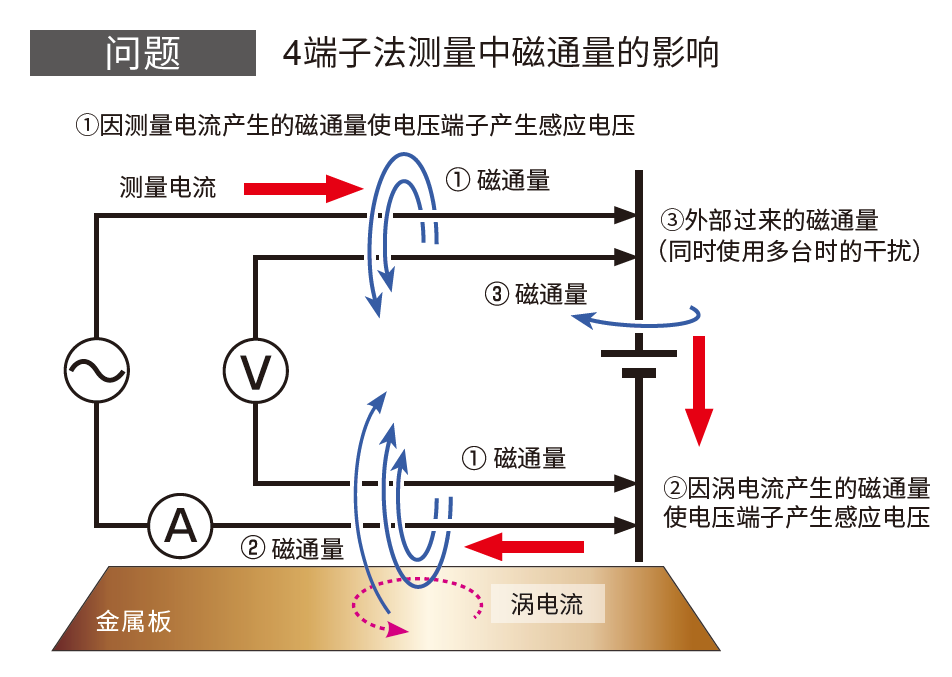

小电阻高精度测量模式，适用于刀片电池的测量
4端子法中，从交流的测量电流中产生磁通量。 而且该磁通量会在周边金属中产生涡电流，来自该涡电流的磁通量会影响检测信号，从而使测量值产生误差。

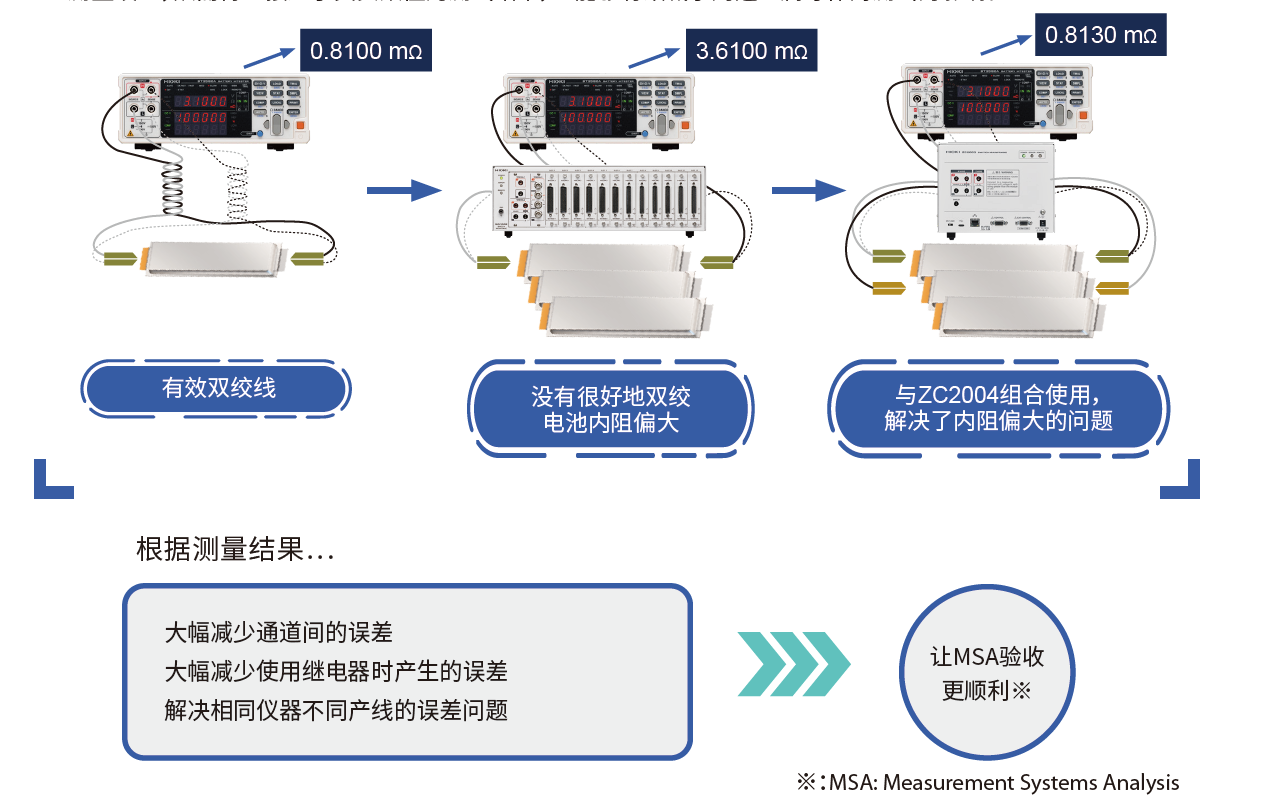

电池内阻测试偏差太大？ 使用ZC2004多路扫描模块即可解决
由于刀片电池的长度较长，且电池的极耳分布在电池两侧，H和L的线缆距离很远，无法进行可靠的双绞，从而形成了较大的电流环路，在测试中往往发现测试结果比真实值偏大。此外，在多通道测试的方案里，电芯被依次并排地放置在托盘中，受相邻电池外壳金属的影响，测试值也会发生变化。
采用多路扫描模块ZC2004的相邻通道功能进行切换测试后，可以有效地减少由线缆形状、配线方式而造成的测量误差，从而得到接近于真实数值的测试结果，且能够有效减小周边金属导体对测试的影响。

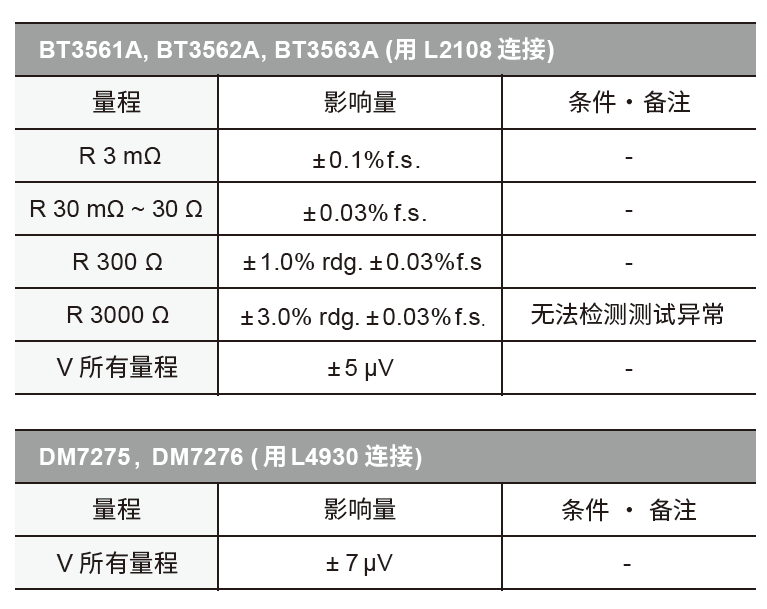

ZC2004追加影响量
详见图中表格
技术规格
ZC2003参数
| 插槽数量 | 最大6个 |
|---|---|
| 对应模块 | 2 线式/ 4 线式多路扫描模块ZC2004 |
| 可连接测试仪台数 | 最多2台 2线式1台+4线式1台 |
| 最大输入电压 | DC 60 V, AC 30 V rms, 42.4 V peak |
| 通讯接口 | CONTROL、EXT.CONTROL、USB、LAN |
| 功能 | 2台协同使用功能 通讯设置切换功能 |
| 显示 | 电源LED，错误LED，远程LED |
| 电源 | AC 100V ~ 240V / 25 VA(50/60 Hz） |
| 体积及重量 | 约215 (W) ×164 (H) ×411 (D) mm(不含突起)，约3.3 kg |
| 附件 | 启动指南，AC 适配器 Z1008 |
| 选件 | 多路扫描模块 ZC2004 连接线 ZC9000 USB 连接线 L9510 LAN 电缆 9642 连接线 L2108 连接线 L4930 转接线 L1021- 01、L1021- 02 |
多路扫描模块ZC2004参数※
| 接线方式 | 2线式或4线式 |
|---|---|
| 通道数 | 88通道 (2线式), 44通道 (4线式) |
| 触点方式 | 半导体开关 |
| 通道切换时间 | 1.3 ms (同一连接器内切换） 1.9 ms (同一主机内切换） 20 ms (主机间切换) |
| 最大容许电压 | DC 6 V (HIGH-LOW间,SOURCE -SENSE间, 通道之间), DC 60V (对地额定电压) |
| 最大容许电流 | DC300mA, AC300mA rms |
| 测量连接器 | DX10A-100S(50) 母头 Hirose M2.6 x 0.45 |
| 体积及重量 | 约210（W）× 19.5（H）× 302.7 （D）mm, 约0.36 kg |
选件/附件

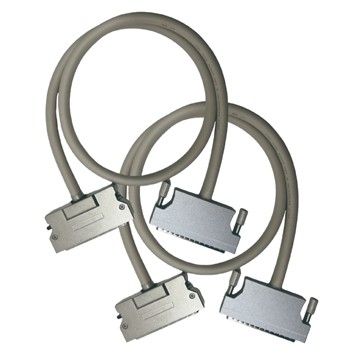

连接线CN093-91/92
连接CN093-10或CN093-20端子台和ZC2004的专用连接线（2根/套）
查看详情

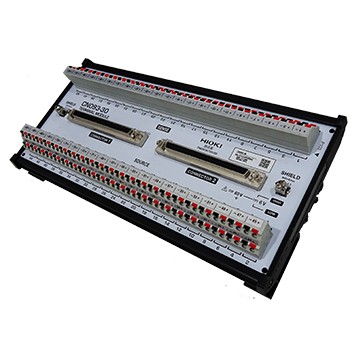

端子台CN093-10/20/30
多路扫描模块ZC2004用端子台
查看详情
电池测试仪 BT3561A
用于动力的小型电池、60 V以下的小型电池组
查看详情
电池测试仪 BT3562A（BT3562替代型号）
用于测试xEV大型电池、100 V以下的中型电池组的测试
查看详情
电池测试仪 BT3563A（BT3563替代型号）
用于测试xEV大型电池、300 V以下的大型电池组测试
查看详情
电池测试仪BT3564
最大输入电压1000V，针对EV、PHEV的耐高压电池测试仪
查看详情
电阻计RM3544
适合手动产线和自动产线的简易微电阻计
查看详情

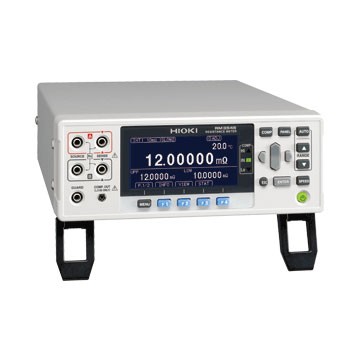

电阻计RM3545
支持高精度·多通道(4端子20ch)
查看详情

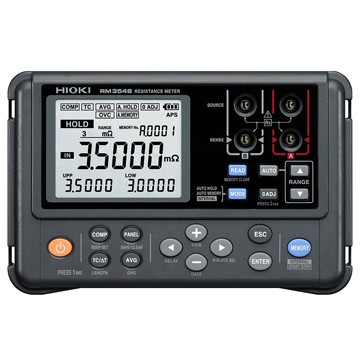

电阻计RM3548
可测量μΩ到MΩ的高精度便携式微电阻计
查看详情
电池测试仪BT6065，BT6075
为新一代大容量电池提供高精度OCV/IR检查
查看详情
多路扫描模块 ZC2004
采用高密度连接器， 满足多通道测试需求
查看详情

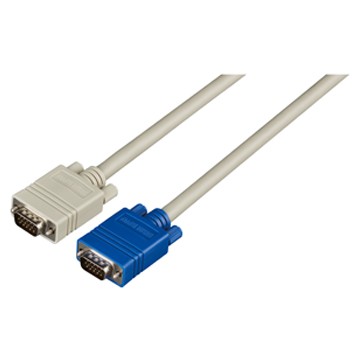

连接线 ZC9000
