产品概述

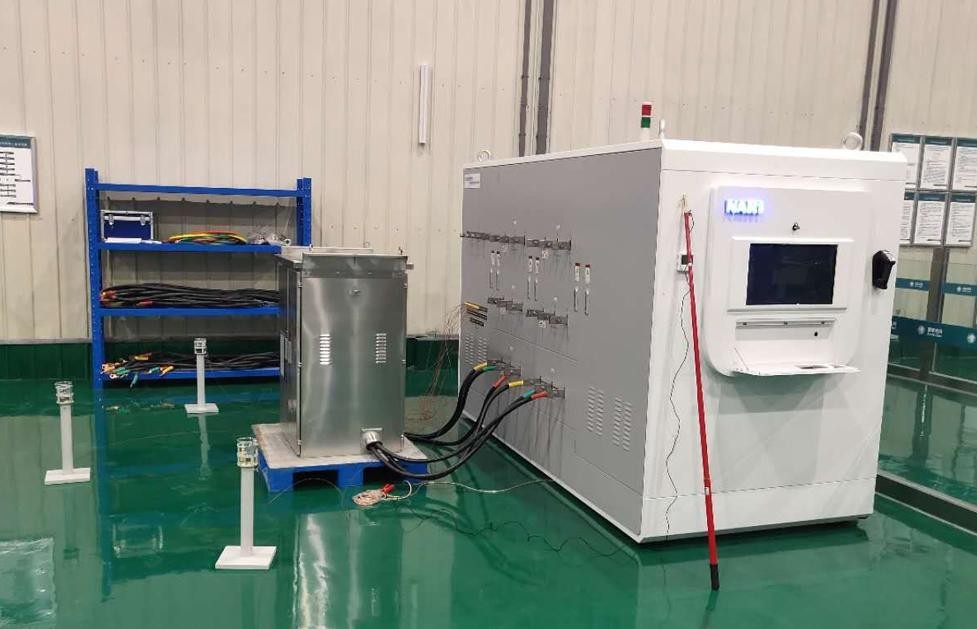

本设备可输出持续的大电流，用于开关设备通电温升试验，配套智能化温度/温升测量装置，可在试验现场同时对多个试点进行温度/温升的测量，并按试验报告的格式打印各测试点的温升值及三个环境温度值，整个过程完全实现了自动化。
功能特点
1.系统满足JP柜，低压开关柜温升抽检试验；
..系统为人机交互终端及一体化集成试验装置，试验装置包含智能测量模块、配电模块、自动切换线模块、接线提示模块；
3.系统自动调用智能测量模块、电源模块、切换装置，并逐项开始检测，自动完成每个试验项目的电压、电流输出、参数测量、档位切换、数据上传；
4.具有自动切换线功能，温升试验实现无人值守自动试验。自动接收试验任务，数据上传数据中心平台，自动生成试验报告。
技术参数
序号 | 名称 | 数量 | 主要参数 |
1 | 控制操作台 | 1套 | 1.5mm冷轧钢板，外部钣金件、内部骨架等 |
2 | 计算机 | 1台 | HP |
3 | 显示器 | 1台 | 三星曲屏27英寸 |
4 | 集成控制柜 | 1台 | 1.5mm冷轧钢板，外部钣金件、内部骨架等 |
5 | 大电流发生器（干式） | 12台 | 升流方式：自动升流 输出容量：每相6KVA 输出电流：1000A 系统软件自动独立调压，无需人工操作，智能跟踪电流波动，保持试验电流稳定值输出 运行方式：能满足1000A时允许24小时长期运行，可以单台使用，也可以三台组成三相后使用。 |
6 | 单相调压器 | 12台 | 单相调压器 额定容量：6KVA 输入电压：220V 输出电压：230V 踪电流波动，保持试验电流稳定值输出 运行方式：能满足1000A时允许24小时长期运行，可以单台使用，也可以三台组成三相后使用。 |
7 | 测量电流互感器 | 12只 | 电流范围：0～1000A 精度：0.2级 |
8 | 温度巡检仪 | 1台 | 能够实时测量各部位温度及环境温度，并按温升试验要求实时显示各温度平均值。 具有温度修正功能。 能自动判断试品是否达到温升稳定状态。 能够提供与装置的智能控制部分互联，调用温度数据进行试验的控制、数据的处理、电压电流的调整。 可任意设定试验过程中时间间隔（不大于5分钟）查询温度数据。 能够自动生成温度曲线，直观监测温度变化趋势。 测量通道：50路。 测温范围：-20 ～200℃ 基本误差：±0.3%F•S 数字显示范围：-9999～49999 测量分辨力：1/60000 传感器：热电偶 标准化结构模组，可自由拆装的测量单元模组，支持热插拔。 |
9 | 大电流输出导线 | 4组 | 承载1000A大电流 长度3米 |
10 | 大电流导线支架 | 1组 | 支撑大电流导线 |
参考标准
GB/T 16927.4-2017
