产品概述

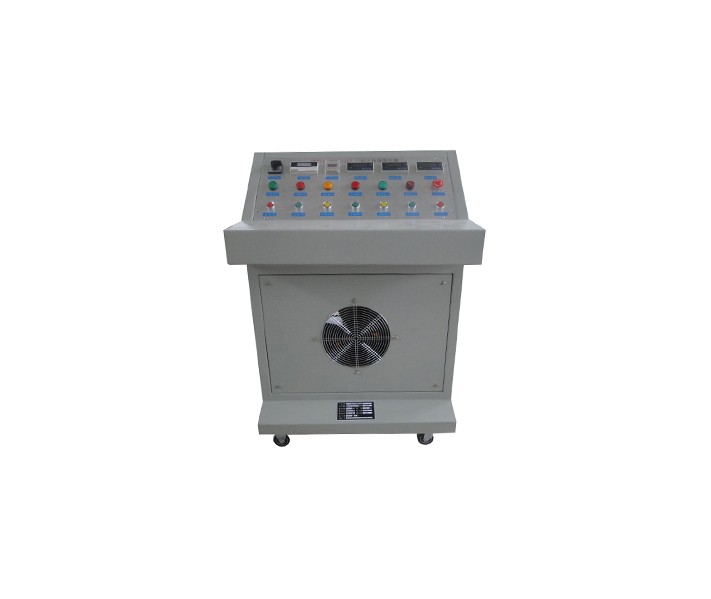

本设备可输出持续的大电流，用于开关设备通电温升试验，配套智能化温度/温升测量装置，可在试验现场同时对多个试点进行温度/温升的测量，并按试验报告的格式打印各测试点的温升值及三个环境温度值，整个过程完全实现了自动化。可用于各类电器﹑炼钢﹑矿山﹑石油等方面的温度和温升试验。
功能特点
本设备可输出持续的大电流，用于开关设备通电温升试验，配套智能化温度/温升测量装置，可在试验现场同时对多个试点进行温度/温升的测量，并按试验报告的格式打印各测试点的温升值及三个环境温度值，整个过程完全实现了自动化。可用于各类电器﹑炼钢﹑矿山﹑石油等方面的温度和温升试验。
可根据用户需要定制各类单相、三相电流输出的款型。
技术参数
CTWS-4000A三相温升装置 | CTWS -5000A三相温升装置 | CTWS -6000A三相温升装置 |
一、技术参数 | ||
1、总 容 量：96kVA 2、输 入：380V 3、输 出：3×4000A 4、输出相电压：8V 5、短路阻抗：＜6% 6、运行时间：额定电流下长期运行。 7、指针示表头显示直读。 | 1、总 容 量：120kVA 2、输 入：380V 3、输 出：3×5000A 4、输出相电压：8V 5、短路阻抗：＜6% 6、运行时间：额定电流下长期运行。 7、指针示表头显示直读。 | 1、总 容 量：144kVA 2、输 入：380V 3、输 出：3×6000A 4、输出相电压：8V 5、短路阻抗：＜6% 6、运行时间：额定电流下长期运行。 7、指针示表头显示直读。 |
二、设备成套装置 | ||
1）大电流发生器本体 3台 容 量：32kVA 输入电压：AC 400V 输入电流：80A 输出电压：8V 输出电流：0～4000A 运行时间：额定下长时间运行 冷却方式：强制风冷 2）大电流发生器控制台 （含调压器）容量：96kVA 输入电压：AC 3×380V 输出电压：AC 3×430V（三相六线） 运行时间：额定下长时间运行 冷却方式：强制风冷 | 1）大电流发生器本体 3台 容 量：40kVA 输入电压：AC 400V 输入电流：100A 输出电压：8V 输出电流：0～5000A 运行时间：额定下长时间运行 冷却方式：强制风冷 2）大电流发生器控制台 （含调压器）容量：120kVA 输入电压：AC 380V 输出电压：AC 430V 运行时间：额定下长时间运行 冷却方式：强制风冷 | 1）大电流发生器本体 3台 容 量：48kVA 输入电压：AC 400V 输入电流：120A 输出电压：8V 输出电流：0～6000A 运行时间：额定下长时间运行 冷却方式：强制风冷 2）大电流发生器控制台 （含调压器）容量：144kVA 输入电压：AC 380V 输出电压：AC 430V 运行时间：额定下长时间运行 冷却方式：强制风冷 |
3）电流互感器 3台 | ||
电流比：4000A/5A 精 度：1.5级 额定下长时间运行 | 电流比：5000A/5A 精 度：1.5级 额定下长时间运行 | 电流比：6000A/5A 精 度：1.5级 额定下长时间运行 |
参考标准
GB/T 16927.4-2017
❓ 常见问答 3 查看更多 →
问：CTWS三相温升装置系列 是什么？主要用来做什么？
问：CTWS三相温升装置系列 怎么选型？采购和售后如何对接？
答：选购 CTWS三相温升装置系列 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CTWS三相温升装置系列 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
