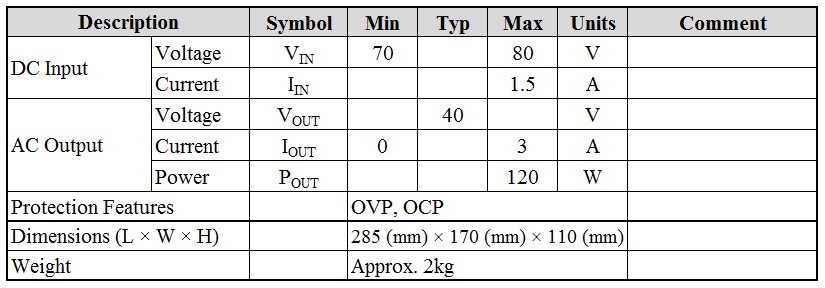

规格参数
产品概述

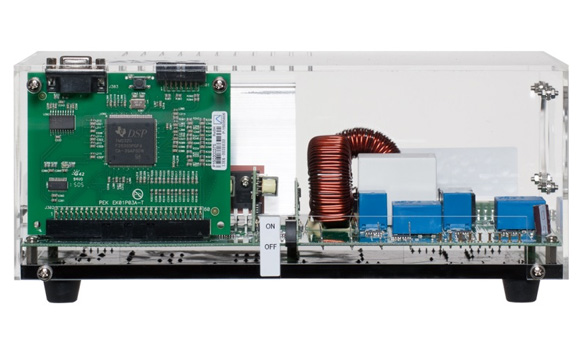

PEK-110电力电子实验模组是以电路分析、设计、模拟、实验等过程进行问题导向学习，根据转换器规格进行量化设计其电力电路与控制器，并藉由PSIM模拟验证，SimCoder撰写程式过程，让使用者更深入了解inverter之相关技术。电力转换器采用数位控制是目前工业界产品的发展趋势，数位控制可以提升电力转换器的功能及其性能，提高产品的附加价值，越来越多的电力转换产品已开始采用数位控制技术。本教具的目的在提供电力转换器采用数位控制的学习平台，让使用者透过PSIM软体，藉由模拟控制方式学习电力转换器的原理、分析及设计外，亦可透过PSIM之SimCoder工具将控制电路转换为数位控制程式，并可实际将DSP取代之电路再做一次模拟，最后并可透过模拟验证过之控制程式烧录于DSP晶片中，再透过DSP作控制及通讯，以验证所设计电路及控制器之正确性。
PSIM为一专门为各式电力电子、马达驱动及电力转换等系统所设计之模拟软体，具有模拟、设计及硬体电路实现等全方位能力，其特点为：功能全面、元件完整、模拟速度快、模拟结果精确、非常容易使用等，为常用之教学与研究软体。
单相INVERTER实验模组，目前可提供如下五个实验：
实验1：单电压极性切换正弦式PWM (Unipolar voltage switching SPWM)
单电压极性切换正弦式PWM学习Sinusoidal PWM单电压极性切换之原理、Inverter模组之开回路电压及电流量测方法，TI F28335 DSP IC脚位设定、DSP之PWM及A/D模组设定、RS232监控DSP内部信号之方法等。
实验2：双回路电感电流控制之独立式逆变器(Standalone inverter with dual loop inductor current control)
双回路电感电流控制之独立式逆变器学习单相全桥式inverter之模式化方法、电流回路及电压回路控制器设计、RMS电压回路设计、inverter之硬体规划及SimCoder程式撰写等。
实验3：单相市电并联逆变器(Grid connected single-phase inverter)
单相市电并联逆变器学习单相市电并联inverter之锁相回路方法、电流回路及电压回路控制器设计、硬体规划及并网之SimCoder程式撰写等。
实验4：无桥式PFC AC-DC转换器(Totem Pole Bridgeless PFC AC-DC converter)
无桥式PFC AC-DC转换器学习Totem pole无桥式PFC转换器之原理、电流回路及电压回路控制器设计、硬体规划及PFC之SimCoder程式撰写等。
实验5：全桥式AC-DC切换式整流器(Full-bridge AC-DC Rectifier)
