规格参数
产品概述
可完成如下实验项目
1. 三相SVPWM逆变器
2. 三相双闭环电压控制逆变器3. 三相并网逆变器
4. 光伏阵列最大功率点跟踪控制
5. 三相逆变器的孤岛保护
6. 双级式光伏并网逆变器系统控制
PTS的PEK550光伏并网实验培训 https://v.youku.com/v_show/id_XNDYxNDI0MTc4OA==.html
产品特性
- 三相SVPWM逆变器
- 三相双闭环电压控制逆变器
- 三相并网逆变器
- 光伏阵列最大功率点跟踪控制
- 三相逆变器的孤岛保护
- 双级式光伏并网逆变器系统控制
技术规格

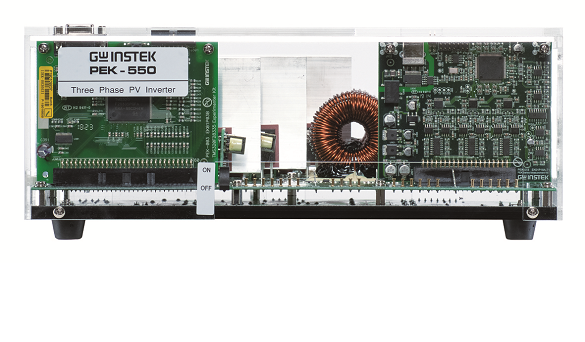

| PEK-550 三相光伏逆变器 | |||||||
| 升压式转换器 | |||||||
| Description | Symbol | Min | Typ | Max | Units | Comment | |
| DC Input | Voltage | VIN | 70 | 80 | 90 | V | |
| Current | IIN | 4 | A | ||||
| DC Output | Voltage | VOUT | 90 | 100 | 110 | V | |
| Current | IOUT | 2.8 | A | ||||
| Power | POUT | 250 | W | ||||
| 三相逆变器 | |||||||
| Description | Symbol | Min | Typ | Max | Units | Comment | |
| DC Input | Voltage | VIN | 90 | 100 | 110 | V | |
| Current | IIN | 3 | A | ||||
| AC Output | Voltage | VL-L | 50 | V | |||
| Current | IOUT | 0 | 2.9 | A | |||
| Power | POUT | 250 | W | ||||
| Dimensions (L × W × H) | 310 (mm) × 265 (mm) × 110 (mm) | ||||||
| Weight | Approx. 4kg | ||||||
