规格参数
产品概述
可完成实验项目：
1. 三相逆变器实验
2. 三相并网逆变器实验3. PMSM(永磁同步电动机)转速与转矩控制实验
4. PMSG(永磁同步发电机)转速控制实验
5. 风力机仿真系统(emulator)
6. 最佳风能捕获实验
7. PMSG风力发电系统实验
8. PMSG低电压穿越实验
产品特性
- 三相逆变器实验
- 三相并网逆变器实验
- PMSM(永磁同步电动机)转速与转矩控制实验
- PMSG(永磁同步发电机)转速控制实验
- 风力机仿真系统(emulator)
- 最佳风能捕获实验
- PMSG风力发电系统实验
- PMSG低电压穿越实验
技术规格
| PEK-520 永磁同步发电机型风电逆变器 | |||||||
| 永磁同步电动机逆变器 (PEK-520_1) | |||||||
| Description | Symbol | Min | Typ | Max | Units | Comment | |
| DC Input | Voltage | VIN | 130 | 140 | 150 | V | |
| Current | IIN | 2.6 | A | ||||
| AC Output (Inverter Output) |
Voltage | VL-L | 45 | 65 | V | ||
| Current | IOUT | 3 | A | ||||
| Power | POUT | 300 | W | ||||
| Dimensions (L × W × H) | 310 (mm) × 190 (mm) × 110 (mm) | ||||||
| Weight | Approx. 2kg | ||||||
| 永磁同步发电机变换器+并网逆变器 (PEK-520_2) | |||||||
| Description | Symbol | Min | Typ | Max | Units | Comment | |
| AC Input | Voltage | VL-L | 45 | 65 | V | ||
| Current | IOUT | 0 | 3 | A | |||
| DC Output | Voltage | VOUT | 90 | 100 | 110 | V | |
| Current | IOUT | 3 | A | ||||
| Power | POUT | 270 | W | ||||
| AC Output | Voltage | VL-L | 50 | V | |||
| Current | IOUT | 0 | 2.9 | A | |||
| Power | POUT | 250 | W | ||||
| Dimensions (L × W × H) | 310 (mm) × 270 (mm) × 110 (mm) | ||||||
| Weight | Approx. 4kg | ||||||
| Motor Specifications | Delta (EMCAC30604PS) (3 Phase AC, 0.4KW) |
||||||
点击下载
点击下载
订购信息

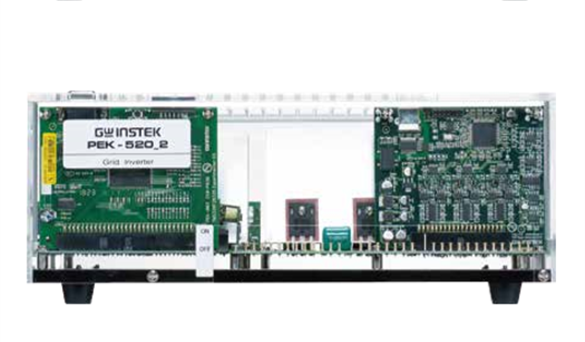

PEK-520 永磁同步发电机型风电逆变器点击购买
