规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| MSO7054 | 模拟带宽 500MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO7034 | 模拟带宽 350MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO7024 | 模拟带宽 200MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| MSO7014 | 模拟带宽 100MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| DS7054 | 模拟带宽 500MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| DS7034 | 模拟带宽 350MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| DS7024 | 模拟带宽 200MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
| DS7014 | 模拟带宽 100MHz / 模拟通道数 4 / 最高实时采样率 10GSa/s / 最大存储深度 500Mpts(opt.) | — | 登录可见 | 登录可见 | RIGOL官网含税报价 |
规格参数
产品概述

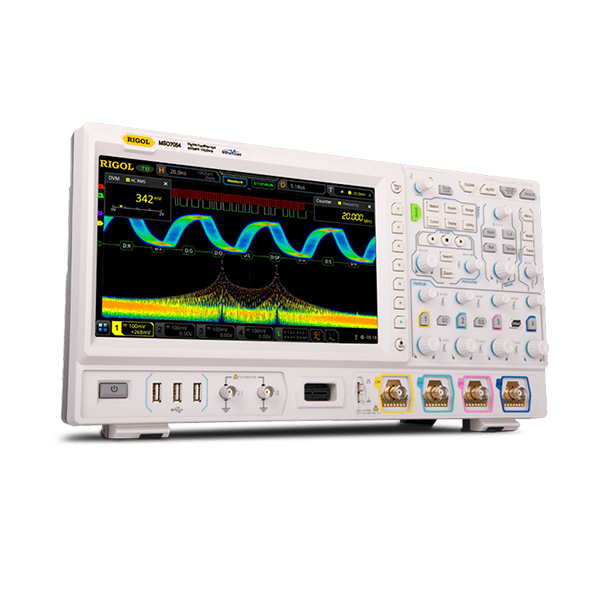

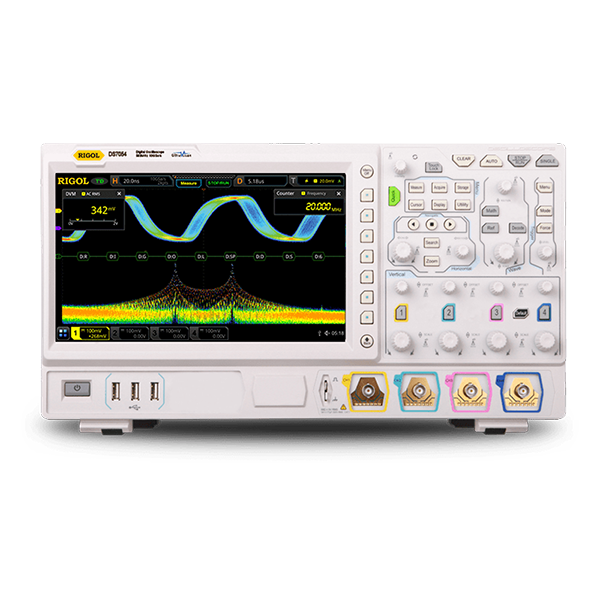

探索MSO7000系列数字示波器

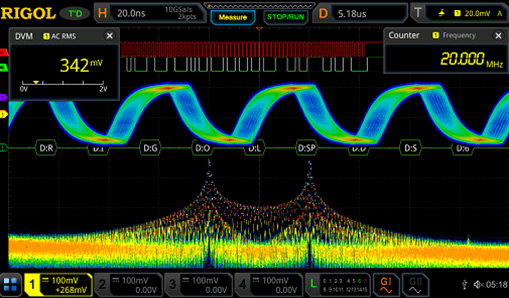

7合1产品设计
通过逻辑探头，任意波发生器和串行总线解码选件，MSO7000系列将所有7种仪器集于一身。解决任何嵌入式设计挑战，无论您是需要模拟波形，捕获高速信号，验证电力等级，监控频谱，解码串行通信，监控并行总线，还是计算脉冲，MSO7000都可以快速轻松地移动仪器功能之间全部来自1个整合界面。

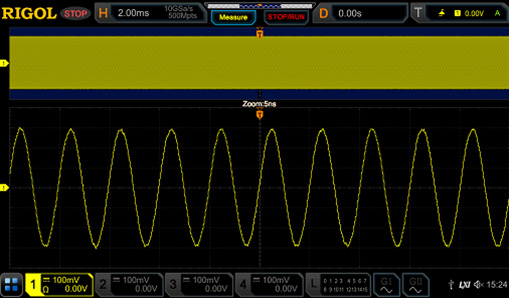

500Mpts保证超高采样率，针对复杂信号找寻特殊的波形问题
7000系列示波器提供了500Mpts的存储深度，保证了高采样率的实用性。7000系列同时提供了完整的搜寻、查找以及波形录制的功能，提高了存储深度的价值。

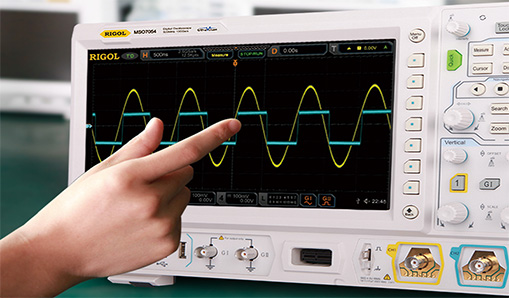

10.1英寸多点触控电容屏
10.1英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。

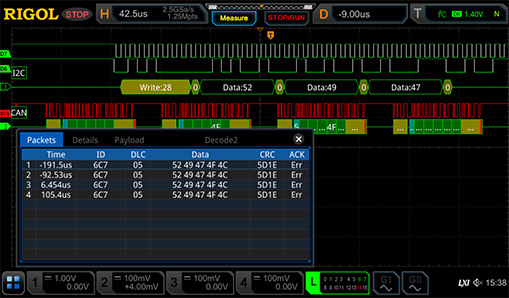

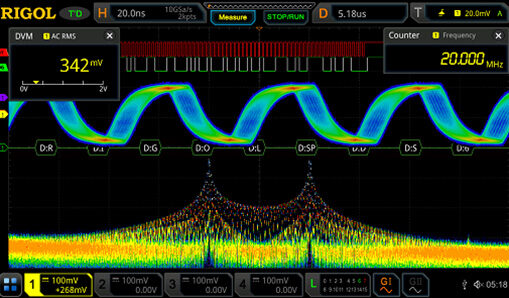

丰富的触发和协议解码
提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持4个串行总线解码。

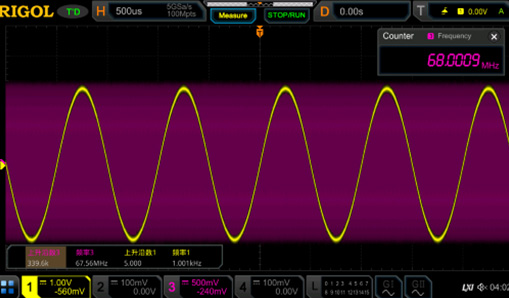

硬件全内存自动测量
同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有339.6k个上升沿的波形中测得准确的频率值。

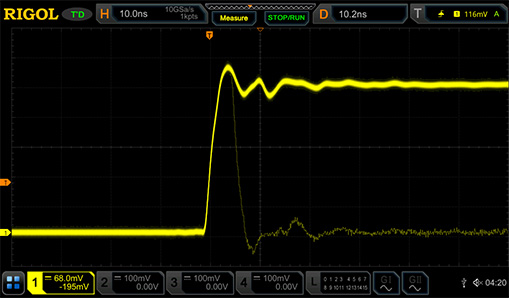

超过600kwfms/s波形捕获率
通过600,000wfms/s 的波形捕获率，可以有效减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

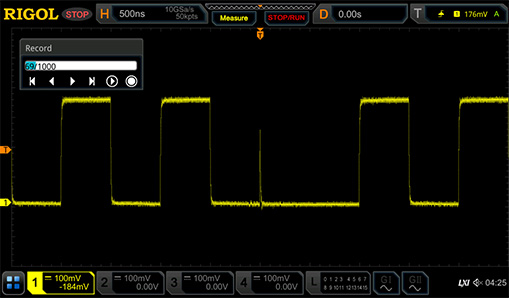

45万帧硬件波形录制
45万帧硬件实时波形不间断录制和回放，允许用户以足够的时间仔细查看和分析录制的每一段波形。
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
|---|---|---|---|---|---|---|---|
| MSO7054 | 500MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| MSO7034 | 350MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| MSO7024 | 200MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| MSO7014 | 100MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| DS7054 | 500MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | |
| DS7034 | 350MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | |
| DS7024 | 200MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | |
| DS7014 | 100MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP3500A | 500MHz无源高阻探头 | ¥ 1360(含税价) |
| PVP2350 | 350MHz, 10:1/1:1, 无源高阻探头 | ¥ 300(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP7080S | 800MHz单端有源探头 | ¥ 7130(含税价) |
| RP7150 | 1.5GHz 有源差分探头 | |
| RP7150S | 1.5GHz单端有源探头 | ¥ 14267(含税价) |
| PVA7250 | 2.5GHz有源差分探头 | |
| RP7080 | 800MHz 差分有源探头 | |
| 型号 | 描述 | 价格 |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| PCA1150 | 电流探头：10MHz，150A | ¥ 33800(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| PCA2030 | 电流探头：100MHz，30A | ¥ 36800(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| RP1006C | 2MHz，500A | ¥ 39800(含税价) |
| PCA1030 | 电流探头：50MHz，30A | ¥ 27800(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
| 型号 | 描述 | 价格 |
| RPL2316 | 16通道有源逻辑分析仪探头 | ¥ 4999(含税价) |
