规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| MSO4054 | 模拟带宽 500MHz / 模拟通道数 4 / 最高实时采样率 4GSa/s / 最大存储深度 140Mpts | — | 登录可见 | 登录可见 | RIGOL官网报价（不含税） |
| MSO4034 | 模拟带宽 350MHz / 模拟通道数 4 / 最高实时采样率 4GSa/s / 最大存储深度 140Mpts | — | 登录可见 | 登录可见 | RIGOL官网报价（不含税） |
| MSO4024 | 模拟带宽 200MHz / 模拟通道数 4 / 最高实时采样率 4GSa/s / 最大存储深度 140Mpts | — | 登录可见 | 登录可见 | RIGOL官网报价（不含税） |
| MSO4014 | 模拟带宽 100MHz / 模拟通道数 4 / 最高实时采样率 4GSa/s / 最大存储深度 140Mpts | — | 登录可见 | 登录可见 | RIGOL官网报价（不含税） |
规格参数
产品概述

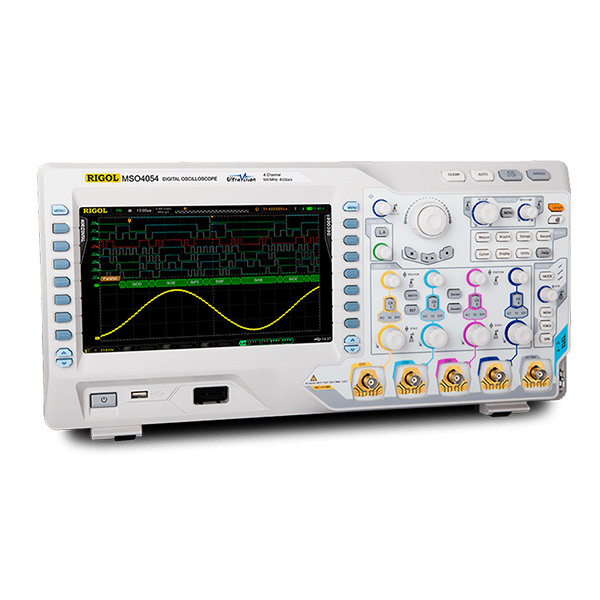

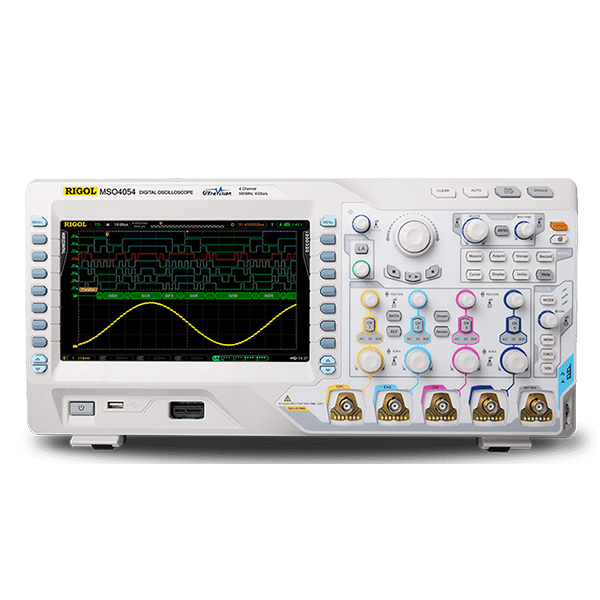

探索MSO/DS4000系列数字示波器
高达11万次波形捕获率
提供高达11万次/秒的波形捕获率，及时发现偶发问题，缩短电路调试时间

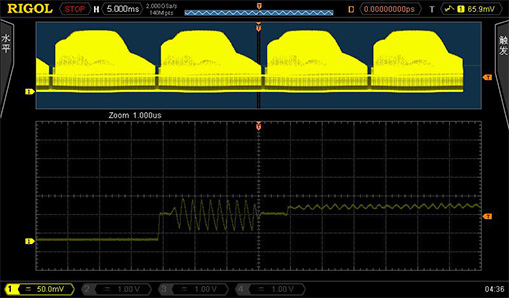

140M标配存储深度
标配140M的超长存储深度（数字通道28M），让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化

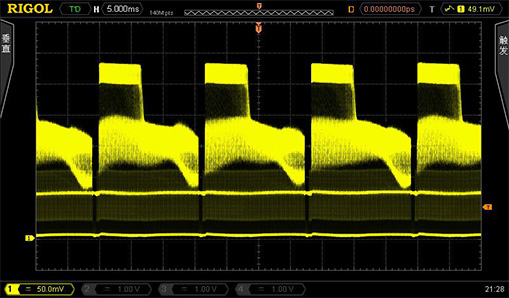

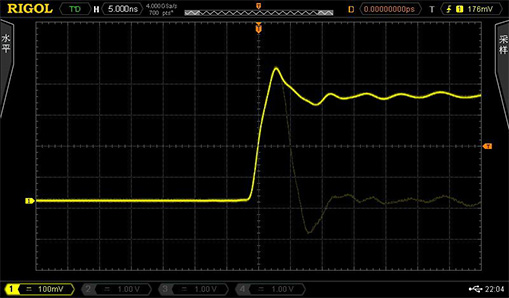

256级灰度显示功能
提供类似模拟示波器的荧光显示效果，不但显示波形随时间的变化信息，更能提供信号出现概率

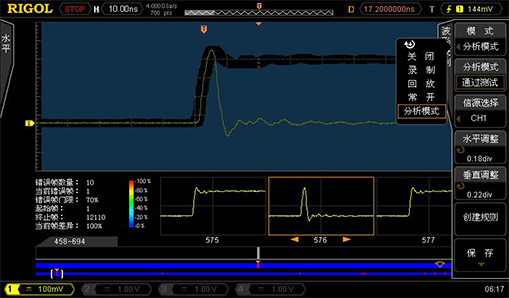

20万帧波形录制、回放及分析功能
硬件实现的实时录制功能，可记录多达20万帧波形，专用数据分析导航旋钮快速查看录制内容，便捷地回放、分析和比较波形，找出故障所在

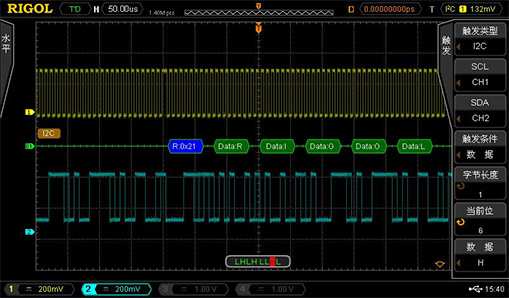

串行总线触发和解码
标配I2C，SPI，RS232，CAN/LIN， Flexray触发功能，添加选件支持上述总线解码

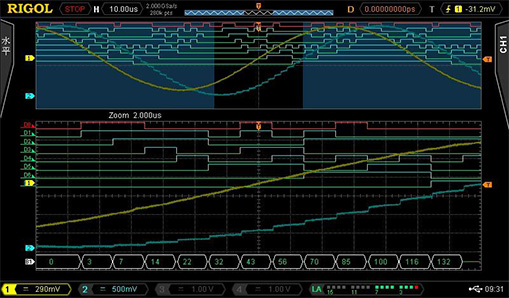

混合信号分析能力
MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行数字逻辑和混合信号分析

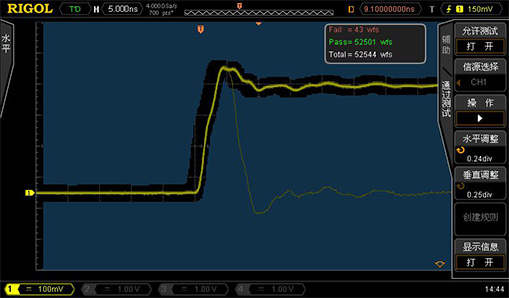

标配波形模板测试功能
标配提供模板测试功能，具备Pass/Fail统计，报错停止和报警功能，方便生产线测试和长期监测应用
型号对比
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 |
|---|---|---|---|---|---|---|
| MSO4054 | 500MHz | 4 | 4GSa/s | 140Mpts | 110,000wfm/s | 16 |
| MSO4034 | 350MHz | 4 | 4GSa/s | 140Mpts | 110,000wfm/s | 16 |
| MSO4024 | 200MHz | 4 | 4GSa/s | 140Mpts | 110,000wfm/s | 16 |
| MSO4014 | 100MHz | 4 | 4GSa/s | 140Mpts | 110,000wfm/s | 16 |
探头
| 型号 | 描述 | 价格 |
|---|---|---|
| PVP2150 | 150MHz, 10:1/1:1, 无源高阻探头 | ¥ 230(含税价) |
| RP6150A | 1.5GHz无源低阻探头 | ¥ 2350(含税价) |
| RP1300H | 300MHz高压探头(2kV) | ¥ 500(含税价) |
| RP3500A | 500MHz无源高阻探头 | ¥ 1360(含税价) |
| PVP2350 | 350MHz, 10:1/1:1, 无源高阻探头 | ¥ 300(含税价) |
| RP1018H | 18kV 100MHz高压探头 | ¥ 4000(含税价) |
| 型号 | 描述 | 价格 |
| RP7080S | 800MHz单端有源探头 | ¥ 7130(含税价) |
| PVA8150S | 1.5GHz有源单端探头，输入阻抗1MΩ | ¥ 14689(含税价) |
| RP7150S | 1.5GHz单端有源探头 | ¥ 14267(含税价) |
| RP7150 | 1.5GHz 有源差分探头 | |
| 型号 | 描述 | 价格 |
| RP1000P | 4CH电流探头电源 | ¥ 8800(含税价) |
| RP1001C | 300KHz，100A DC | ¥ 4900(含税价) |
| RP1002C | 1MHz，70ADC | ¥ 9900(含税价) |
| RP1003C | 50MHz,30A | ¥ 19800(含税价) |
| RP1004C | 100MHz,30A | ¥ 28800(含税价) |
| RP1005C | 10MHz,150A | ¥ 25800(含税价) |
| 型号 | 描述 | 价格 |
| PHA0150 | 高压差分探头，DC-70MHz，1500V | ¥ 4900(含税价) |
| RP1050D | 高压差分探头，50MHz，3.5KV | ¥ 3900(含税价) |
| RP1100D | 高压差分探头，100MHz，3.5KV | ¥ 4900(含税价) |
| RP1025D | 高压差分探头，25MHz，700V | ¥ 2900(含税价) |
| PHA1150 | 高压差分探头，DC-100MHz，1500V | ¥ 6500(含税价) |
| PHA2150 | 200MHz, 1500V 高压差分探头 | ¥ 12655(含税价) |
| 型号 | 描述 | 价格 |
| RPL2316 | 16通道有源逻辑分析仪探头 | ¥ 4999(含税价) |
