规格参数
功能特点

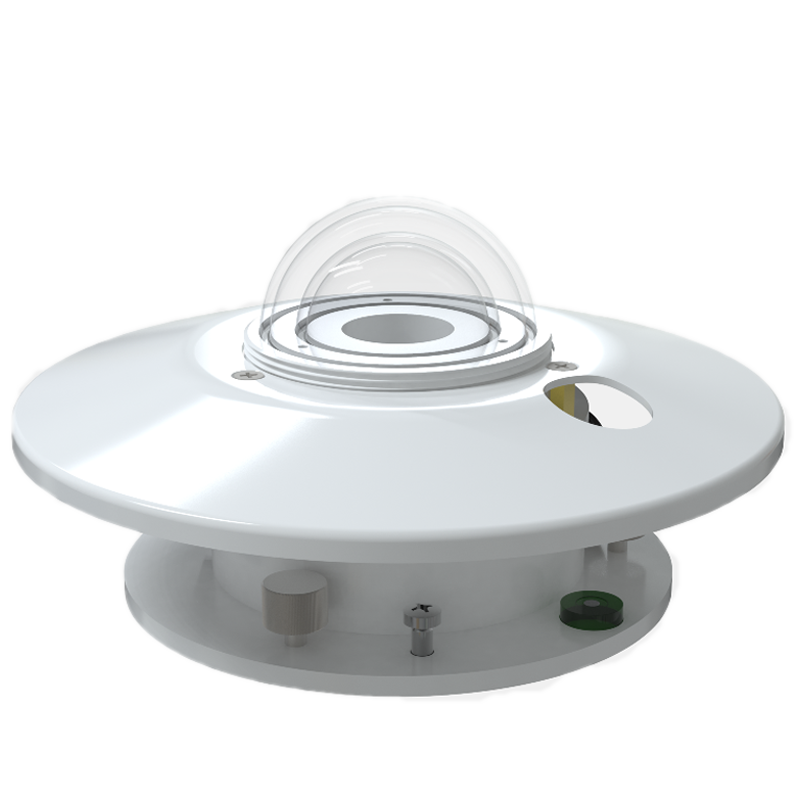

- 感应元件采用绕线电镀式热电堆，感应面为吸收率高的黑色图层，响应时间短、误差小。
- 利用辐射的热效应，吸收太阳辐射并转化为温差电动势，并带有温度补偿功能，能够较为精准的测量太阳辐射量。
- 感应面上方采用透光率高达95%透明双层玻璃罩，不但可减弱空气对流对设备的影响，而且能够阻断外罩本身的辐射，并且加散射遮光环可以测量散射辐射。
技术参数
| 供电范围 | 10V～30V DC |
|
输出方式 |
485（标准ModBus-RTU协议） 4~20mA电流输出 0~5V/0~10V电压输出 |
| 功耗 |
485输出：0.2W 4~20mA电流输出：0.7W 0~5V/0~10V电压输出：0.22W |
| 工作温度 | -40℃~60℃ |
| 工作湿度 | 0%RH~95%RH 非结露 |
| 灵敏度 | 7～14 μV·W-1·m2 |
| 内阻 | 200-400Ω |
| 响应时间（95%） | ≤30s |
| 非线性误差 | ≤±3% |
| 方向性相应误差 | ≤±30W/m² |
| 温度响应误差 | ≤±3%（-30℃～+50℃） |
| 倾斜相应误差 | ≤±5% |
| 光谱范围 | 0.3~3μm |
| 测量范围 | 0-2000W/m² |
| 分辨率 | 1W/m² |
| 精度 | ±3% |
| 年稳定性 | ≤±3% |
| 余弦响应误差 | ≤±5% |
| 倾斜响应误差 | ≤2% |
| 零点漂移 | ≤6 W/m² |
产品选型
| RS- | 公司代号 | |||
| TBQ- | 太阳总辐射变送器 | |||
| N01- | 485输出（标准ModBus-RTU） | |||
| I20- | 4~20mA电流输出 | |||
| V05- | 0~5V电压输出 | |||
| V10- | 0~10V电压输出 | |||
| AL | 铝合金外壳 | |||
