规格参数
功能特点

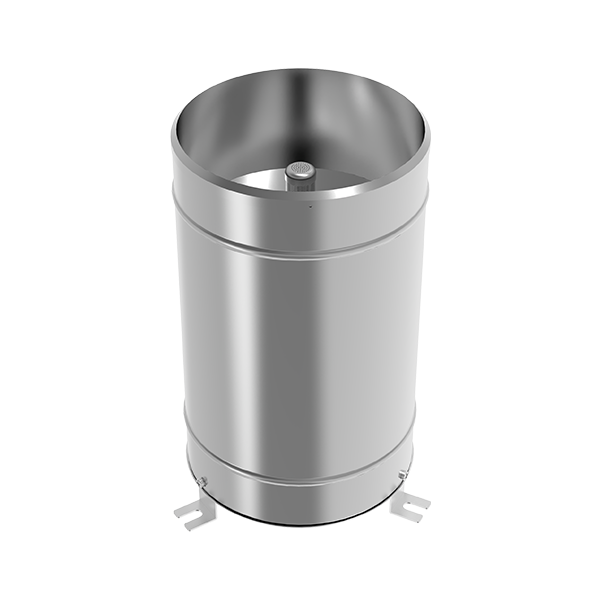

- 本仪器的核心部件翻斗采用了三维流线型设计，全不锈钢材质，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
- 翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。
- 现场安装仪器时，只需将仪器整体按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用，不必现场再调整翻斗倾角。
技术参数
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可选） | |
| 刃口锐角 | 40°～45° | |
| 输出方式 |
485型、 4~20mA/0~2V/0~5V/0~10V、 脉冲型 |
|
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125°C | |
| 储存湿度 | ＜80%（无凝结） | |
| 典型精度 | ≤±4% | |
| 雨强范围 |
0mm～4mm/min 允许通过最大雨强8mm/min |
|
| 485型 | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 模拟量型、485型（10要素） | 供电范围 | 10~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
产品选型
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLB- | 雨量计（双干簧管仅支持脉冲型且0.1mm分辨率无此选型） | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| PL- | 脉冲型 | ||||
| NPN- | NPN输出（无限寿命干簧管） | ||||
| N01- | 485（ModBus协议）输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V 电压输出 | ||||
| V05- | 0~5V 电压输出 | ||||
| V10- | 0~10V 电压输出 | ||||
| 5- | 全不锈钢 | ||||
| 01 | 0.1mm | ||||
| 01P | 0.1mm高精度 | ||||
| 02 | 0.2mm | ||||
| 02P | 0.2mm高精度 | ||||
| 05 | 0.5mm | ||||
| 05P | 0.5mm高精度 | ||||
| 10 | 1mm | ||||
资料下载
- RS-YL-N01-5全不锈钢雨量计（485型）用户手册
- RS-YL-PL-5全不锈钢雨量计（脉冲型）用户手册
- RS-YL-*-5全不锈钢雨量计（模拟量型）用户手册
- RS-YLS-N01-5全不锈钢雨量计（10要素）用户手册
- 485型设备资料包
- 产品选型手册
